Radiopaneel 2-DIN met radioaansluitset stuurwielafstandsbediening BMW
Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die optisch zijn aangepast aan de middenconsole.
Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-toestel te vervangen.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het inbouwapparaat te bedienen en de voertuigfuncties te herstellen.
Neem de installatieaanbevelingen voor de individuele componenten in acht.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.
Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.
Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.
Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.
Opmerking:
I Bus
Aansluiting: 17-polige BMW stekker
Aansluiting: 40-polige Quadlock BMW stekker
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne Fakra(f) > DIN(m)
Installatie van het toestel zonder metalen mand zonder sierlijst
Voertuigen zonder OEM-navigatie zonder boordmonitor
Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
BMW X5 (E53) 03/2000 - 11/2006
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat de functies betreft.
Stuurwielafstandsbediening
Kleur: zwart
Inbouwuitsparing radiodisplay: 172,7mm x 99mm
Leveringsomvang:
2-DIN-radiopaneel BMW X5(E53) 03/2000-11/2006 zwart > Artikel: 381023-11
LFB BMW/Mini voertuigen 17Pin/Quadlock IBus Multilead los > Onderdeel: 42xbm00c-0
Antenne adapter Fakra A(m)>DIN(m) passief los > Artikel: 1520-01-0
Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: OEM-apparaat spanningsloos maken en verwijderen
3: Alle interfaceaansluitingen spanningsloos maken en controleren op juistheid en continuïteit.
Aansluiting en aansluitvolgorde:
1: Schakel de instellingen en hardwareconfiguratie van de interface uit.
2: Controleer de configuratie van de radioaansluitkabel.
3: Sluit de radioaansluitkabel aan volgens de handleiding van het achteraf aan te sluiten apparaat
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van het inbouwapparaat.
5: Sluit de volledige installatie aan op het voertuig met de laatste verbinding onder spanning.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA.
7: Configuratie van het retrofit-apparaat volgens de bedieningsinstructies voor het retrofit-apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en anderen
8: Functietest stuurwielafstandsbediening en voertuig
Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Verbinding na wijziging zie hierboven 5 tot 8
Als de interface of het voertuig niet goed werkt:
1: Terugzetten naar OEM-apparaat
2: OEM-apparaat bedienen
3: CAN-busstatus herstellen
4: Controleer de hardwareconfiguratie van de interface
5: Aansluiten na CAN-busrust zie hierboven 5 tot 8
Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengingen van losse kabels die in de informatietekst of in de technische handleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.
Andere aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen worden uitgevoerd door opgeleid vakpersoneel
2: Verbindingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door te meten en te vergelijken met het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd, zonder garantie op schade aan het voertuig, de ombouwset of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie doen vervallen.
Geschikt voor:
BMW X5 2000-2006 (E5-)
Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die optisch zijn aangepast aan de middenconsole.
Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-toestel te vervangen.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het inbouwapparaat te bedienen en de voertuigfuncties te herstellen.
Neem de installatieaanbevelingen voor de individuele componenten in acht.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.
Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.
Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.
Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.
Opmerking:
I Bus
Aansluiting: 17-polige BMW stekker
Aansluiting: 40-polige Quadlock BMW stekker
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne Fakra(f) > DIN(m)
Installatie van het toestel zonder metalen mand zonder sierlijst
Voertuigen zonder OEM-navigatie zonder boordmonitor
Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
BMW X5 (E53) 03/2000 - 11/2006
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat de functies betreft.
Stuurwielafstandsbediening
Kleur: zwart
Inbouwuitsparing radiodisplay: 172,7mm x 99mm
Leveringsomvang:

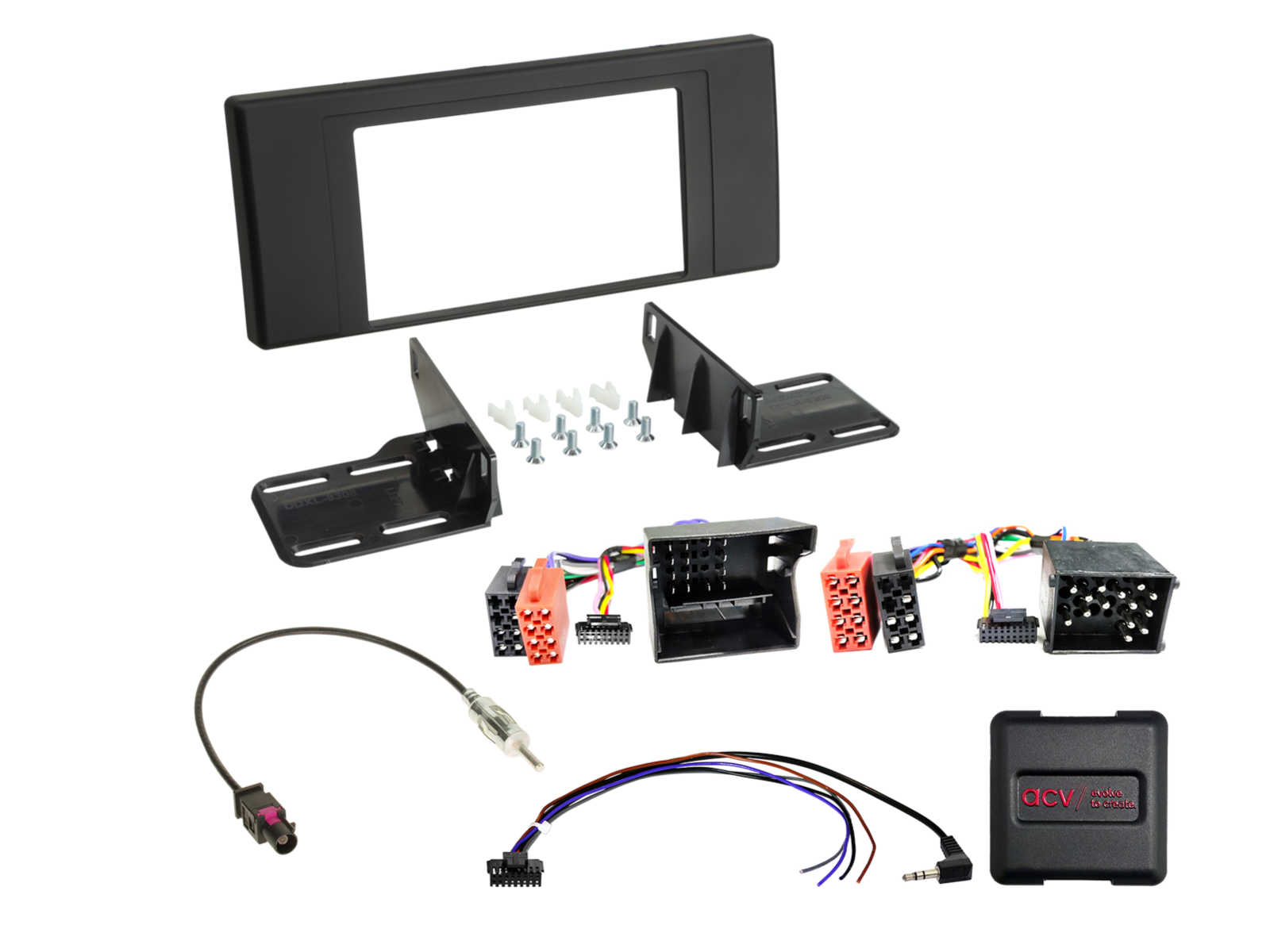

2-DIN-radiopaneel BMW X5(E53) 03/2000-11/2006 zwart > Artikel: 381023-11
