Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.
Daarom heb je een geschikte radiohoes nodig om een standaard DIN- of dubbel DIN-radio te vervangen.
Daarnaast zijn er vaak ook voertuigspecifieke radio-aansluitkabels, antenne-adapters, stuurwielafstandsbedieningsadapters, camera-adapters en actieve systeemadapters nodig.
CAN-bus
Aansluiting: 52-polige Fiat-stekker
Aansluiting: OEM antenne Fakra(f) > DIN(m)
Aansluiting: Stuurwielafstandsbediening > 42ctmultilead3
Voertuigen met Continental 250VP1 / 250VP2 OEM-apparaat
Voertuigen met Daiichi OEM apparaat
Voertuigen met foutweergave dagteller na installatie > Positie dipschakelaar onder printplaat:
Positie dipschakelaar spanningsvrij aanpassen
Dipschakelaar 1 aan / Dipschakelaar 2 uit / Dipschakelaar 3 aan of uit
Dipschakelaar 1 uit / Dipschakelaar 2 aan / Dipschakelaar 3 aan of uit
Dipschakelaar 1 aan > 250VP1 OEM HU
Dipschakelaar 2 aan > 250VP2 OEM HU
Dipschakelaar 3 aan > Blue&Me OEM-functie
Dipschakelaar 4 aan > Pioneer
Dipschakelaar 1 uit / Dipschakelaar 2 uit / Dipschakelaar 3 aan > Daiichi OEM apparaat
Na omschakeling > CAN-bus-stilte tot stand brengen
Voertuigen met aanhoudende foutweergave en ander softwarepakket niet compatibel
Voertuiginstellingen boordcomputer niet ondersteund
Grootlichtassistent niet ondersteund
Rijhulpsystemen niet ondersteund
Datum-/tijdinstelling niet ondersteund
Voertuigen met OEM achteruitrijcamera Toewijzing van OEM-connector:
rood: Pin 31 Video+
wit: pin 32 Video -
zwart: pin 33 Afscherming
Geschikt voor de volgende voertuigen:
Citroën
Citroën Jumper (250) 05/2014 - 2022
Citroën Estafette (250) 2014 - 2022
Fiat
Fiat Ducato (ZAF 250) 05/2014 -11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 09/2014 - 2023
Kleur: Pianolak zwart
Installatie-uitsparing voor radiodisplay: 172 mm x 98,5 mm
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.
rood: +12V ontstekingsklem 15
oranje: +12V verlichting aansluitklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Totale uitgangsbelasting: 100 mA max.
Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening

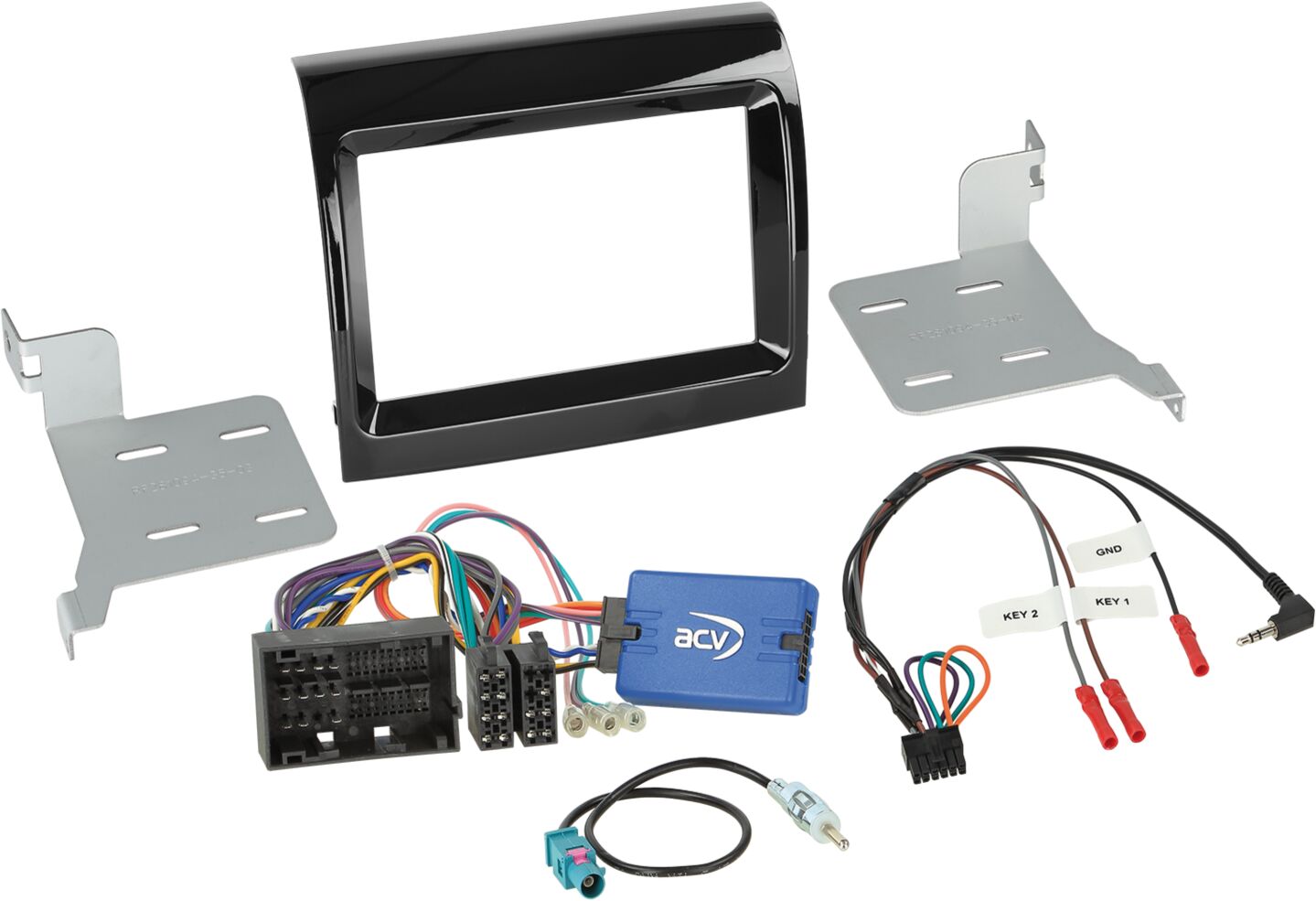

Omvang van de levering:

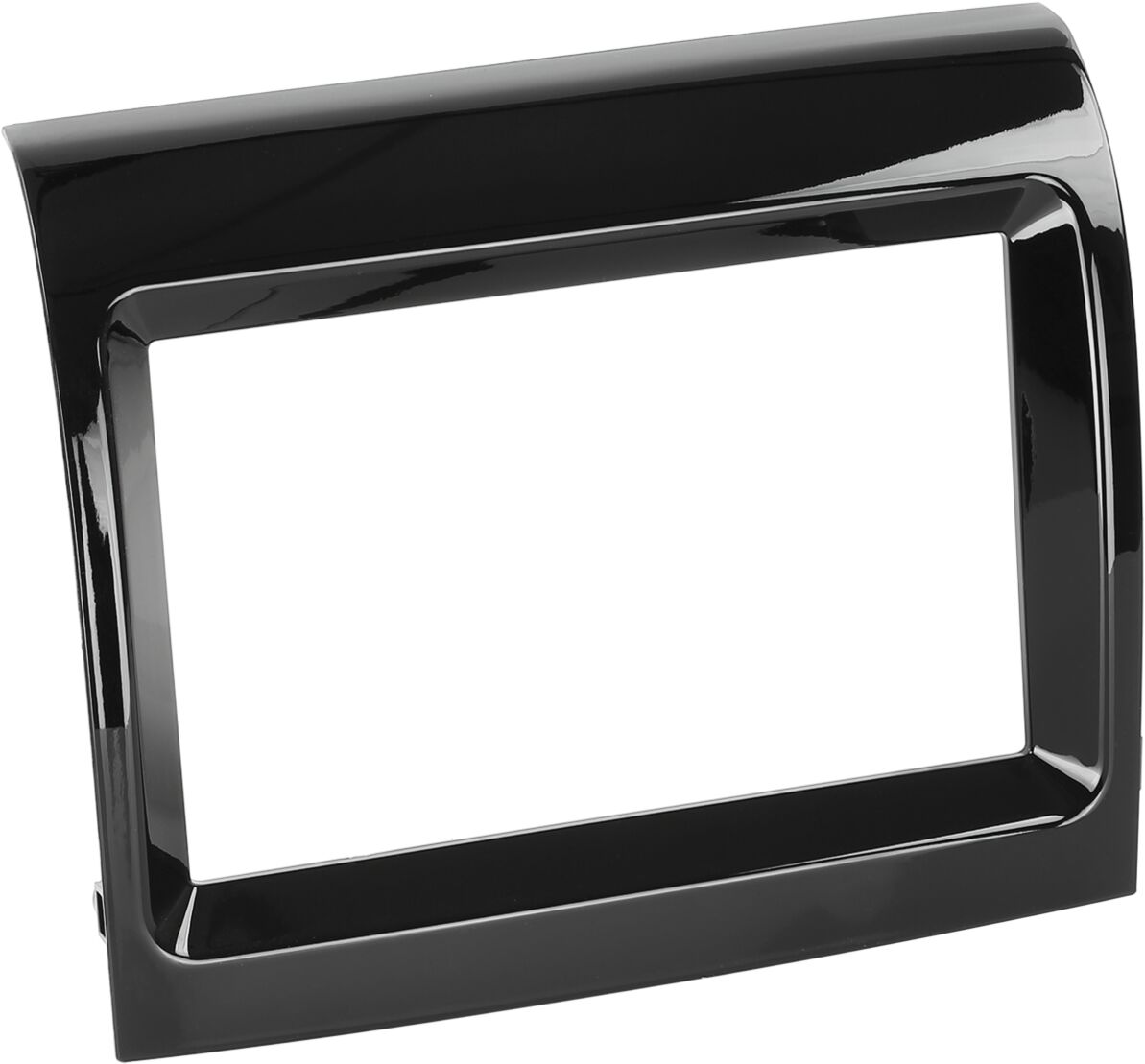

2-DIN radiopaneel Citroen/Fiat/Opel/Peugeot met OEM-apparaat > Artikel: 381094-35-1

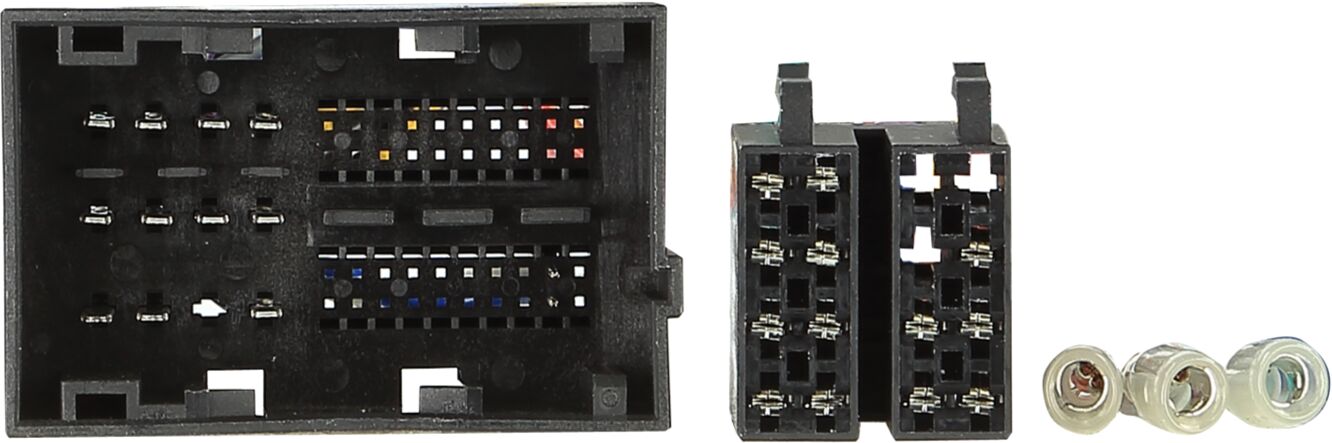

LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin > Artikel: 42sfa019
LFB kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022> > Artikel: 42ctmultilead3
Antenne adapter Fakra(m)>DIN(m) passief > Artikel: 1524-01
Optioneel:
Opbergvak voor 2-DIN radiobehuizingen korte versie > Artikel: 271000-10
Opbergvak INBAY® voor 2-DIN panelen schroefbaar 5W > Artikel: 241000-10-1
Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: Demonteer het OEM-apparaat zodat het spanningsloos is.
3: Maak alle interface-aansluitingen spanningsloos en controleer ze op juistheid en continuïteit.
Als de interface op het voertuig niet goed werkt:
1: OEM-apparaat terug plaatsen
2: OEM-apparaat bedienen
3: CAN-busstatus herstellen
4: CAN-bus in rust laten komen, hierna nogmaals de werking controleren.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Geschikt voor:
Citroën Jumper 2014 -2023
Citroën Relay 2014-2023
Fiat Ducato 2014-2021
Opel Movano 2022-2023
Peugeot Boxer 2014-2023
