2-Din kit
acv premium kwaliteit
Veel autofabrikanten installeren autospecifieke head-units die passen bij het uiterlijk van het dashboard.
Installatiekits bevatten alle onderdelen voor het vervangen van een OEM HU.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces die nodig zijn om het retrofit-apparaat te bedienen en de voertuigfuncties te herstellen, meegeleverd.
Raadpleeg de installatieaanbevelingen voor de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie de OEM HU en de voertuiginstellingen voor de beschikbare instellingen.
Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit HU kunnen individuele bedieningsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en controleer of ze optisch en technisch passen.
Controleer ook of een van de vermelde OEM-headunits oorspronkelijk was geïnstalleerd.
Controleer de voertuigfunctionaliteit, voertuiginstellingen en SWC-functionaliteit vóór de definitieve montage.
Opmerking:
CAN-bus
connector: 40-pins Quadlock VAG
connector: 52-pins Quadlock VAG > 40-pins Quadlock VAG
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM-antenne Fakra(m)(set) > DIN(m)
blauw: +12 V antenneafstandsbediening
activeer en configureer de achteruitkijkcamera-ingang in de retrofit HU
aansluiting i-dapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: achteruitkijkcamera-ingang retrofit HU
visualisatie i-adapterinstellingen > retrofit HU achteruitkijkcamera-ingang
visualisatie OPS > retrofit HU achteruitkijkcamera-ingang
visualisatie Klinatronik > retrofit HU achteruitkijkcamera-ingang
camerabeeld of i-adapterinstellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting
voertuigen met SWC i-adapterinstellingen:
houd de SWC-knop omhoog ingedrukt
alternatief met item: 43x-afstandsbediening
voertuigen zonder SWC i-adapterinstellingen benodigde accessoires:
i-dapter accessoires afstandsbediening > interface-instellingen: item: 43x-remote
voertuigen met parkeerhulp voor PDC > voor PDC wordt na het starten in het display weergegeven
verlaat het display > via voertuig PDC-schakelaar
+12V achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld
dip-schakelinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)
voertuigen met 40-pins Quadlock:
voertuigen met wit OEM MFD-instrumentenpaneel
voertuigen met/zonder OEM-versterkt systeem
voertuigen VW Caravelle / VW Multivan / VW T5 met OEM-versterkt systeem: Actieve systeemadapter VW T5/Touareg Quadlock MQS-behuizing > artikel: 13-1424-26
voertuigen met achteruitrijcamera:
Achteruitrijcamera-interface Seat/Skoda/VW OEM HIGH > artikel: 771324-1032
Achteruitrijcamera-interface Seat/Skoda/VW OEM LOW > artikel: 771324-1036
voertuigen Skoda:
met Audience / Stream OEM HU
met Amundson / Columbus OEM Sat Nav
zonder Technisat OEM HU
voertuigen VW
voertuigen met RCD310 / RCD500 / RCD510 OEM HU
voertuigen met RNS315 / RNS510 OEM Sat Nav
voertuigen zonder RCD320 OEM HU met ISO-connector
52-pins Quadlock:
voertuigen met MIB-PQ-systeem
controleer vóór installatie de voedingsspanning van de OEM-antenne met het OEM-apparaat:
voertuigen met +12 V voedingsspanning OEM-antenne
voertuigen met 8,5 V voedingsspanning OEM-antenne:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8,5 V > artikel: 1524-29
voertuigen zonder versterkt systeem
voertuigen VW Beetle met Composition Media Dynaudio OEM versterkt systeem ondersteund
voertuigen VW Beetle met Fender OEM versterkt systeem niet ondersteund
afhankelijk van de voertuiguitrusting en software:
niet alle voertuiginstellingen worden ondersteund
niet alle voertuigfuncties worden ondersteund
niet alle voertuiginformatie wordt weergegeven
E-Call niet ondersteund
Voertuigen met E-Call:
Behoud van E-Call-functie MAN/Seat/Skoda/VW 52-pins Quadlock > artikel: 1424-02
Niet voor voertuigen:
met OEM Meest versterkte systeem
met open dashboard
zonder OEM-voorbereiding > SWC / luidsprekers / HU
Faciaplaat:
voertuigen Skoda:
Skoda OEM HU-afdekking vereist*/**/***/****
1-DIN modulaire monitor HU > installatie met pocket
2-DIN HU> installatie zonder pocket
2-DIN montage-uitsparing HU-display: 172 mm x 98,5 mm
Voertuigtoepassing:
Skoda
Skoda Octavia (1Z) 01/2009 - 03/2013*
Skoda Rapid (NH) 10/2012 - 04/2015**
Skoda Rapid (NH) 04/2015 - 05/2017**
Skoda Rapid (NH) 05/2017 - 02/2019**
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013***
Skoda Superb (3T) 06/2013 - 05/2015***
Skoda Yeti (5L) 08/2009 - 10/2013****
Skoda Yeti (5L) 10/2013 - 07/2017****
VW
VW Caddy IV (DU) 06/2015 - 09/2020
VW Caravelle (7H) 09/2009 - 05/2015
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 10/2010 - 04/2015
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Sharan II (7N) 07/2015 - 10/2021
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 08/2010 - 04/2015
VW T5 Transporter (7H) 09/2009 - 05/2015
VW T6 (7HC) 07/2015 - 08/2019*****
Kleur: pianozwart
De volgende signalen worden geleverd:
Herimporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal
belastbaarheid uitgangen: max. 250 mA
stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstanden 150 Ohm min.
SWC
visualisatie klimaatregeling
visualisatie OPS
OEM versterkte systeeminstellingen
*voertuigen met Bolero / Swing OEM HU > Skoda OEM Sat Nav HU-afdekking artikelnummer: afhankelijk van uitrusting
**Skoda OEM HU-afdekking > Skoda OEM artikelnummer: 5JA858 415 9B9
***voertuigen met Amundsen / Columbus OEM Sat Nav
***voertuigen met Bolero / Swing OEM HU > Skoda OEM Sat Nav HU-afdekking artikelnummer: 3TO8580691QB
****Skoda OEM HU-afdekking > Skoda OEM artikelnummer: 5L0858069L1 QB
***** OEM HU-afdekking moet in het midden worden aangepast

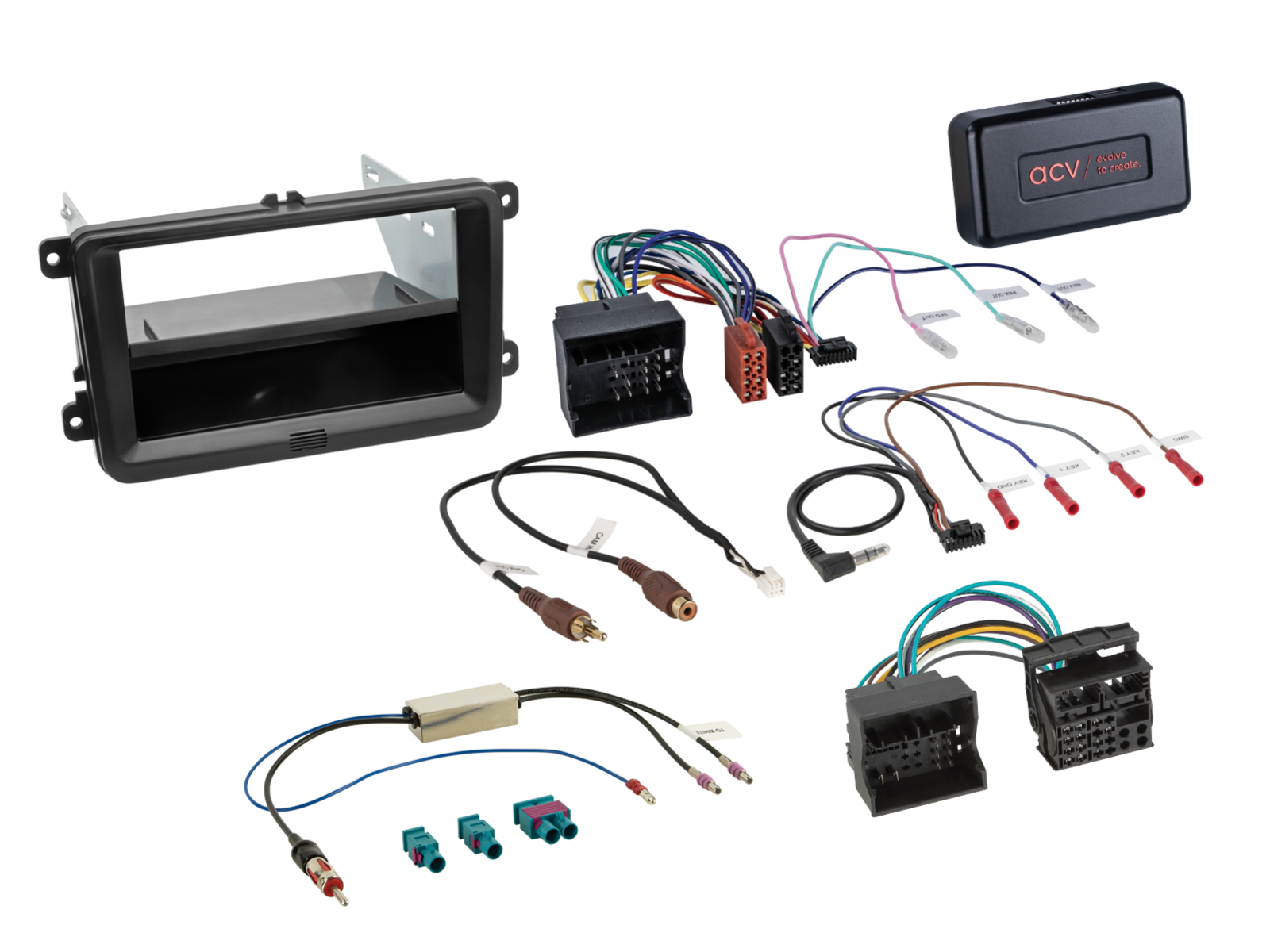

Leveringsomvang:

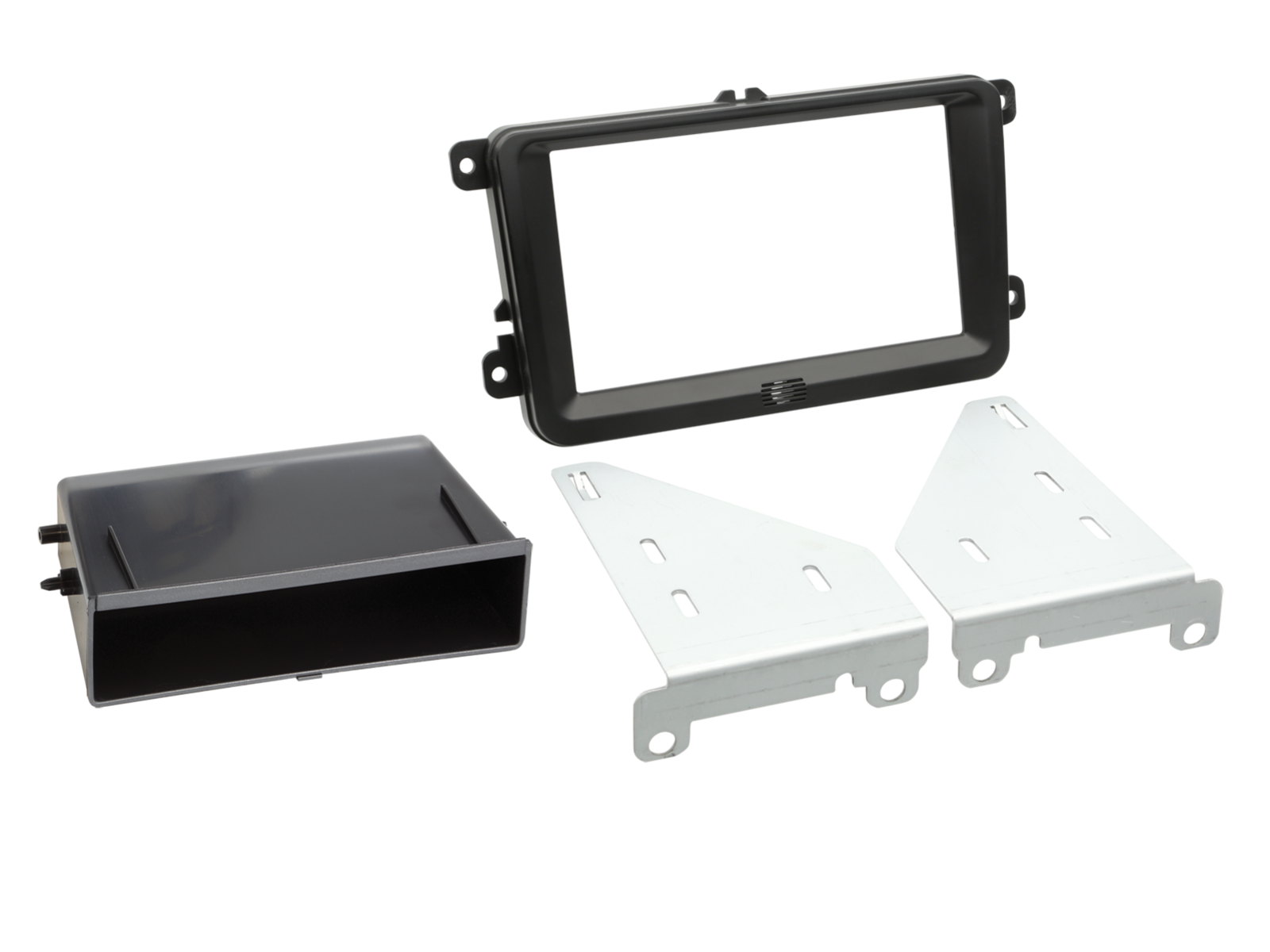

2-DIN-frontplaat met vak Seat/Skoda/VW zwart > artikel: 281320-30-1

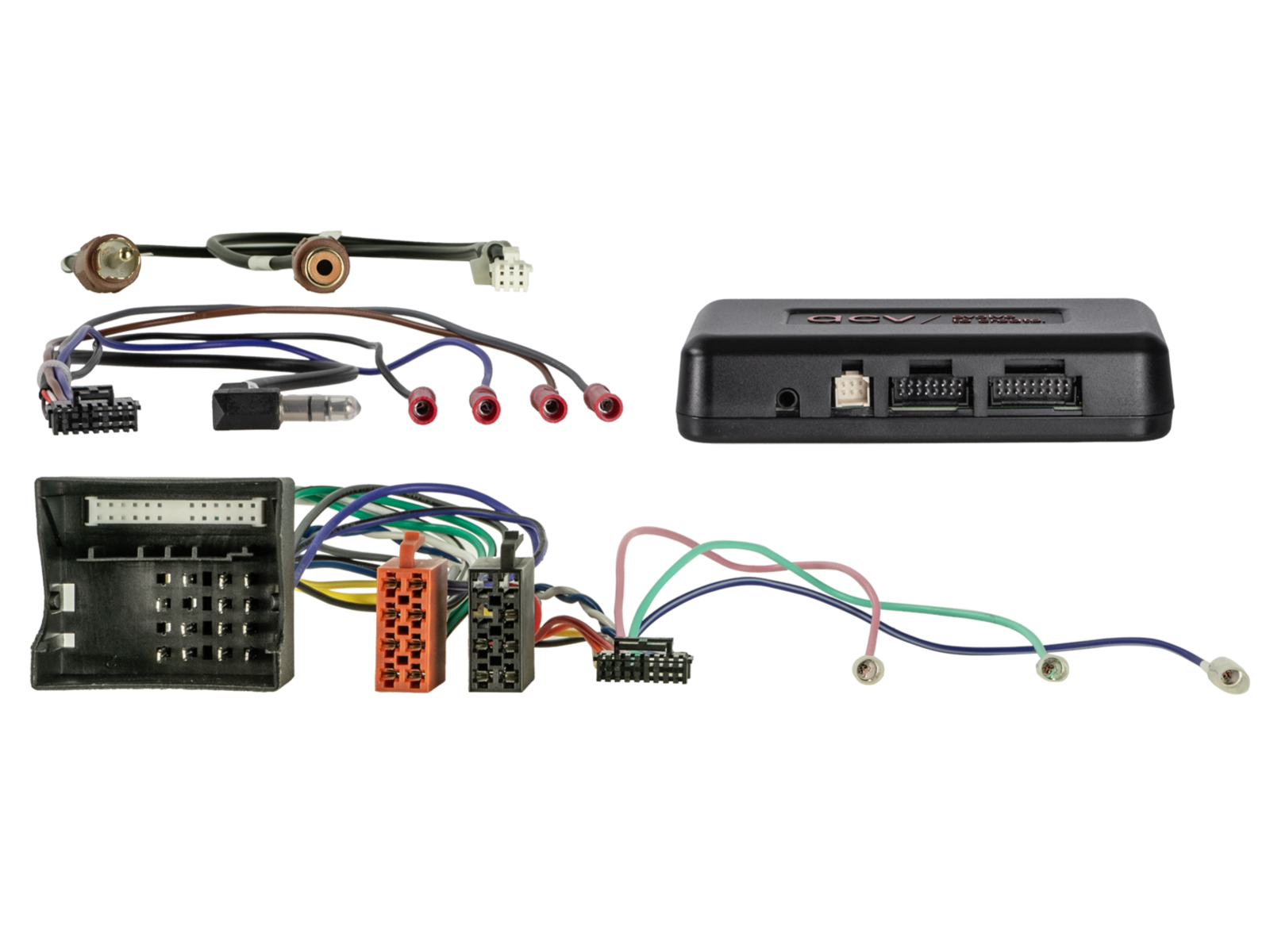

i-dapter Skoda/VW-voertuigen 40-pins Quadlock Multilead > artikel: 43xvw01

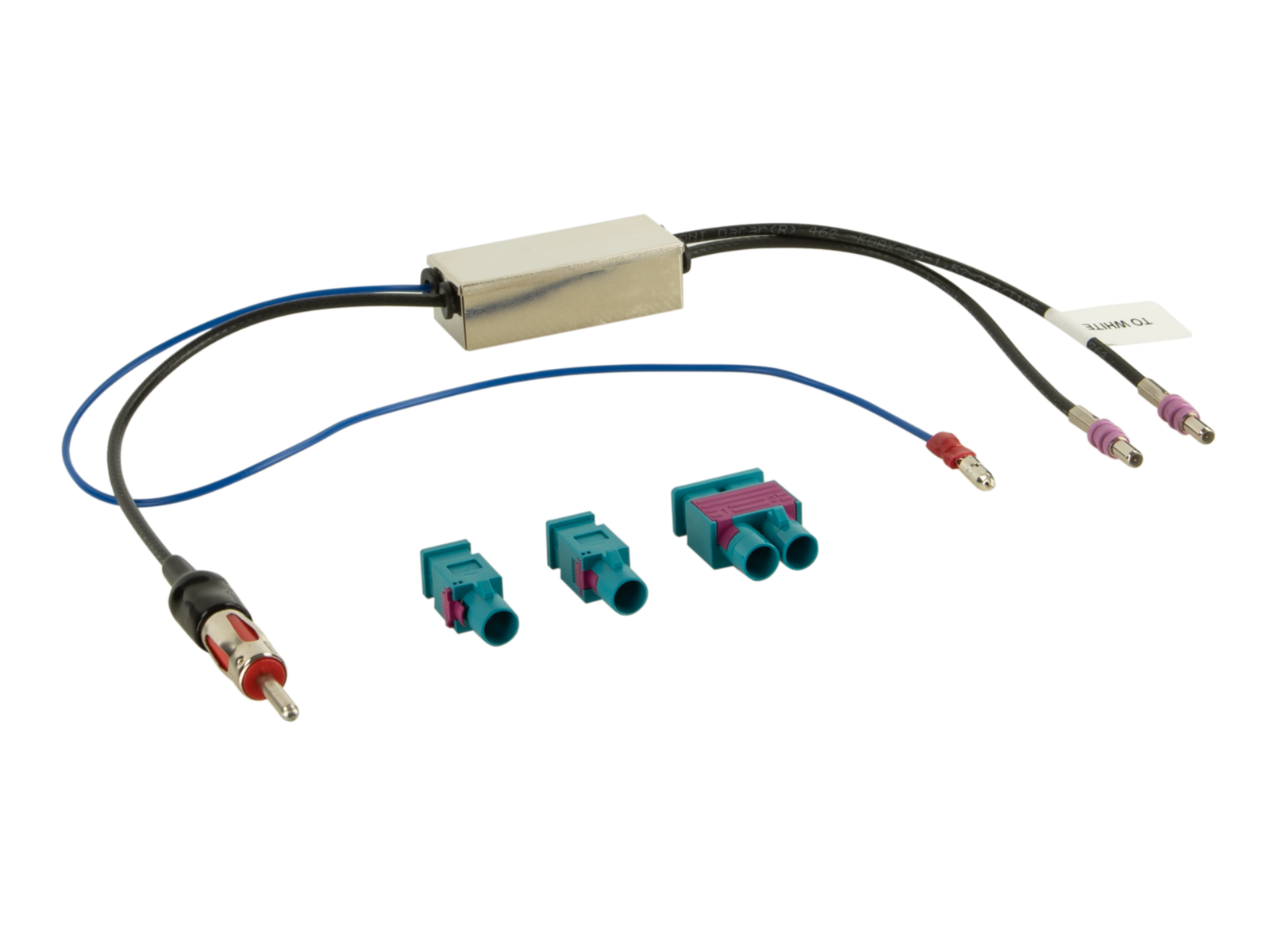

Antenneadapter Fakra(m)(set)>DIN(m) 12V phantom LEONI bulk > artikel: 1524-70-1-0
Optioneel:
Paneelvak INBAY® voor 2-DIN-paneelplaten met schroefbevestiging > artikel: 241000-10-1
2-DIN-paneelplaat INBAY® Seat/Skoda VW zwart > artikel: 241320-30-1
Geschikt voor:
Skoda Octavia 2009-2013
Skoda Rapid 2012-2019
Skoda Roomster 2010-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2017
Volkswagen Caddy 2015-2020
Volkswagen Caravelle 2009-2015
Volkswagen CC 2012-2016
Volkswagen Eos 2010-2015
Volkswagen Golf 6 2008-2014
Volkswagen Multivan 2009-2015
Volkswagen Passat 2010-2014
Volkswagen Polo 2009-2014
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan 2010-2016
Volkswagen Touran 2010-2015
Volkswagen T5 Transporter 2009-2015
Volkswagen T6 Transporter 2015-2019

acv premium kwaliteit
Veel autofabrikanten installeren autospecifieke head-units die passen bij het uiterlijk van het dashboard.
Installatiekits bevatten alle onderdelen voor het vervangen van een OEM HU.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces die nodig zijn om het retrofit-apparaat te bedienen en de voertuigfuncties te herstellen, meegeleverd.
Raadpleeg de installatieaanbevelingen voor de afzonderlijke componenten.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.
Controleer vóór de installatie de OEM HU en de voertuiginstellingen voor de beschikbare instellingen.
Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit HU kunnen individuele bedieningsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en controleer of ze optisch en technisch passen.
Controleer ook of een van de vermelde OEM-headunits oorspronkelijk was geïnstalleerd.
Controleer de voertuigfunctionaliteit, voertuiginstellingen en SWC-functionaliteit vóór de definitieve montage.
Opmerking:
CAN-bus
connector: 40-pins Quadlock VAG
connector: 52-pins Quadlock VAG > 40-pins Quadlock VAG
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM-antenne Fakra(m)(set) > DIN(m)
blauw: +12 V antenneafstandsbediening
activeer en configureer de achteruitkijkcamera-ingang in de retrofit HU
aansluiting i-dapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: achteruitkijkcamera-ingang retrofit HU
visualisatie i-adapterinstellingen > retrofit HU achteruitkijkcamera-ingang
visualisatie OPS > retrofit HU achteruitkijkcamera-ingang
visualisatie Klinatronik > retrofit HU achteruitkijkcamera-ingang
camerabeeld of i-adapterinstellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting
voertuigen met SWC i-adapterinstellingen:
houd de SWC-knop omhoog ingedrukt
alternatief met item: 43x-afstandsbediening
voertuigen zonder SWC i-adapterinstellingen benodigde accessoires:
i-dapter accessoires afstandsbediening > interface-instellingen: item: 43x-remote
voertuigen met parkeerhulp voor PDC > voor PDC wordt na het starten in het display weergegeven
verlaat het display > via voertuig PDC-schakelaar
+12V achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld
dip-schakelinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)
voertuigen met 40-pins Quadlock:
voertuigen met wit OEM MFD-instrumentenpaneel
voertuigen met/zonder OEM-versterkt systeem
voertuigen VW Caravelle / VW Multivan / VW T5 met OEM-versterkt systeem: Actieve systeemadapter VW T5/Touareg Quadlock MQS-behuizing > artikel: 13-1424-26
voertuigen met achteruitrijcamera:
Achteruitrijcamera-interface Seat/Skoda/VW OEM HIGH > artikel: 771324-1032
Achteruitrijcamera-interface Seat/Skoda/VW OEM LOW > artikel: 771324-1036
voertuigen Skoda:
met Audience / Stream OEM HU
met Amundson / Columbus OEM Sat Nav
zonder Technisat OEM HU
voertuigen VW
voertuigen met RCD310 / RCD500 / RCD510 OEM HU
voertuigen met RNS315 / RNS510 OEM Sat Nav
voertuigen zonder RCD320 OEM HU met ISO-connector
52-pins Quadlock:
voertuigen met MIB-PQ-systeem
controleer vóór installatie de voedingsspanning van de OEM-antenne met het OEM-apparaat:
voertuigen met +12 V voedingsspanning OEM-antenne
voertuigen met 8,5 V voedingsspanning OEM-antenne:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8,5 V > artikel: 1524-29
voertuigen zonder versterkt systeem
voertuigen VW Beetle met Composition Media Dynaudio OEM versterkt systeem ondersteund
voertuigen VW Beetle met Fender OEM versterkt systeem niet ondersteund
afhankelijk van de voertuiguitrusting en software:
niet alle voertuiginstellingen worden ondersteund
niet alle voertuigfuncties worden ondersteund
niet alle voertuiginformatie wordt weergegeven
E-Call niet ondersteund
Voertuigen met E-Call:
Behoud van E-Call-functie MAN/Seat/Skoda/VW 52-pins Quadlock > artikel: 1424-02
Niet voor voertuigen:
met OEM Meest versterkte systeem
met open dashboard
zonder OEM-voorbereiding > SWC / luidsprekers / HU
Faciaplaat:
voertuigen Skoda:
Skoda OEM HU-afdekking vereist*/**/***/****
1-DIN modulaire monitor HU > installatie met pocket
2-DIN HU> installatie zonder pocket
2-DIN montage-uitsparing HU-display: 172 mm x 98,5 mm
Voertuigtoepassing:
Skoda
Skoda Octavia (1Z) 01/2009 - 03/2013*
Skoda Rapid (NH) 10/2012 - 04/2015**
Skoda Rapid (NH) 04/2015 - 05/2017**
Skoda Rapid (NH) 05/2017 - 02/2019**
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013***
Skoda Superb (3T) 06/2013 - 05/2015***
Skoda Yeti (5L) 08/2009 - 10/2013****
Skoda Yeti (5L) 10/2013 - 07/2017****
VW
VW Caddy IV (DU) 06/2015 - 09/2020
VW Caravelle (7H) 09/2009 - 05/2015
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 10/2010 - 04/2015
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Sharan II (7N) 07/2015 - 10/2021
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 08/2010 - 04/2015
VW T5 Transporter (7H) 09/2009 - 05/2015
VW T6 (7HC) 07/2015 - 08/2019*****
Kleur: pianozwart
De volgende signalen worden geleverd:
Herimporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal
belastbaarheid uitgangen: max. 250 mA
stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstanden 150 Ohm min.
SWC
visualisatie klimaatregeling
visualisatie OPS
OEM versterkte systeeminstellingen
*voertuigen met Bolero / Swing OEM HU > Skoda OEM Sat Nav HU-afdekking artikelnummer: afhankelijk van uitrusting
**Skoda OEM HU-afdekking > Skoda OEM artikelnummer: 5JA858 415 9B9
***voertuigen met Amundsen / Columbus OEM Sat Nav
***voertuigen met Bolero / Swing OEM HU > Skoda OEM Sat Nav HU-afdekking artikelnummer: 3TO8580691QB
****Skoda OEM HU-afdekking > Skoda OEM artikelnummer: 5L0858069L1 QB
***** OEM HU-afdekking moet in het midden worden aangepast
Leveringsomvang:
2-DIN-frontplaat met vak Seat/Skoda/VW zwart > artikel: 281320-30-1
i-dapter Skoda/VW-voertuigen 40-pins Quadlock Multilead > artikel: 43xvw01
Antenneadapter Fakra(m)(set)>DIN(m) 12V phantom LEONI bulk > artikel: 1524-70-1-0
Optioneel:
Paneelvak INBAY® voor 2-DIN-paneelplaten met schroefbevestiging > artikel: 241000-10-1
2-DIN-paneelplaat INBAY® Seat/Skoda VW zwart > artikel: 241320-30-1
Geschikt voor:
Skoda Octavia 2009-2013
Skoda Rapid 2012-2019
Skoda Roomster 2010-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2017
Volkswagen Caddy 2015-2020
Volkswagen Caravelle 2009-2015
Volkswagen CC 2012-2016
Volkswagen Eos 2010-2015
Volkswagen Golf 6 2008-2014
Volkswagen Multivan 2009-2015
Volkswagen Passat 2010-2014
Volkswagen Polo 2009-2014
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan 2010-2016
Volkswagen Touran 2010-2015
Volkswagen T5 Transporter 2009-2015
Volkswagen T6 Transporter 2015-2019
