Radiopaneel 10“ / 9” / 7” en radio-aansluitset info adapter VW
Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die optisch zijn aangepast aan de middenconsole.
Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.
Neem de installatieaanbevelingen voor de afzonderlijke componenten in acht.
Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentie- en comfortsystemen.
Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig werd geïnstalleerd.
Controleer de voertuigfuncties en voertuiginstellingen voor de definitieve installatie.
Opmerking:
Voertuigen met stuurwielafstandsbediening
CAN-bus
Aansluiting: 52-polige Quadlock VAG-stekker
blauw: +12V antenne afstandsbediening
Controleer de fantoomvoedingsspanning van de antenne vóór installatie met OEM-apparaat door te meten:
Voertuigen met 8,5V antennesysteem > Artikel: 1524-29-1-0
Voertuigen met +12V antennesysteem > Artikel: 1524-70-1-0
10” modulaire apparaten met display en zilveren doos
10” apparaten met L-body aan de onderkant
9” modulaire apparaten met display en Silverbox
9” apparaten met L-behuizing onderaan
9” apparaten korte behuizing
7” modulaire apparaten met display en silverbox
7” apparaten met L-behuizing onderaan
7” apparaten korte behuizing
Apparaatmontage met accessoires op maat
Beeldscherm met aangepaste accessoires
Voertuigen met MIB II-systeem en OEM-apparaat Composition Media
Menu-instellingen oproepen > Paars/witte achteruitversnellingsuitgang aansluiten
Menu-instellingen weergeven > cinch(m) geel aansluiten op achteruitrijcamera-ingang en configureren
Voertuiginstellingen en voertuiginformatie > gespiegeld op de achteruitrijcamera-ingang van de retrofitmonitor
Menu-instellingen:
Druk 5 keer op de muisknop of spraaktoets
Afhankelijk van de OEM-voertuiguitrusting en -software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt gevisualiseerd
E-Call niet ondersteund
Voertuigen met E-Call:
E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Niet voor voertuigen met:
met MOST OEM-geluidssysteem
met radiovoorbereiding
zonder voorinstallatie af fabriek > Stuurwielafstandsbediening / luidspreker / radio
Voertuigen met parkeerhulp en PDC vooraan > De PDC vooraan wordt weergegeven na het starten van het voertuig
Display verlaten > Bevestigen via PDC-knop voertuig
Geschikt voor de volgende voertuigen:
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
Kleur: Pianolak zwart
Inbouwsparing 10” radiodisplay: 242,5 x 147 mm
Inbouwopening 9” radiodisplay: 218,50 mm x 130 mm
Installatie-uitsnede 7” radiodisplay: 178mm/173mm x 102mm/98mm
De volgende signalen zijn beschikbaar:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Totale uitgangsbelasting: 100 mA max.
Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Visualisatie klimaatregeling
Visualisatie van optische PDC
CAR-menu Ondersteunde voertuiginstellingen
Optioneel:
Adapter achteruitrijcamera VW MIB II PQ MQS > Artikel: 771324-1037
E-Call onderhoud MAN/Seat/Skoda/VW 52Pin Quadlock > Artikel: 1424-28

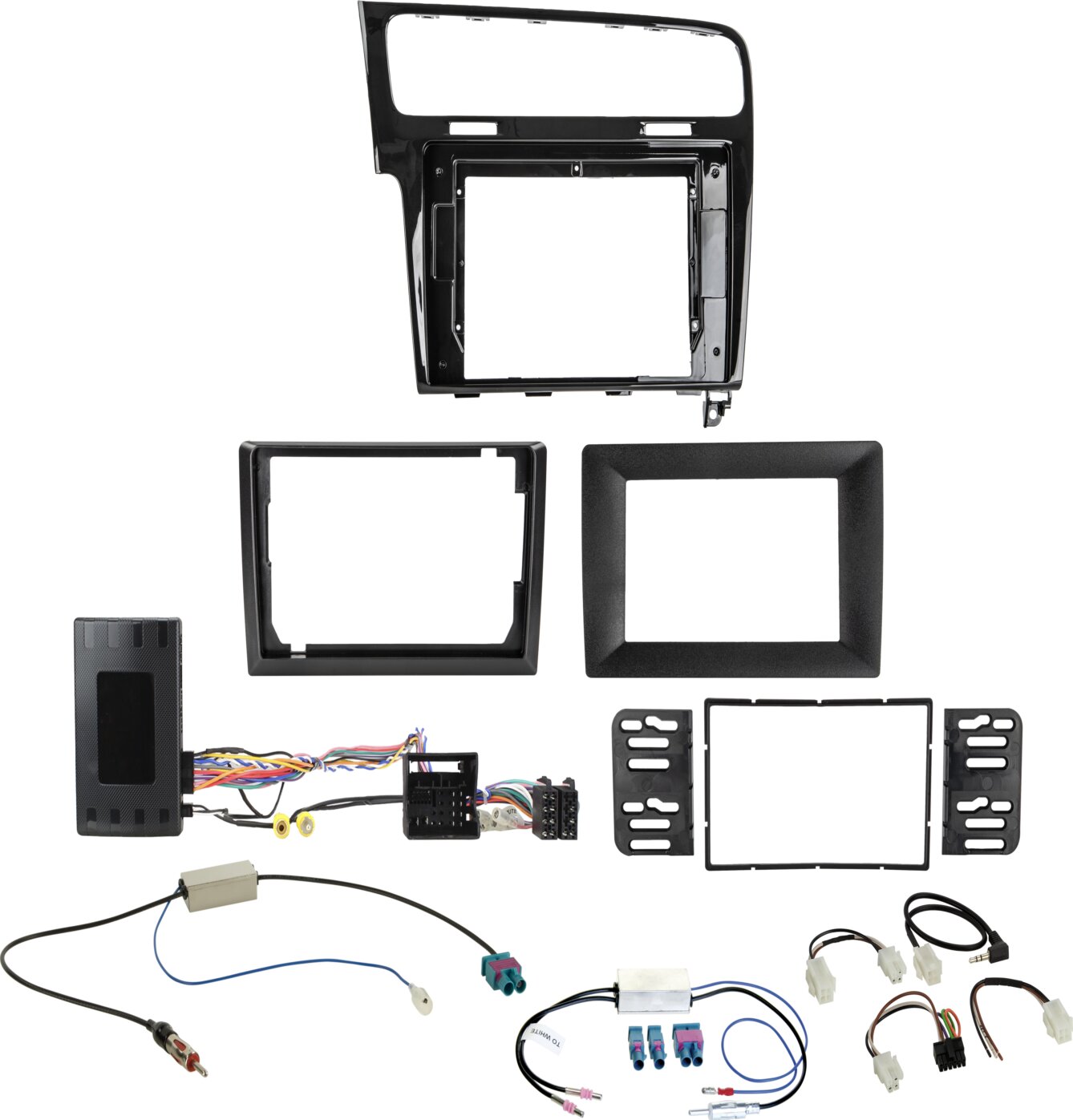

Omvang van de levering:
10“ radiopaneel VW Golf VII(AU) 2012-2020 Kit 9”/7” apparaten > Artikel: 381320-38-3
Info-adapter MAN TGE/Seat/Skoda/VW 52Pin Quadlock LFB > Artikel: 43uvw04
LFB kabel 42s/acv > Multilead diverse apparaten/Pioneer los > Artikel: 42ctmultilead3-0
Antenne adapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI los > Artikel: 1524-70-1-0
Antenne adapter Fakra(m)(dubbel)>DIN(m) 8.5V LEONI los > Artikel: 1524-29-1-0
Geschikt voor:
Volkswagen Golf 7 2013-2020
