9-inch radio-inbouwframe met aansluitset voor radio en stuurbediening voor Citroën / Fiat / Peugeot / Toyota
acv Pro
Veel autofabrikanten monteren eigen voertuigspecifieke radio's die visueel zijn afgestemd op de middenconsole.
Inbouwkits bevatten alle onderdelen voor het vervangen van een OEM-toestel.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het inbouwapparaat en voor het herstellen van voertuigfuncties, inbegrepen in de levering.
Neem de inbouwaanbevelingen van de afzonderlijke onderdelen in acht.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen.
Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen.
Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen.
Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen.
Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd.
Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening op werking.
Let op:
CAN-bus
Aansluiting: 40-pins Quadlock Peugeot-stekker
Aansluiting: stuurwielafstandsbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)
Aansluiting: OEM PDC > LFB-luidspreker 42cxpdc
blauw: +12 V antenne-afstandsbediening
Aansluiting LFB-luidspreker 42cxpdc productafbeelding 4:
Pin 5: 42cxpdc rood
Pin 11: 42cxpdc zwart
Controleer de stand van de DIP-schakelaars voor het achteraf in te bouwen apparaat
Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 / RD45 OEM-apparaat met volumeknop
Voertuigen met PDC
Voertuigen zonder Bosch OEM-apparaat
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem met volumeknop
Voertuigen zonder JBL-geluidssysteem
Voertuiginstellingen via stuurwielafstandsbediening worden ondersteund (zie BDA)
Voertuigen met ECO-modus:
+12V-permanente stroomaansluiting, klem 30 van de accu beveiligd
Voertuigen met PDC-schakelaar:
PDC-weergave moet zijn geactiveerd
Diagnose-LED:
blauw knipperend > CAN-bus wordt gezocht
blauw continu brandend > CAN-bus actief
rood > +12V-ontstekingsstroom actief
9" tablet-toestellen met trapeziumvormige monitor
9" modulaire toestellen met trapeziumvormige monitor en Silverbox
9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren
Toestelmontage met individuele accessoires
Displaymontage met individuele accessoires
Radioblende met geschikte middelen extra bevestigen in de radioschacht
Indien nodig nabewerking van de pasvorm met werkplaatsmiddelen
Voertuiginstellingen ondersteund (zie gebruiksaanwijzing)
Dipswitch-instellingen voor de fabrikant van het inbouwapparaat (zie gebruiksaanwijzing)
Geschikt voor de volgende voertuigen:
Citroën
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 Pluriel (H) 01/2003 - 04/2008
Citroën C3 Pluriel (H) 04/2008 - 02/2010
Citroën Jumpy (X) 02/2007 - 03/2012
Citroën Jumpy (X) 03/2012 - 05/2016
Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Peugeot
Peugeot 207 (W) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 307 (3) 06/2005 - 03/2009
Peugeot Expert (X) 02/2007 - 03/2012
Peugeot Expert (X) 03/2012 - 08/2016
Peugeot Partner/Partner Tepee (7) 05/2008 - 03/2012
Peugeot Partner/Partner Tepee (7) 03/2012 - 04/2015
Toyota
Toyota ProAce 06/2013 - 07/2016
Kleur: zilver
Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
De volgende signalen worden beschikbaar gesteld:
Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
roze: +12V ontsteking, klem 15, max. 1,5 A
oranje: +12V verlichting, klem 58, max. 0,1 A
wit: +12V achteruitrijsignaal, max. 1,5 A
geel/groen, geel/rood: snelheidssignaal
Stuurwielafstandsbediening
Voertuiginstellingen worden ondersteund

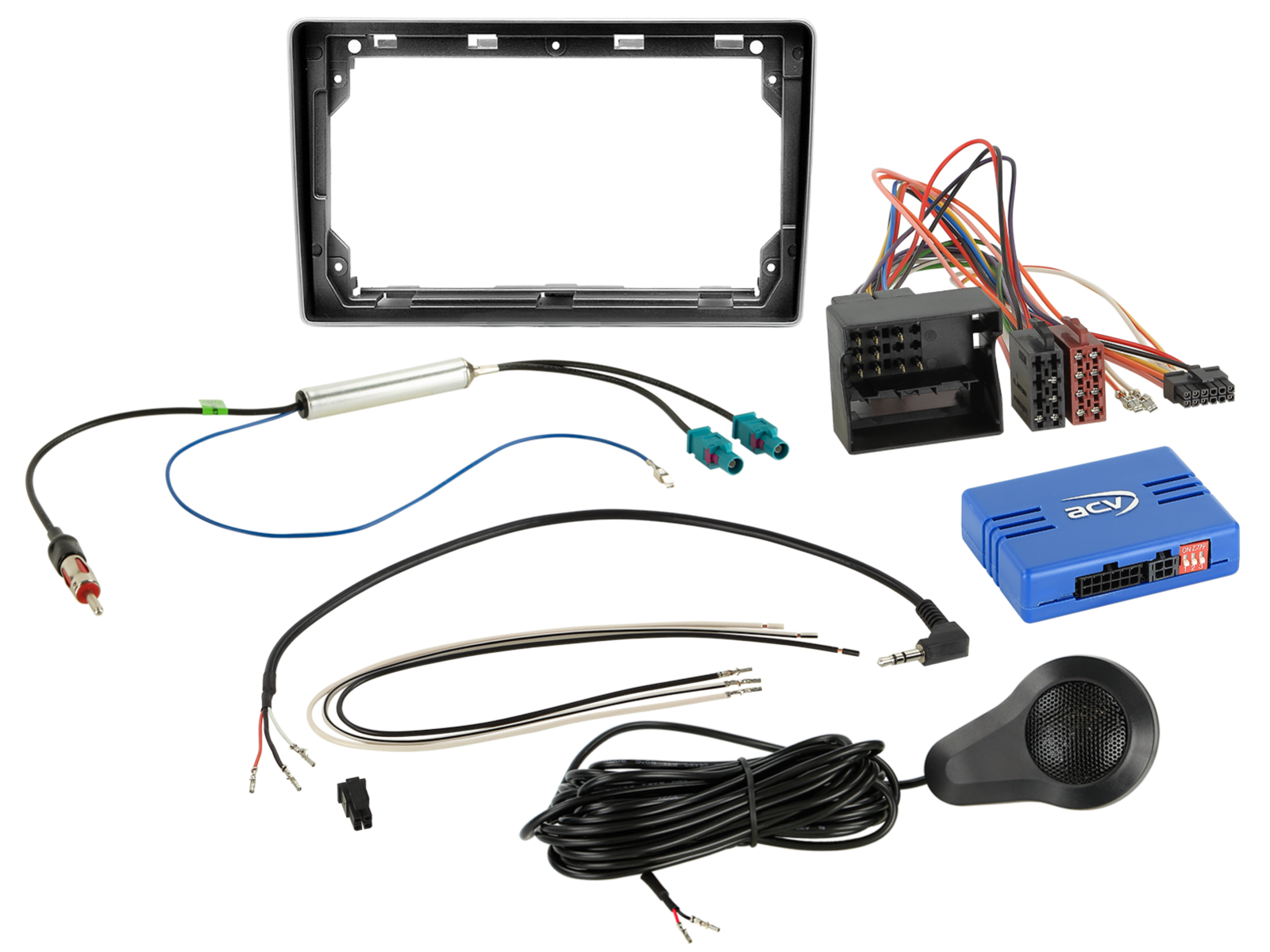

Leveringsomvang:
9" radio-afdekplaat Citroën/Fiat/Peugeot/Toyota zilver > Artikelnummer: 381040-92-1
SWI Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC los > Artikelnummer: 42a-1041-008-0
SWI-kabel 42a/42cx401 > Multilead diverse apparaten > Artikelnummer: 42arc100
Antenneadapter Fakra(m)(x2)>DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-05-1-0
Optioneel:
9" radioblende accessoire naar 10" display adapter, Artikel: 271000-42
Geschikt voor:
Citroen Berlingo 2008-2018
Citroen C2 2004-2009
Citroen C3 2005-2010
Citroen Jumpy 2007-2016
Fiat Scudo 2007-2016
Peugeot 207 2006-2015
Peugeot 307 2005-2009
Peugeot Expert 2007-2016
Peugeot Partner 2008-2015
Toyota Proace 2013-2016
