9-inch radio-inbouwframe met aansluitset voor radio en stuurbediening voor Citroën / Fiat / Peugeot / Toyota
Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.
Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.
Afhankelijk van de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.
Houd rekening met de inbouwaanbevelingen van de afzonderlijke onderdelen.
Controleer of de door ons vermelde originele fabrieksradio's en de afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen en comfortsystemen.
Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.
Opmerking:
CAN-bus
Aansluiting: 40-pins Quadlock Peugeot-stekker
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)
Aansluiting: OEM AUX > cinch(m) rood / wit
Aansluiting: cinch(m) geel niet gebruikt
blauw: +12 V antenne-afstandsbediening
Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-apparaat met volumeknop
Voertuigen met PDC achter
Voertuigen zonder Bosch OEM-apparaat
Voertuigen zonder Continental RD45 OEM-apparaat met volumeknop*
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem
Voertuigen zonder JBL OEM-geluidssysteem
Peugeot CC-modellen:
SWC Citroën/Fiat/Peugeot/Toyota-modellen Quadlock PDC > artikel: 42a-1041-008
modellen met Continental RD45 OEM-autoradio met volumeknop:
SWC Citroën/Fiat/Peugeot/Toyota-modellen Quadlock PDC > artikel: 42a-1041-008
Voertuigen met PDC-schakelaar:
PDC-weergave moet zijn geactiveerd
Voertuigen met ECO-modus:
+12V continue stroom, klem 30 accu, beveiligd met zekering
9"-tabletapparaten met trapeziumvormig scherm
9"-modulaire apparaten met trapeziumvormig scherm en Silverbox
9"-L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig
Montage van het apparaat met specifieke accessoires
Montage van het display met specifieke accessoires
Bevestig het radiofrontpaneel met geschikte middelen extra in de radio-uitsparing
Pas de pasvorm indien nodig bij met gereedschap uit de werkplaats
Ondersteuning voor voertuiginstellingen (zie BDA)
Instellingen van de dimschakelaar voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Citroën
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 Pluriel (H) 01/2003 - 04/2008
Citroën C3 Pluriel (H) 04/2008 - 02/2010
Citroën Jumpy (X) 02/2007 - 03/2012
Citroën Jumpy (X) 03/2012 - 05/2016
Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Peugeot
Peugeot 207 (W) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 307 (3) 06/2005 - 03/2009
Peugeot Expert (X) 02/2007 - 03/2012
Peugeot Expert (X) 03/2012 - 08/2016
Peugeot Partner/Partner Tepee (7) 05/2008 - 03/2012
Peugeot Partner/Partner Tepee (7) 03/2012 - 04/2015
Toyota
Toyota ProAce 06/2013 - 07/2016
Kleur: zwart
Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm
De volgende signalen worden ter beschikking gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
roze: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa (GND) handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm
Bediening via het stuurwiel
PDC achterzijde ondersteund
Voertuiginstellingen ondersteund

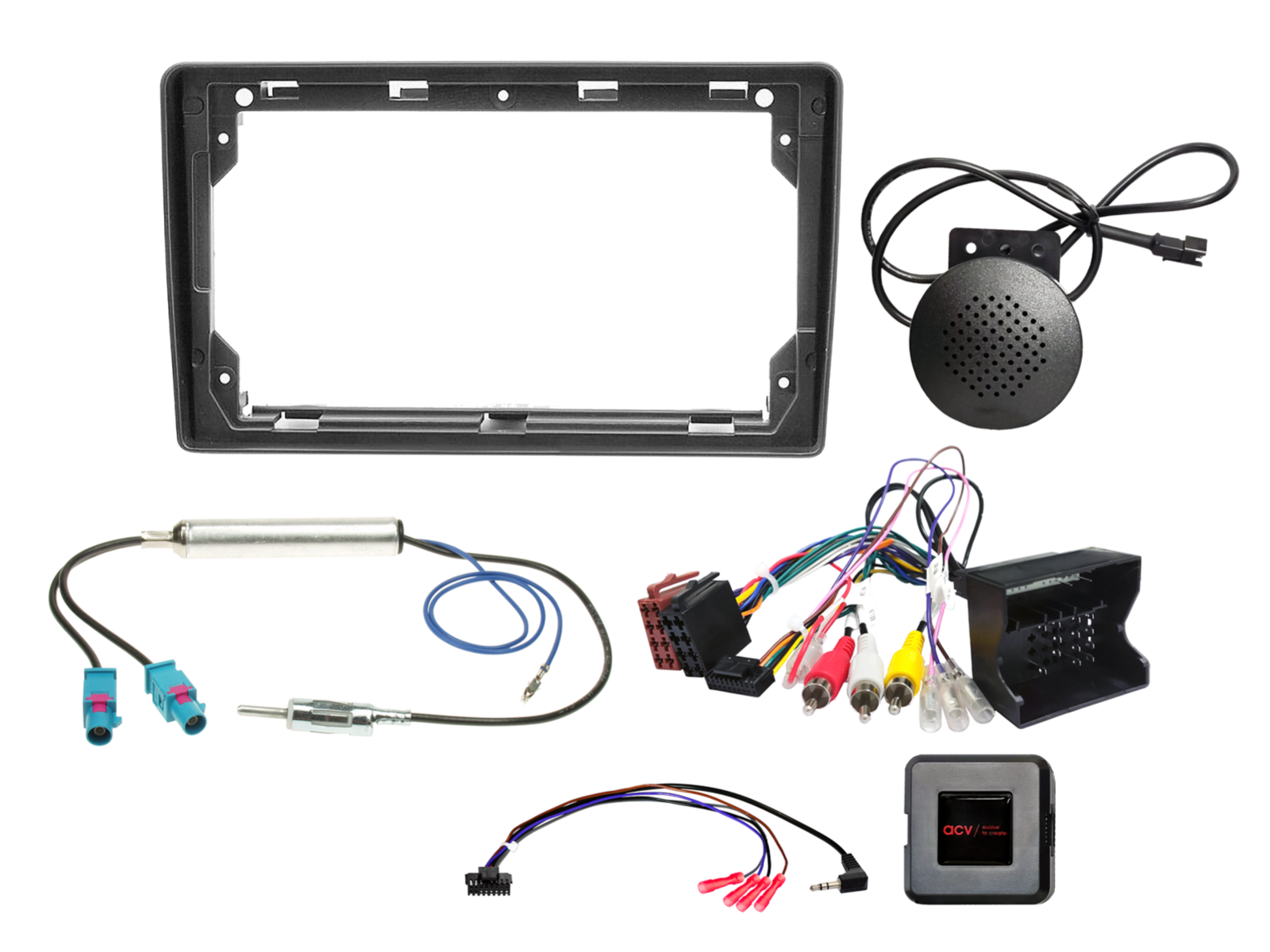

Leveringsomvang:
9" Radioblende Citroen/Fiat/Peugeot/Toyota schwarz > Artikel: 381040-91-1
LFB Citroën/Peugeot 40-pins Quadlock Multilead PDC achter, los > Artikelnummer: 42xpg013-0
Antennenadapter Fakra(m)(x2)>DIN(m) 12V Phantom lose > Artikel: 1524-05-0
Optioneel:
9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42
Geschikt voor:
Citroen Berlingo 2008-2018
Citroen C2 2004-2009
Citroen C3 2005-2010
Citroen Jumpy 2007-2016
Fiat Scudo 2007-2016
Peugeot 207 2006-2015
Peugeot 307 2005-2009
Peugeot Expert 2007-2016
Peugeot Partner 2008-2015
Toyota Proace 2013-2016
