9-inch radio-inbouwframe met CAN-bus-aansluitkit voor Peugeot
Veel autofabrikanten monteren eigen voertuigspecifieke radio's die visueel zijn afgestemd op de middenconsole.
Inbouwkits bevatten alle onderdelen voor het vervangen van een OEM-toestel.
Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het inbouwapparaat en voor het herstellen van voertuigfuncties, inbegrepen in de levering.
Neem de inbouwaanbevelingen van de afzonderlijke onderdelen in acht.
In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen.
Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen.
Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen.
Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen.
Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd.
Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening op werking.
Let op:
CAN-bus
Aansluiting: 40-pins Quadlock Peugeot-stekker
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)
Aansluiting: OEM AUX > cinch(m) rood / wit
Aansluiting: cinch(m) geel niet gebruikt
blauw: +12 V antenne-afstandsbediening
Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-apparaat met volumeknop
Voertuigen zonder Bosch OEM-apparaat
Voertuigen zonder Continental RD5 OEM-cd-tuner Silverbox
Voertuigen zonder Continental RD45 OEM-apparaat met volumeknop*
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem
Voertuigen zonder JBL OEM-geluidssysteem
Voertuigen met PDC achter:
Waarschuwingssignaal-interface BMW/Citroën/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc
Voertuigen met PDC-schakelaar:
PDC-weergave moet zijn geactiveerd
Voertuigen met ECO-modus:
+12V-constante stroom, klem 30 van de accu, beveiligd met zekering
Radiofrontpaneel met schakelaarstrip
9" tablet-toestellen met trapeziumvormige monitor
9" modulaire toestellen met trapeziumvormige monitor en Silverbox
9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren
Toestelmontage met individuele accessoires
Displaymontage met individuele accessoires
Bevestig het radiofrontpaneel met geschikte middelen extra in de radio-uitsparing
Pas de pasvorm indien nodig bij met gereedschap uit de werkplaats
Ondersteuning voor voertuiginstellingen (zie BDA)
Instellingen van de dimschakelaar voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 04/2011
Peugeot 308 (4/4 GTI/4 SW/4 CC) 05/2011 - 07/2015
Peugeot 408 2011 - 2021
Kleur: piano zwart
Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm
De volgende signalen worden beschikbaar gesteld:
Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking, klem 15
oranje: +12V verlichting, klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa (GND) handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm
Stuurwielbediening
Voertuiginstellingen worden ondersteund

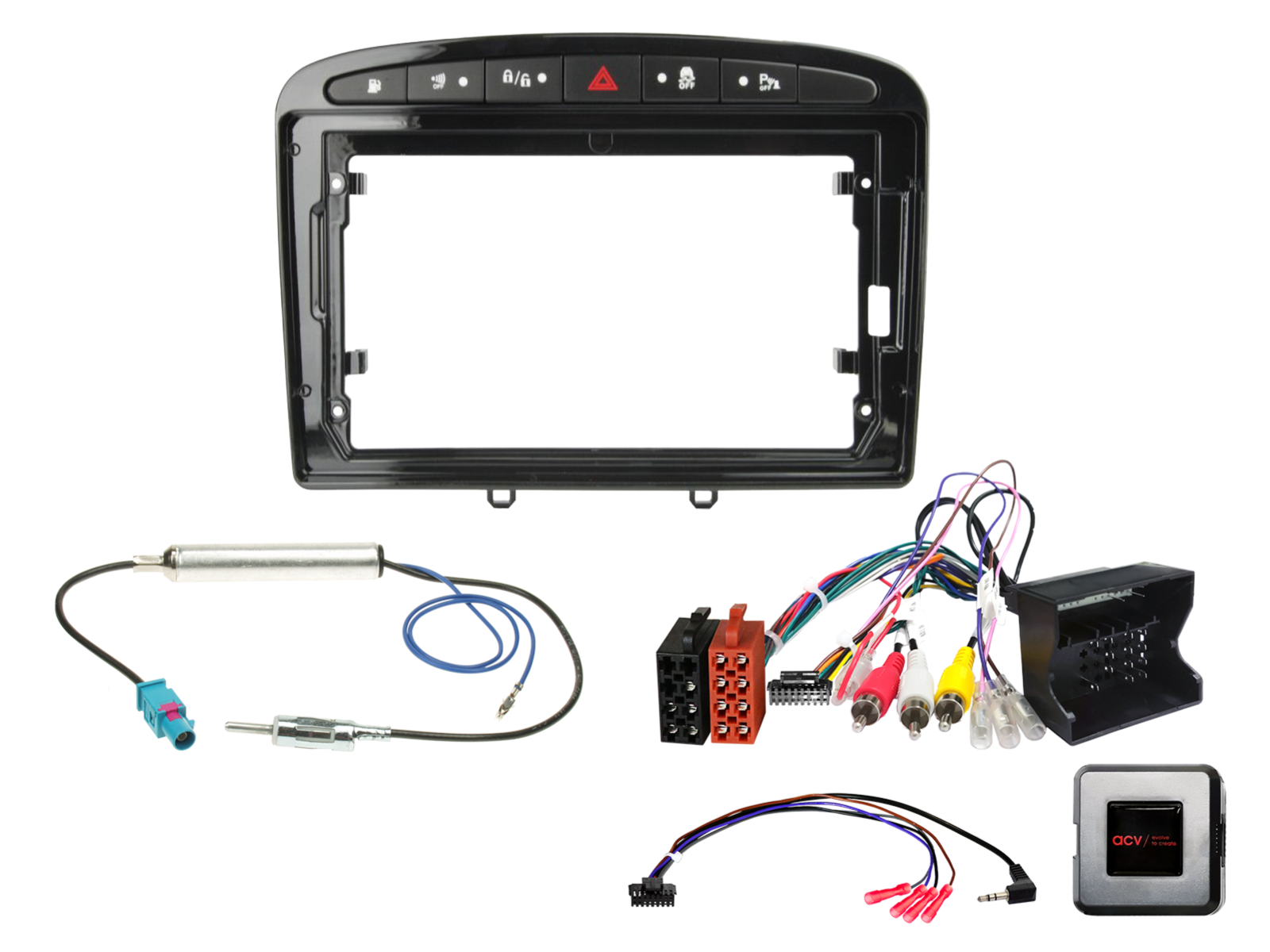

Leveringsomvang:
9" radio-frontpaneel Peugeot 308 09/2007-07/2015 pianolak > Artikelnummer: 381041-90-1
SWI Citroën/Fiat/Peugeot/Toyota Multilead RD4 OEM-apparaat los > Artikelnummer: 42xpg007-0
Antenneadapter Fakra(m)(x2)>DIN(m) 12V Phantom los > Artikelnummer: 1524-05-0
Optioneel:
9" radio-paneel accessoire naar 10" display adapter, Artikel: 271000-42
Geschikt voor:
Peugeot 308 2007-2015
