ATTB “Made in Germany” 4724.02
Antennentechnik Bad Blankenburg staat al sinds 1919 met eigen onderzoek, ontwikkeling en productie voor radiografische netwerkoplossingen van de hoogste kwaliteit en betrouwbaarheid “Made in Germany”.
Betrouwbare en krachtige antennes met optimale signaalkwaliteit zijn onmisbaar voor communicatie, infotainment, navigatie en het netwerken en besturen van machines met communicatiestandaarden zoals 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ en TETRA.
Naast standaardoplossingen omvat het ATTB-assortiment ook speciale ontwikkelingen en toepassingen op maat, onder andere voor de auto-industrie.
Nauwe samenwerking op het gebied van onderzoek en ontwikkeling met toonaangevende organisaties en onderzoeksinstellingen heeft geresulteerd in meer dan 40 patenten en talrijke innovaties.
Het hele productieproces voor het brede assortiment voertuigantennes en antenneaccessoires voor veel populaire voertuigen is gecertificeerd volgens de normen van de auto-industrie en de kwaliteit van de antennes wordt voortdurend gecontroleerd met behulp van onze eigen meetstations, van productontwikkeling tot lopende productie en eindinspectie.
Opmerking:
AM/FM-aansluiting: DIN(f) > DIN(m)
DAB/DAB+ aansluiting: SMB(f)
Externe voedingsspanning: Platte stekker 6,3 mm
rood: +12V antenne-afstandsbediening
Bij ontvangstproblemen:
Controleer antennekabel en antenneadapter op continuïteit
+12V-antenneafstandsbediening controleren
Voertuig controleren op fouten veroorzaakt door LED-verlichting achteraf
Controleer het voertuig op fouten die worden veroorzaakt door aftermarket spanningsomvormers / voedingseenheden USB-laadadadapter
Voertuig controleren op fouten veroorzaakt door digitale eindtrappen achteraf
Voor de volgende toepassingen:
DAB+ antennesplitter voor AM/FM DAB+ geschikte antennes
DAB+ ontvangst voor antennesystemen zonder passieve antenneversterker
Antenneversterker
Productkenmerken:

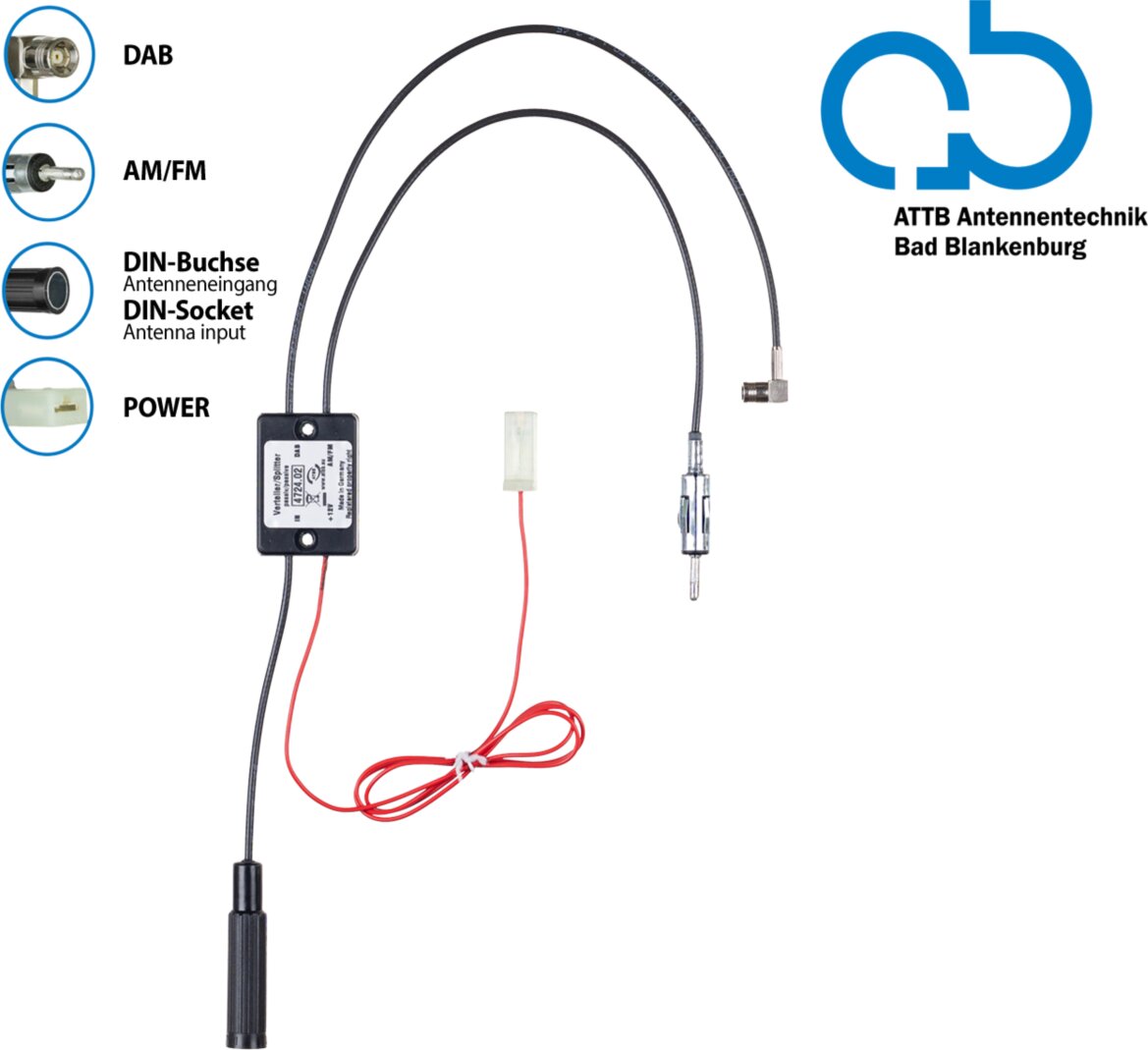

Passieve splitter: splitsing van het uitzendsignaal in AM/FM en DAB/DAB+
Fantoomvoeding: via een externe actieve antenne of een radioversterker
Kabeltype: RG 174
Diensten: AM/FM / DAB / DAB+
Aansluitingen: SMB(f) / DIN(f) / DIN(m)
Afmetingen:
L = 4,3 cm / B = 3,3 cm / H = 0,8 cm
Aansluiting:
AM/FM-ingang: DIN(f) RG174 / L=150 mm
DAB/DAB+ aansluiting: SMB(f) RG174 / L=300 mm
AM/FM-aansluiting: DIN(m) RG174 / L=300 mm
Externe voedingsspanning: Platte stekker 6,3 mm
Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB/DAB+: 174 MHz - 230 MHz
L-band: 1452 MHz - 1492 MHz
Stroomvoorziening:
AM/FM
DAB+: +12V extern
Stroomverbruik:
AM/FM DAB/DAB+: 100max.
Geschikt voor:
AM
FM
DAB
