Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

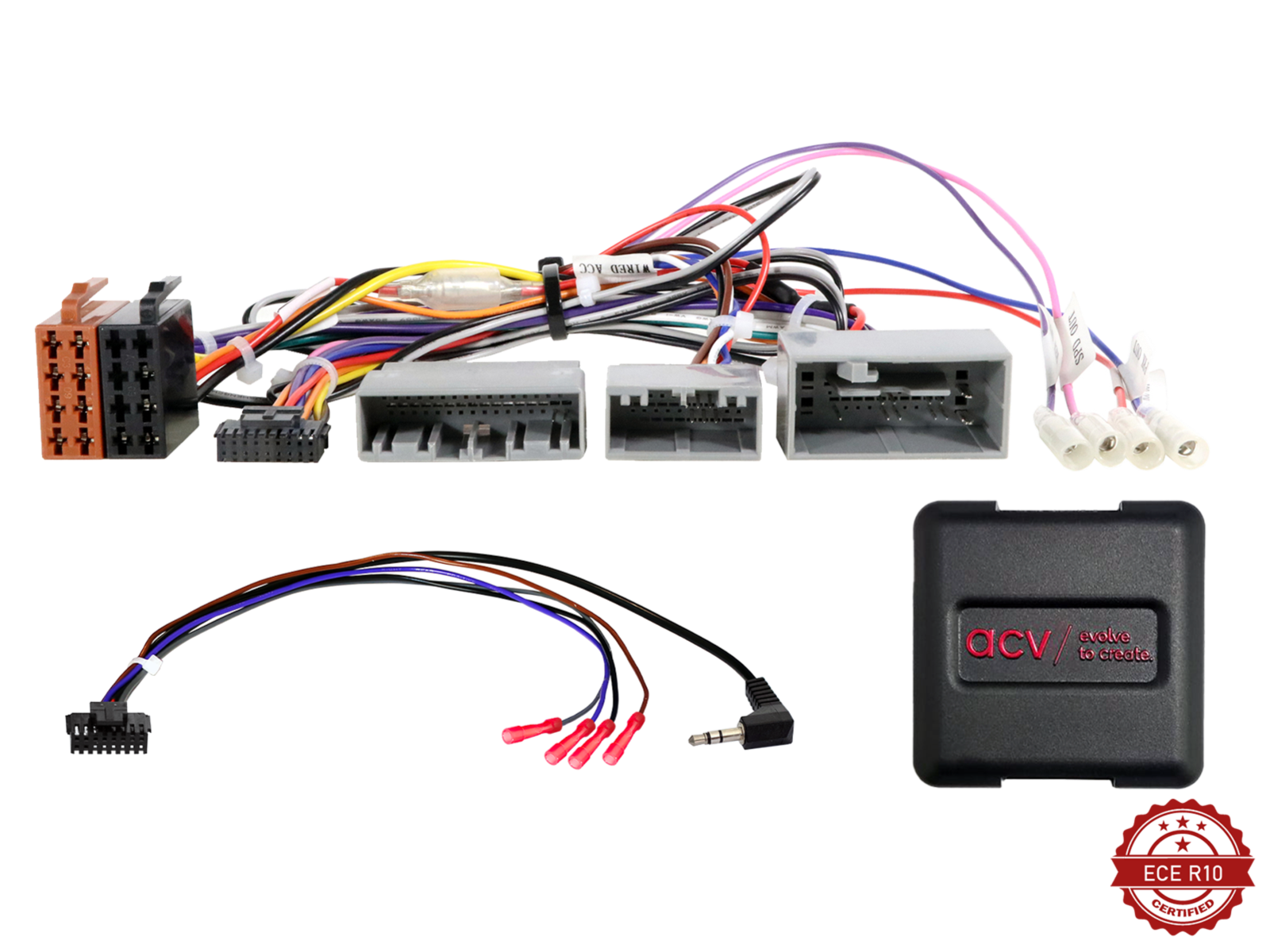

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
connector: 52-pins Fiat
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM-achteruitrijcamera > RCA(m) geel (ingang achteruitrijcamera)
instellingen voor datum/tijd worden niet ondersteund
voertuiginstellingen worden niet ondersteund
voertuigen met OEM-achteruitrijcamera OEM-connector:
rood: Pin 31 Video+
wit: Pin 32 Video -
zwart: Pin 33 afscherming
DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)
Toepassing in voertuigen:
Alfa 4C (960) 01/2014 - 08/2018*
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021*
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018
De volgende signalen zijn beschikbaar:
Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerremsignaal
belastbaarheid uitgangen: max. 250 mA
stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelweerstand min. 150 Ohm
SWC
*voertuigen met Continental touchscreen OEM HU
Geschikt voor:
Universeel
Alfa Romeo Giulietta 2013-2021
Alfa Romeo Mito 2013-2018
