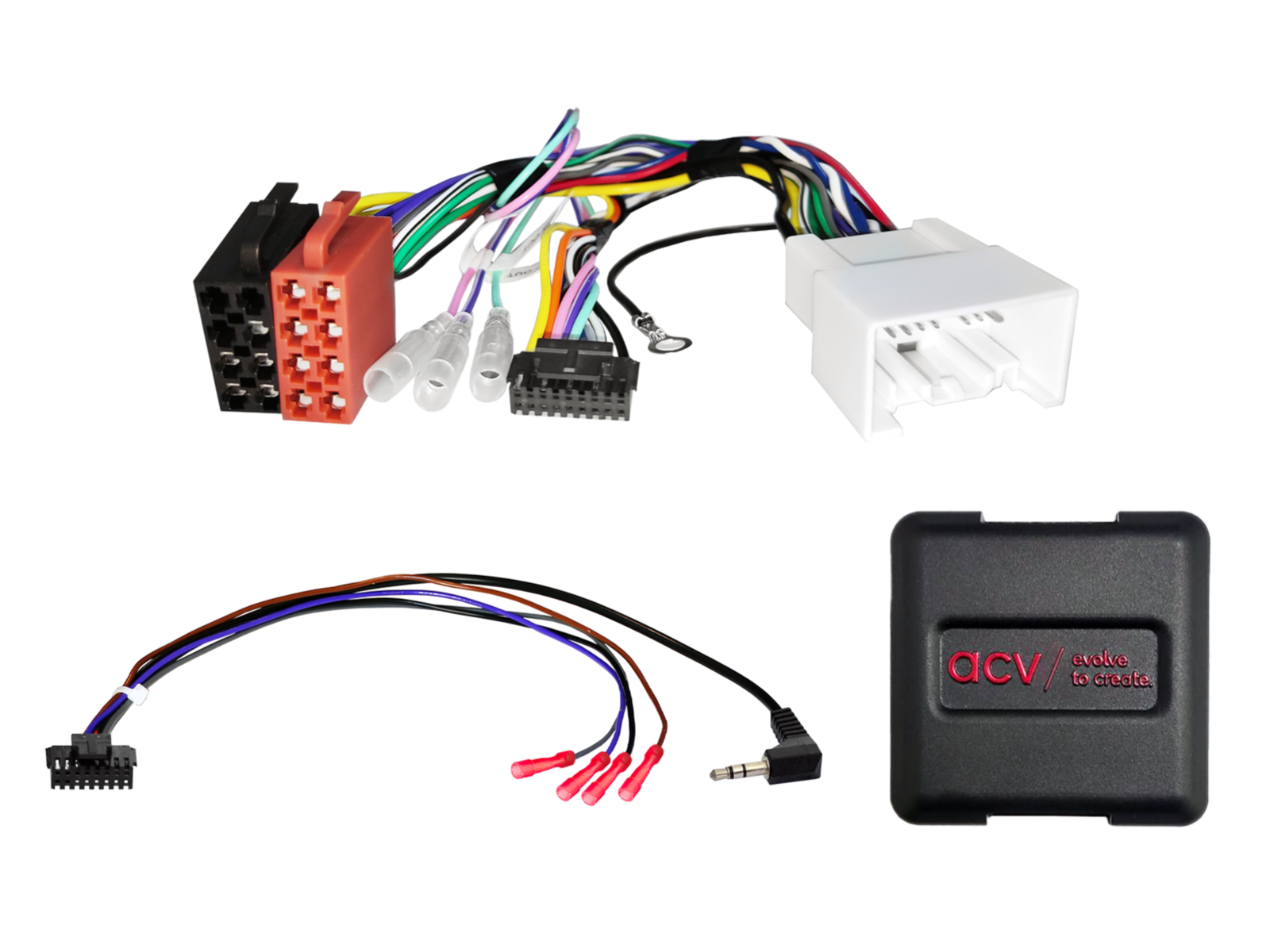

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 20-pins Mitsubishi-stekker
Voertuigen zonder Rockford Fosgate OEM-geluidssysteem*
Zwart: massa klem 31
Geschikt voor de volgende voertuigen:
Mitsubishi Outlander (CW0) 10/2012 - 10/2015
Mitsubishi Outlander (CW0) 10/2015 - 08/2018
Mitsubishi Outlander (CW0) 09/2018 - 03/2022
De volgende signalen zijn beschikbaar:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
* Voertuigen met Rockford Fosgate OEM-geluidssysteem > Artikel: 42xmt009
Geschikt voor:
Mitsubishi Outlander 2012-2022
