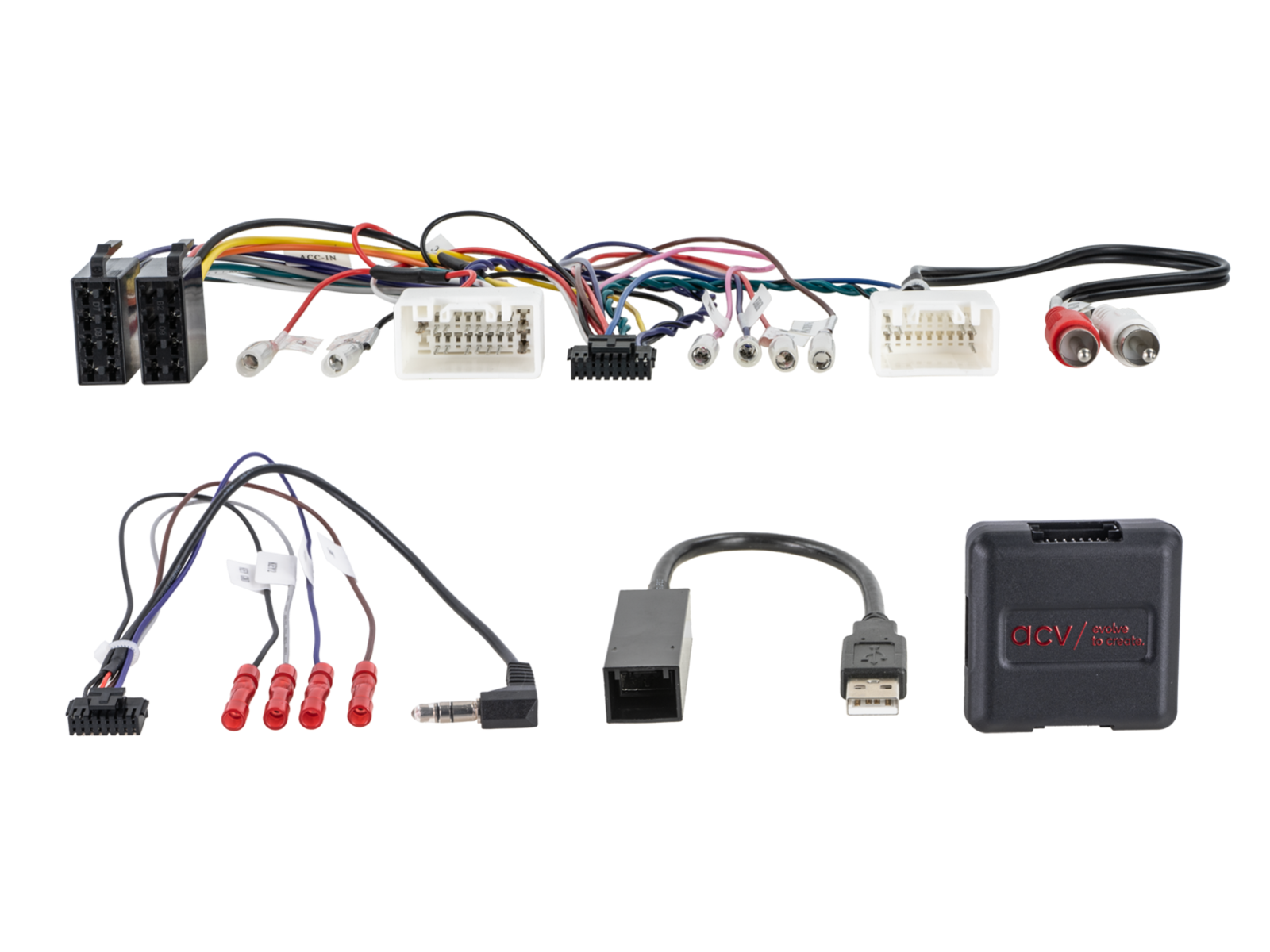

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 18-pins / 20-pins Mitsubishi-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Voertuigen met Rockford Fosgate OEM-geluidssysteem:
Faderfunctie niet ondersteund
Mitsubishi Pajero (V80) met afwijkende software niet ondersteund:
Voertuigbussysteem wordt gestoord
Voertuigfunctie wordt beïnvloed
Controleer de voertuigfunctie vóór de eindmontage
Dippschakelaar-instellingen voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Mitsubishi ASX (GAO) 11/2016 - 08/2019
Mitsubishi ASX (GAO) 09/2019 - 10/2021
Mitsubishi L200 (KJOT) 10/2015 - 08/2019
Mitsubishi L200 (KJOT) 09/2019 - 10/2022
Mitsubishi Outlander (CWO) 10/2012 - 10/2015
Mitsubishi Outlander (CWO) 10/2015 - 08/2018
Mitsubishi Outlander (CWO) 09/2018 - 03/2022
Mitsubishi Pajero (V80) 10/2014 - 08/2018
Mitsubishi Shogun (V80) 2014 - 2018
De volgende signalen zijn beschikbaar:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
Rockford Fosgate OEM-geluidssysteem ondersteund
Geschikt voor:
Mitsubishi ASX 2016-2021
Mitsubishi Lancer 2010-2017
Mitsubishi L200 2015-2022
Mitsubishi Outlander 2012-2022
Mitsubishi Pajero 2014-2018
