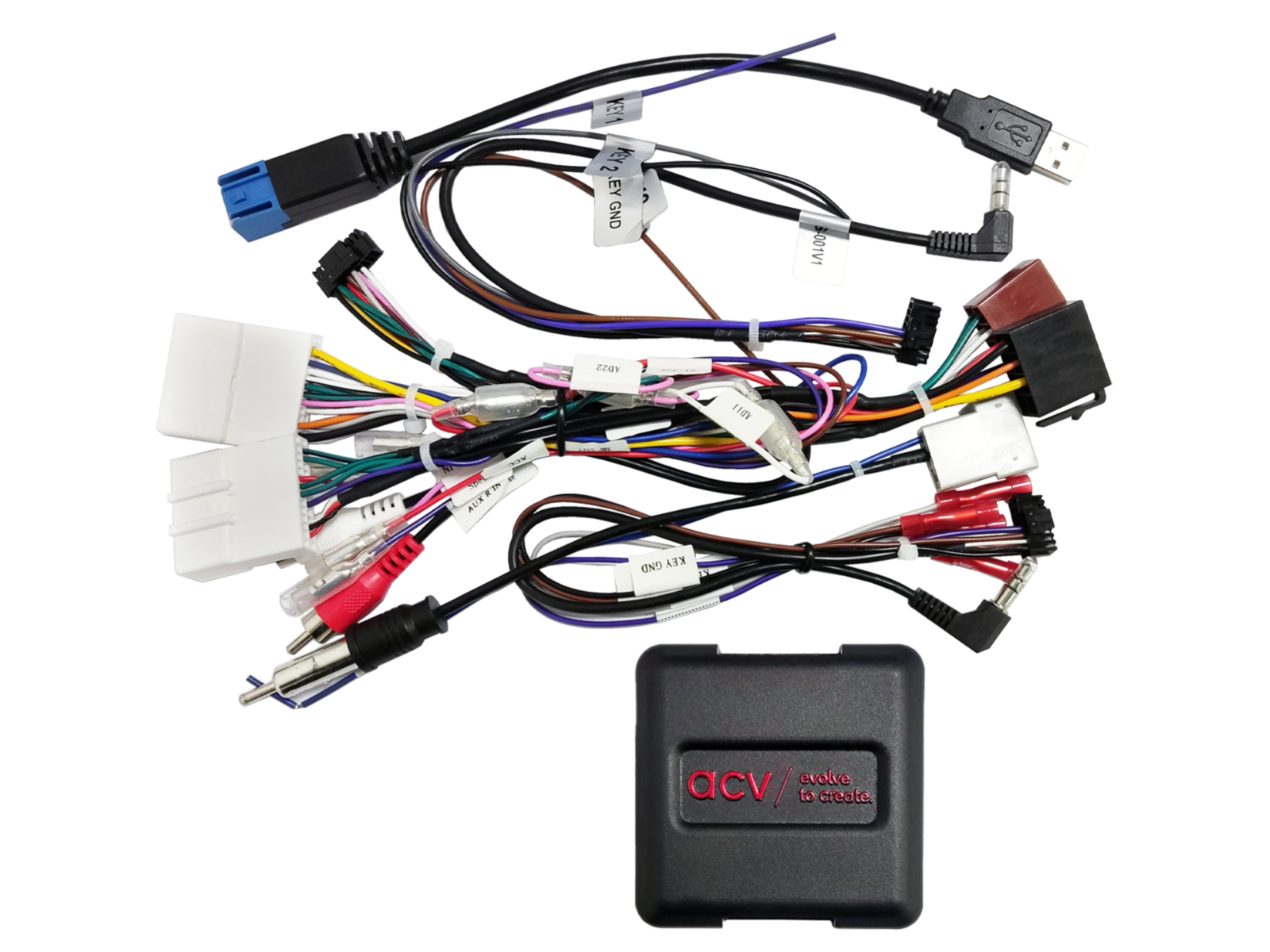

Adapter voor stuurwielafstandsbediening Nissan
Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het retrofitapparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.
Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.
Opmerking:
CAN-bus
Aansluiting: 20 pin / 24 pin Nissan-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne > DIN(m)
Aansluiting: OEM AUX > Cinch(m) rood/wit
Aansluiting: OEM USB > USB-A
blauw: +12V antenne afstandsbediening
Voertuigen zonder 360° OEM-camerasysteem
OEM AUX:
Controleer op juiste toewijzing door te meten met OEM-apparaat vóór installatie
Ondersteunde datum-/tijdinstellingen
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan Micra (K14) 03/2017 - 08/2019*
Nissan Pulsar (C13) 10/2014 - 06/2018
Nissan Qashqai (J11) 03/2014 - 07/2017**
Nissan Titan (H61) 2015 – 2019
De volgende signalen zijn voorzien:
Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Ondersteunde datum/tijd-instellingen
*Voertuigen zonder OEM PDC / OEM achteruitrijcamera
**Voertuigen met Acenta-uitrusting
Algemene installatie-instructies:
Controleren:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: Schakel het OEM-apparaat spanningsloos en verwijder het.
3: Schakel de spanning uit en controleer alle interfaceverbindingen op juistheid en continuïteit.
Aansluiting en aansluitvolgorde:
1: Schakel de instellingen en hardwareconfiguratie van de interface uit.
2: Controleer de configuratie van de radioaansluitkabel.
3: Sluit de radioaansluitkabel aan volgens de handleiding van het achteraf aan te sluiten apparaat.
4: Sluit alle andere aansluitingen aan volgens de handleiding van het uitbreidingsapparaat.
5: Sluit de totale installatie met de onder spanning staande aansluitkabel aan op het voertuig.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA.
7: Configuratie van het retrofit-apparaat volgens de bedieningsinstructies voor het retrofit-apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en anderen
8: Functietest stuurwielafstandsbediening en voertuig
Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Aansluiting na wijziging zie hierboven 5 tot 8
Als de interface of het voertuig niet goed werkt:
1: Reset naar het OEM-apparaat
2: OEM-apparaat bedienen
3: CAN-busstatus herstellen
4: Controleer de hardwareconfiguratie van de interface
5: Verbinding na CAN-busrust zie hierboven 5 tot 8
Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengstukken van losse kabels die in de informatietekst of in de bedieningshandleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.
Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen worden uitgevoerd door opgeleid vakpersoneel
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door te meten en te kalibreren met behulp van het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd, zonder garantie op schade aan het voertuig, het retrofit-apparaat of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie doen vervallen.
Geschikt voor:
Nissan Qashqai 2014-2017
Nissan X-Trail 2014-2017
Nissan Pulsar 2014-2018
Nissan Micra 2017-2019
Nissan Titan 2015-2019
