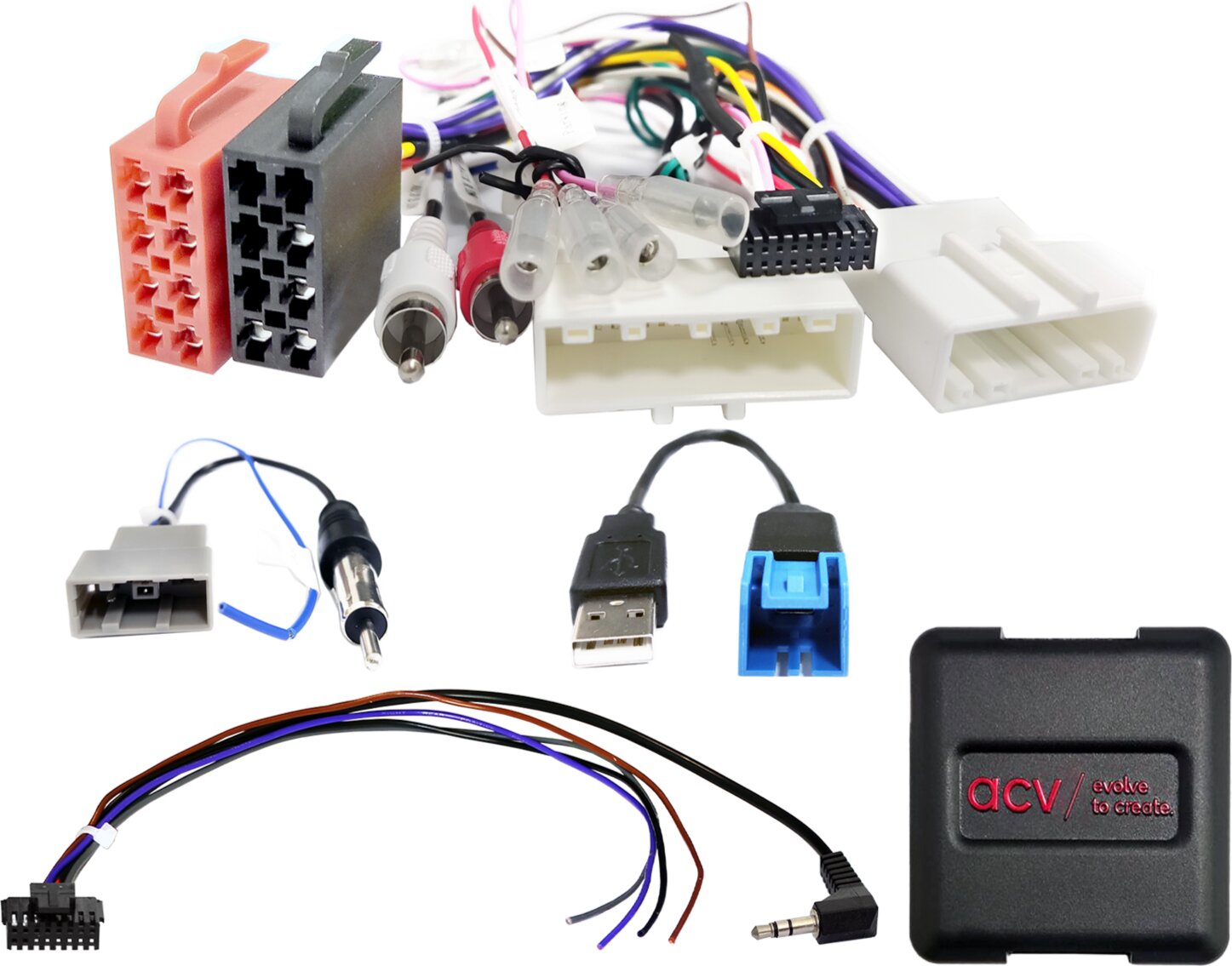

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 20-pins / 32-pins Nissan-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne GT13(f) > DIN(m)
Aansluiting: OEM AUX > Cinch(m) rood/wit
Aansluiting: OEM USB > USB-A
blauw: +12V antenne afstandsbediening
Voertuigen met Visia-uitrusting
Voertuigen zonder OEM-navigatie
Voertuigen zonder 360° OEM-camerasysteem
Ondersteunde datum/tijd instellingen
OEM AUX: controleer op correcte toewijzing door te meten vóór installatie
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan Pulsar (C13) 10/2014 - 06/2018
Nissan Qashqai (J11) 03/2014 - 07/2017*
Nissan X-Trail (T32) 07/2014 - 07/2017*
De volgende signalen zijn voorzien:
Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Ondersteunde datum/tijd-instellingen
*Voertuigen met 360° OEM-camerasysteem Artikel in voorbereiding:
LFB Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin camera > Artikel: 42xns025
Opmerking:
CAN Bus
Aansluiting: 20 pin / 32 pin Nissan-stekker
Aansluiting: OEM AUX > Cinch(m) rood/wit
Aansluiting: OEM USB > USB-A
Voertuigen met Visia-uitrusting
Voertuigen zonder OEM Navigatie
Voertuigen zonder 360° OEM-camerasysteem*
Ondersteunde datum/tijd instellingen
Geschikt voor de volgende voertuigen:
Nissan Pulsar (C13) 10/2014 - 06/2018
Nissan Qashqai (J11) 03/2014 - 07/2017**
Nissan X-Trail (T32) 07/2014 - 07/2017**/***
Alleen voor het basismodel "Visia" zonder OEM-navigatie.
De volgende signalen zijn voorzien:
Handrem signaal
Signaal achteruitrijden
Ontsteking
Snelheid
Stuurwielafstandsbediening
Ondersteunde datum/tijd instellingen
*Voertuigen met 360° OEM-camerasysteem:
**LFB Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin camera > Artikel: 42sns025
***LFB Nissan Altima/Murano/X-Trail 20Pin/40Pin camera > Artikel: 42sns024
Aansluitkabel voor de volgende radiofabrikanten:
LFB kabel 42s/acv > Alpine aansluiting: 42ctalpinelead
LFB kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
LFB kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB-kabel 42s/acv > Apparaten met LFB-leerfunctie: 42ctsmartlead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead
Vervanger van de 42sns009
Geschikt voor:
Nissan Qashqai 2014-2017
Nissan X-Trail 2014-2017
Nissan Pulsar 2014-2018
