Productbeschrijving

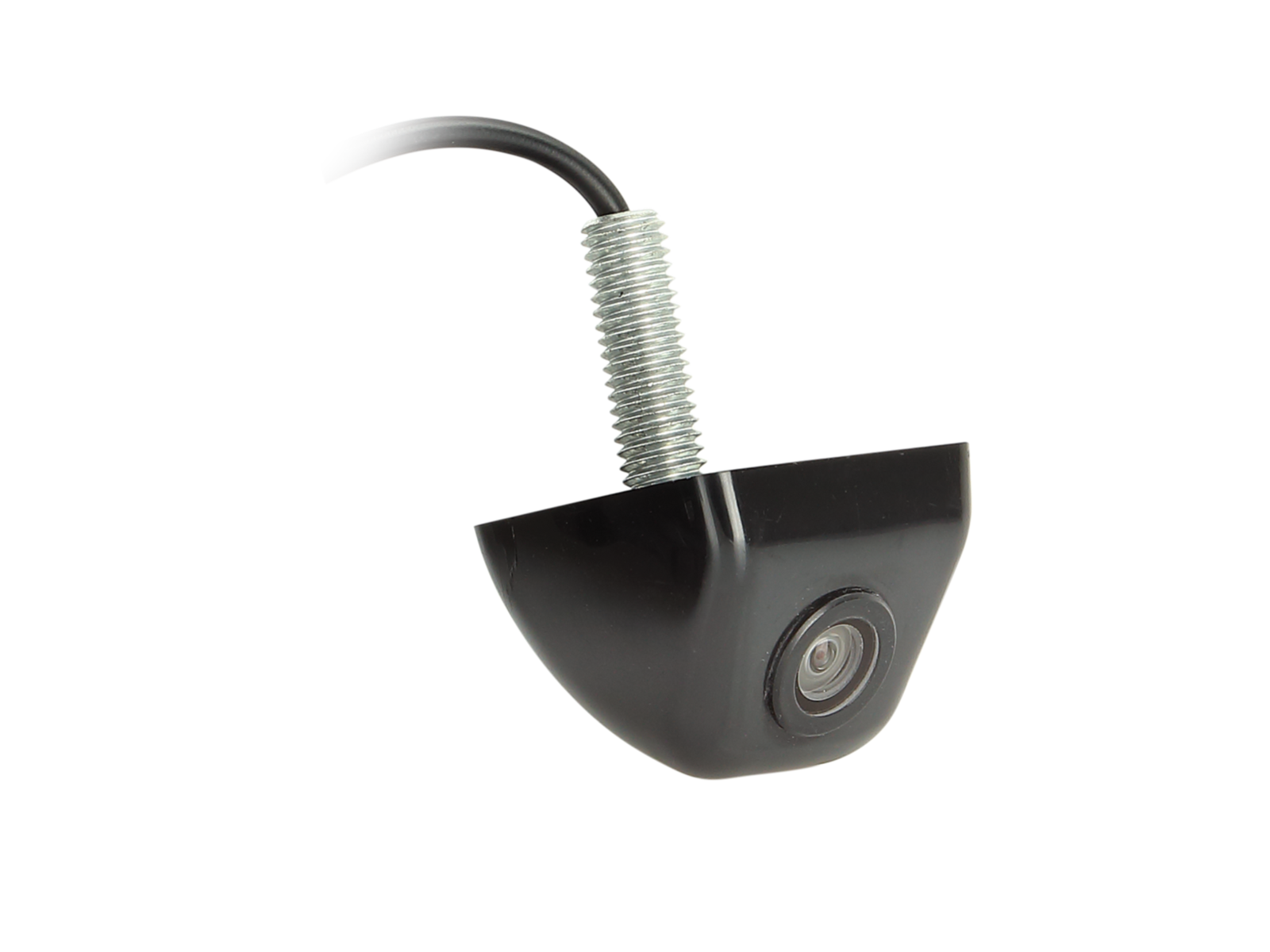

De universele vierkante achteruitrijcamera is de ideale oplossing voor automonteurs die op zoek zijn naar een betrouwbare en veelzijdige achteruitrijcamera. Deze camera is eenvoudig te installeren en geschikt voor een groot aantal voertuigtypes.
Voordelen van de achteruitrijcamera
Universele compatibiliteit: de camera kan in verschillende voertuigmodellen worden gebruikt, waardoor hij een flexibele keuze is voor garages.
Eenvoudige montage: dankzij de vierkante onderbouw kan de camera snel en eenvoudig worden gemonteerd.
Robuust ontwerp: de camera is ontworpen voor gebruik onder verschillende weersomstandigheden en heeft een lange levensduur.
Technische details
De camera biedt een heldere beeldkwaliteit en is compatibel met de meeste monitoren. Hij is ideaal voor gebruik in verschillende soorten voertuigen en biedt betrouwbare ondersteuning bij het achteruitrijden.
Technische gegevens
Algemene specificaties
Vorm: vierkant
Montagetype: onderbouw
Kleur: zwart
Materiaal: kunststof
Afmetingen: L / B / H - 26 mm / 29 mm / 21 mm
Stof- en waterdicht: IP68
Elektrische specificaties
Bedrijfsspanning camera: +3 V gelijkspanning
Voedingsspanning camera: +12 V / +24 V gelijkspanning > met spanningsomvormer
Stroomverbruik: 90 mA
Bedrijfstemperatuurbereik: -30 °C - 75 °C
Opslagtemperatuur: -40 °C - 80 °C
Optische specificaties
Sensortype: 1/4" CMOS
Beeldsysteem: NTSC-kleur
Effectieve pixels: 682 x 496
Lens: 1,9 mm / F 2.0
Min. lux: 0,3 lux
Resolutie: 480 TV-lijnen
Lenshoek: diagonaal 170°
Kijkhoek: horizontaal 120° verticaal 85° +5°
Aansluitingen
Aansluiting: rood: +12V / +24V geschakeld, laststabiel beveiligd, zwart: carrosseriemassa direct/GND, cinch(m) geel: video
Aansluiting: 4-pins acv-systeemstekker(m) Ø5,2 mm
Aansluitkabel aan de camera 1 m +/-: 4-pins acv-systeemstekker (m) Ø 5,2 mm, 1 jumper
Spanningsomvormer +3 V: 4-pins acv-systeemstekker (v) Ø 10 mm / 4-pins acv-systeemstekker (m) Ø 5,2 mm
Verlengkabel 6,5 m +/-: 4-pins acv-systeemstekker (vrouwelijk) Ø 10 mm / 4-pins acv-systeemstekker (mannelijk) Ø 5,2 mm, stroomkabel rood 3 m +/- doorverbonden: aansluiting op camera / aansluiting achteruitrijlicht op monitor, aardingskabel/GND zwart 3 m +/- doorverbonden: aansluiting carrosseriemaat/GND op camera / aansluiting carrosseriemaat/GND direct op monitor
Aansluitkabel 20 cm +/-: 4-pins acv-systeemstekker (vrouwelijk) Ø10 mm, rood: voedingsspanning, zwart: massa/GND, cinch (mannelijk) geel: video
Functies
Met oriëntatielijnen
Jumper: groen: oriëntatielijnen activeren/deactiveren
Extra's: oriëntatielijnen via jumper
Installatie-instructies
Voor de installatie > Controleer de kijkhoek en de uitlijning van de camera op de plaats van installatie met een testmonitor
Installatieaccessoires: Camera-aansluiting op interfaces: elektronisch sluitingsrelais 2V-12V/1,5A max > Artikel: 40-AD-REMOTE, Camera-aansluiting op achteruitrijlicht: Achteruitrijcamera spanningsstabilisator achteruitrijsignaal > Artikel: 771000-6100
Optionele accessoires: verlengkabel voor acv-camera 5 m > Artikel: 771000-6305, verlengkabel voor acv-camera 10 m > Artikel: 771000-6310, verlengkabel voor acv-camera 15 m > Artikel: 771000-6315
Belangrijke informatie
acv-camera's zijn geschikt voor continu gebruik
Aansluiting zonder spanningsomvormer +3V in de leveringsomvang beschadigt de camera
Geschikt voor:
Universeel Diverse modellen Diverse jaren
