Achteruitrij camera Tourneo Connect / VW Caddy

Achteruitkijkcamera Ford / VW

Ford
Ford Tourneo Connect (SK) 05/2022 - 2025

VW
VW Caddy V (SK) 11/2020 - 2025

ter vervanging van het OEM 3e remlicht

met hulplijnen / instelbare kijkhoek

Opmerking:

acv-camera's zijn geschikt voor continu gebruik bij +12 V.

Controleer vóór de installatie de kijkhoek en de uitlijning van de camera op de installatieplaats met een testmonitor.

Bedrijfsspanning camera: +3 V.
Voeding camera: +12 V / +24 V.

Aansluiting zonder spanningsomvormer +3 V in de leveringsomvang beschadigt de camera.

Voertuigen met enkele achterdeur.

aansluiting:
rood +12V geschakeld, belastbaar, gezekerd
zwart massa carrosserie direct

RCA(m) geel: video

jumper:
groen: hulplijnen activeren/deactiveren

Productkenmerken camera:

Uitvoering: kunststof
Kleur: zwart / rood
Extra's: hulplijnen via jumper en instelbare kijkhoek
Beeldsensor: 1/3" CMOS
TV-systeem: NTSC
Effectieve pixels: 976 x 592
Lens: 2,6 mm
Resolutie: 600 TV-lijnen
Lenshoek: diagonaal 160° + 5°
Kijkhoek: horizontaal 115° verticaal 80° + 5°
IP-classificatie: IP68
Aansluiting: 4-pins acv-systeemconnector (m) Ø5,2 mm
Bedrijfsspanning: +3 V DC
Voeding: +12 V / +24 V DC > met spanningsomvormer
Stroomverbruik: 100 mA
Bedrijfstemperatuur: -20 °C - 70 °C
Opslagtemperatuur: -40 °C - 80 °C

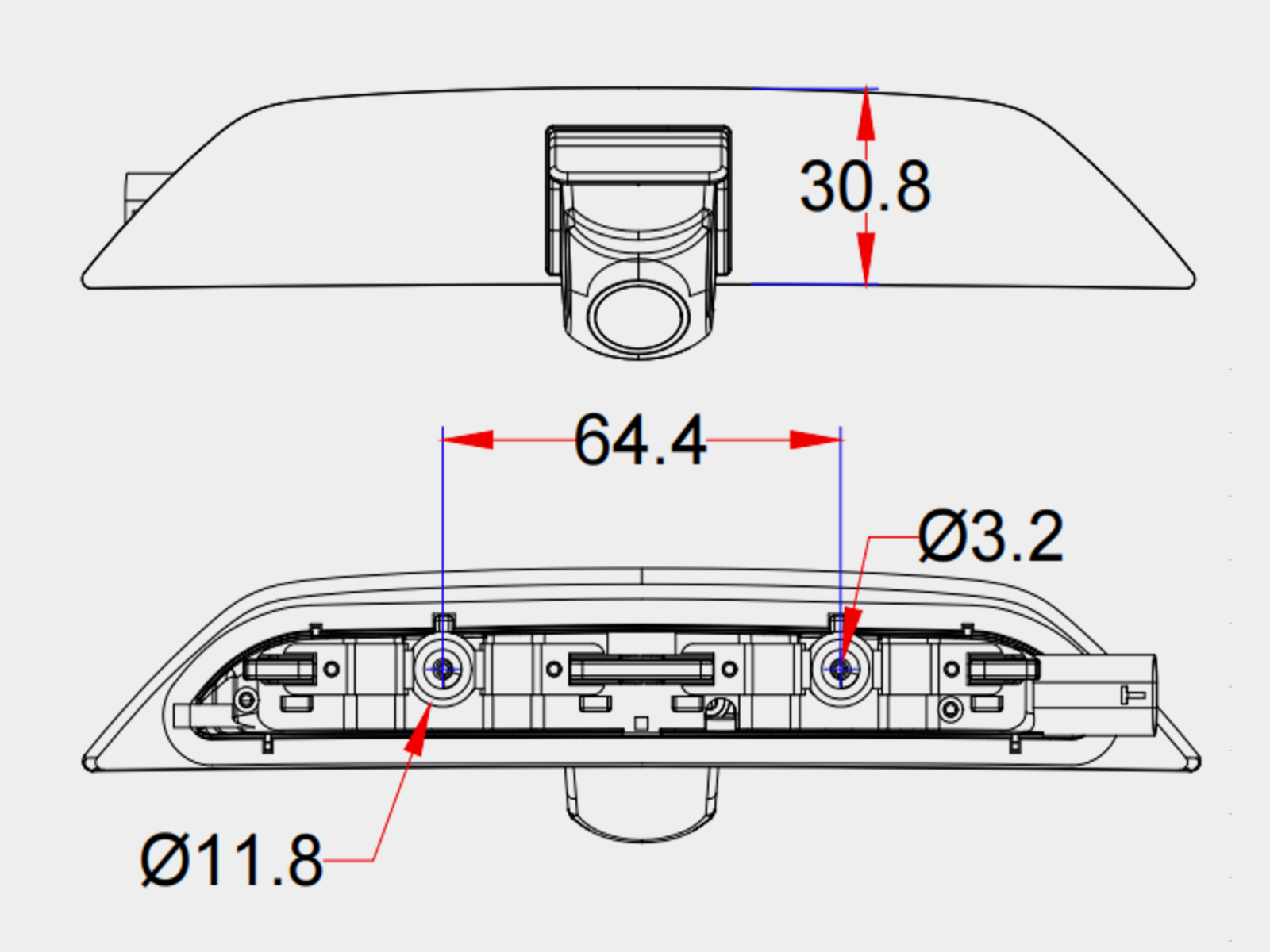

Afmetingen: OEM 3e remlicht

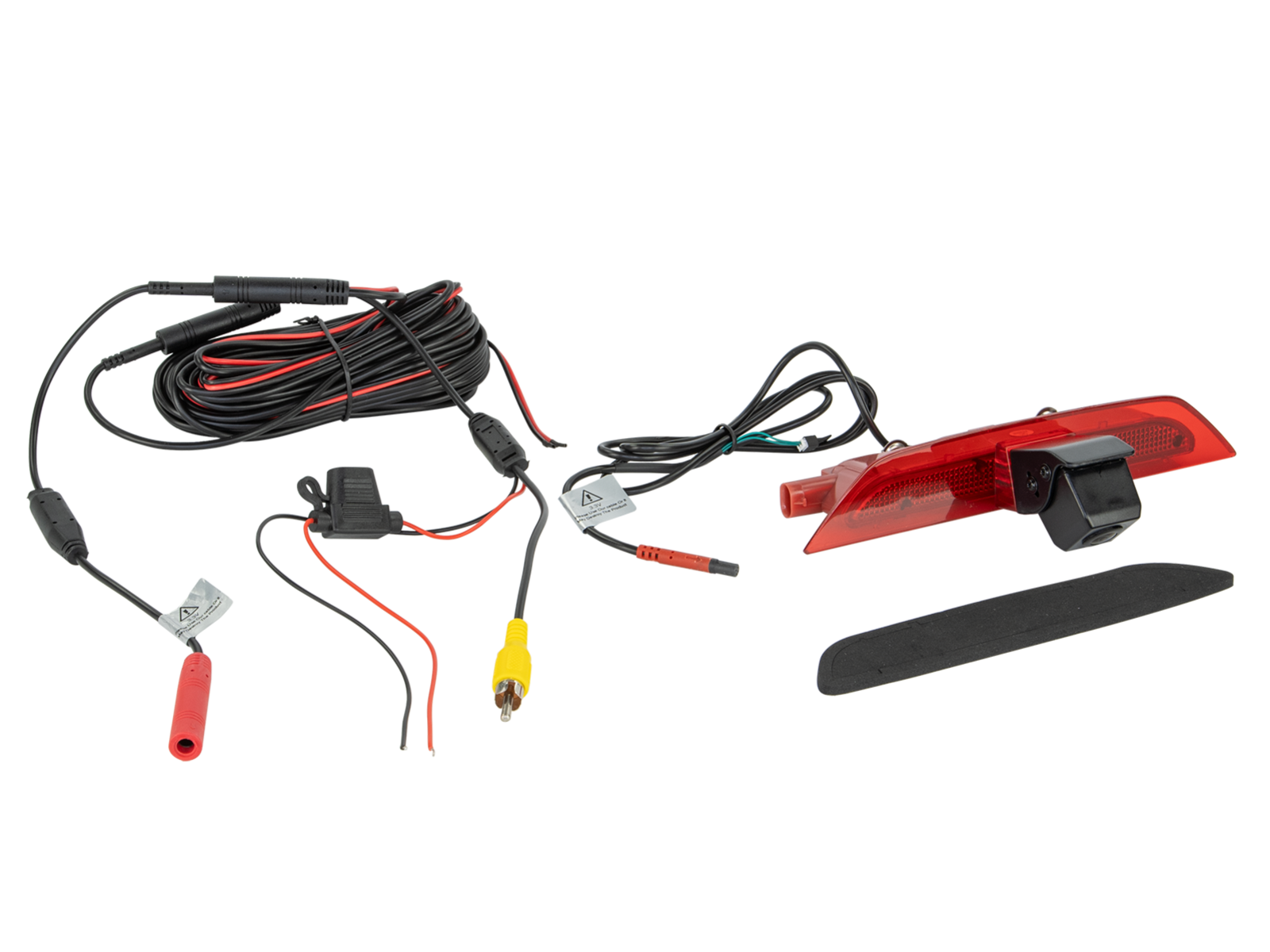

Pigtail bij de camera 3,3 m +/-:
4-pins acv-systeemconnector (m) Ø5,2 mm
1 jumper

Spanningsomvormer +3 V:
4-pins acv-systeemconnector (v) Ø10 mm / 4-pins acv-systeemconnector (m) Ø5,2 mm

Verlengkabel 6,5 m +/-:
4-pins acv-systeemconnector (vrouwelijk) Ø 10 mm / 4-pins acv-systeemconnector (mannelijk) Ø 5,2 mm
voedingskabel rood 3 m +/- inlegkabel: aansluiting op camera / aansluiting achteruitrijlicht op monitor
aardingskabel zwart 3 m +/- inlegkabel: aansluiting carrosserie direct/GND op camera / carrosserie direct/GND op monitor

Aansluitkabel 20 cm +/-:
4-pins acv-systeemconnector (vrouwelijk) Ø10 mm
rood: voeding
zwart: GND
RCA (m) geel: video

Installatieaccessoires:

cameraverbinding met interfaces:
Relais solid state sluiten 2V-12V/1,5A max > artikel: 40-AD-REMOTE
cameraverbinding met achteruitrijlicht:
Achteruitrijcamera spanningsstabilisator achteruitrijsignaal > artikel: 771000-6100

Optionele accessoire:

Camerakabelverlenging voor acv-camera 5 m > artikel: 771000-6305
Camerakabelverlenging voor acv-camera 10 m > artikel: 771000-6310
Camerakabelverlenging voor acv-camera 15 m > artikel: 771000-6315

Geschikt voor:
Ford Tourneo Connect 2022-2025
Volkswagen Caddy 2020-2025
