Achteruitrijcamera Citroën / Fiat / Opel / Peugeot
Citroën
Citroën Jumper (250) 10/2006 - 05/2014
Citroën Jumper (250) 05/2014 - 2023
Citroën Relay (250) 10/2006 - 05/2014
Citroën Relay (250) 05/2014 - 2023
Fiat
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023

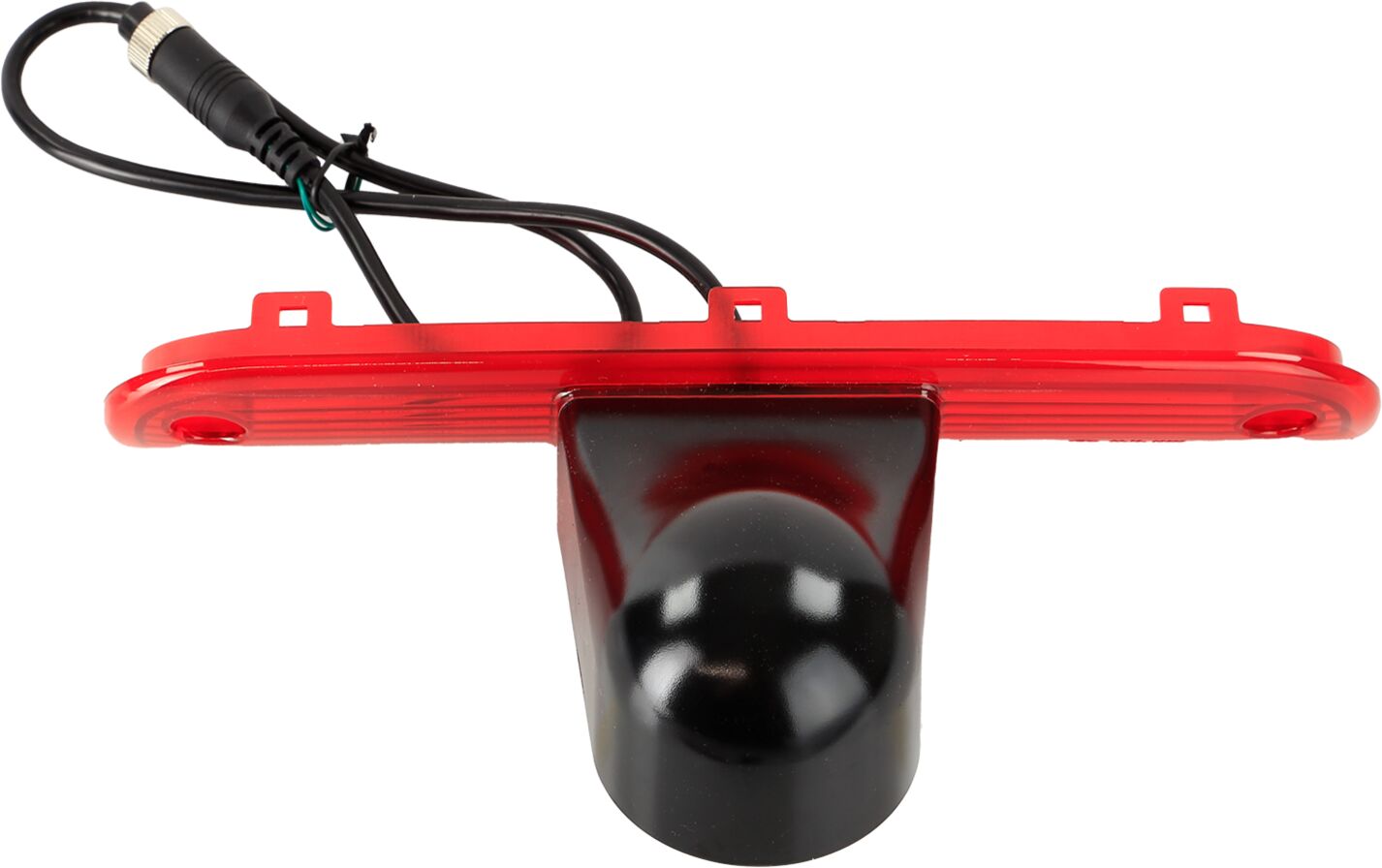

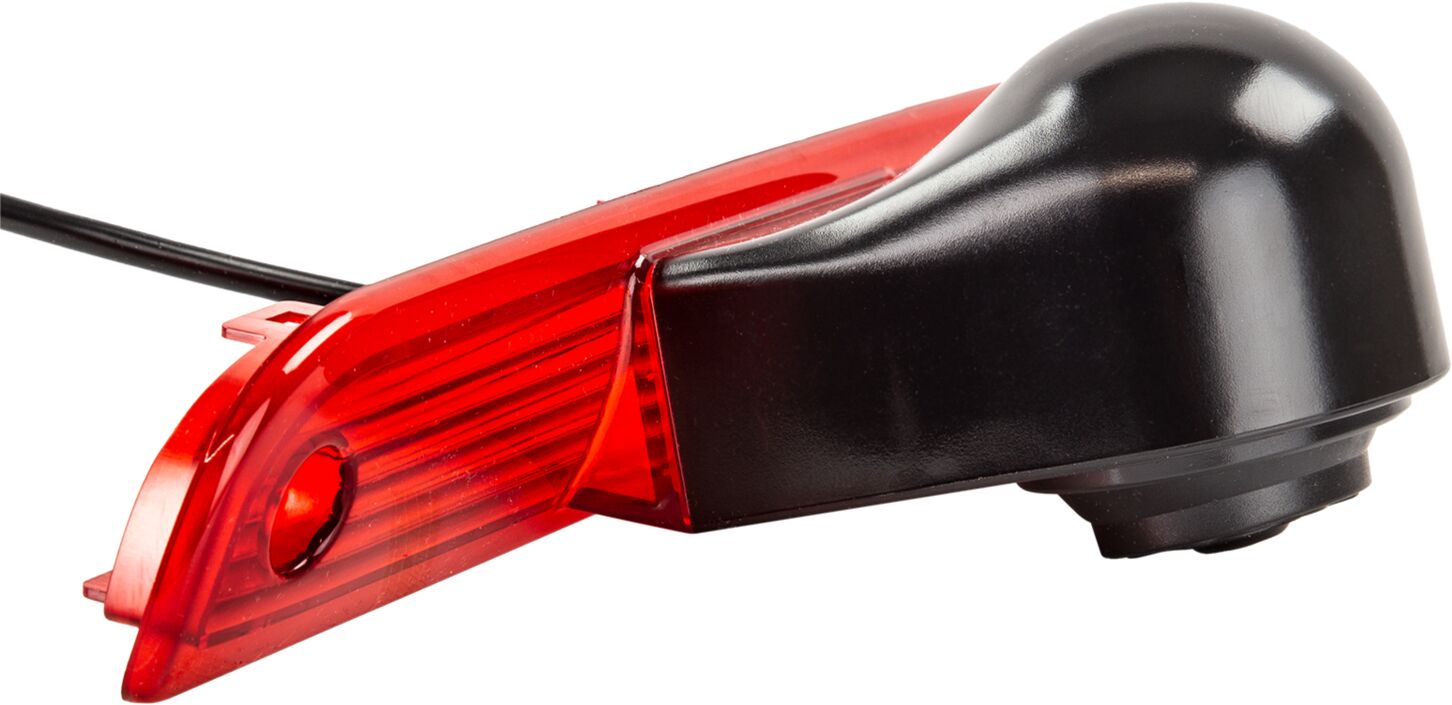

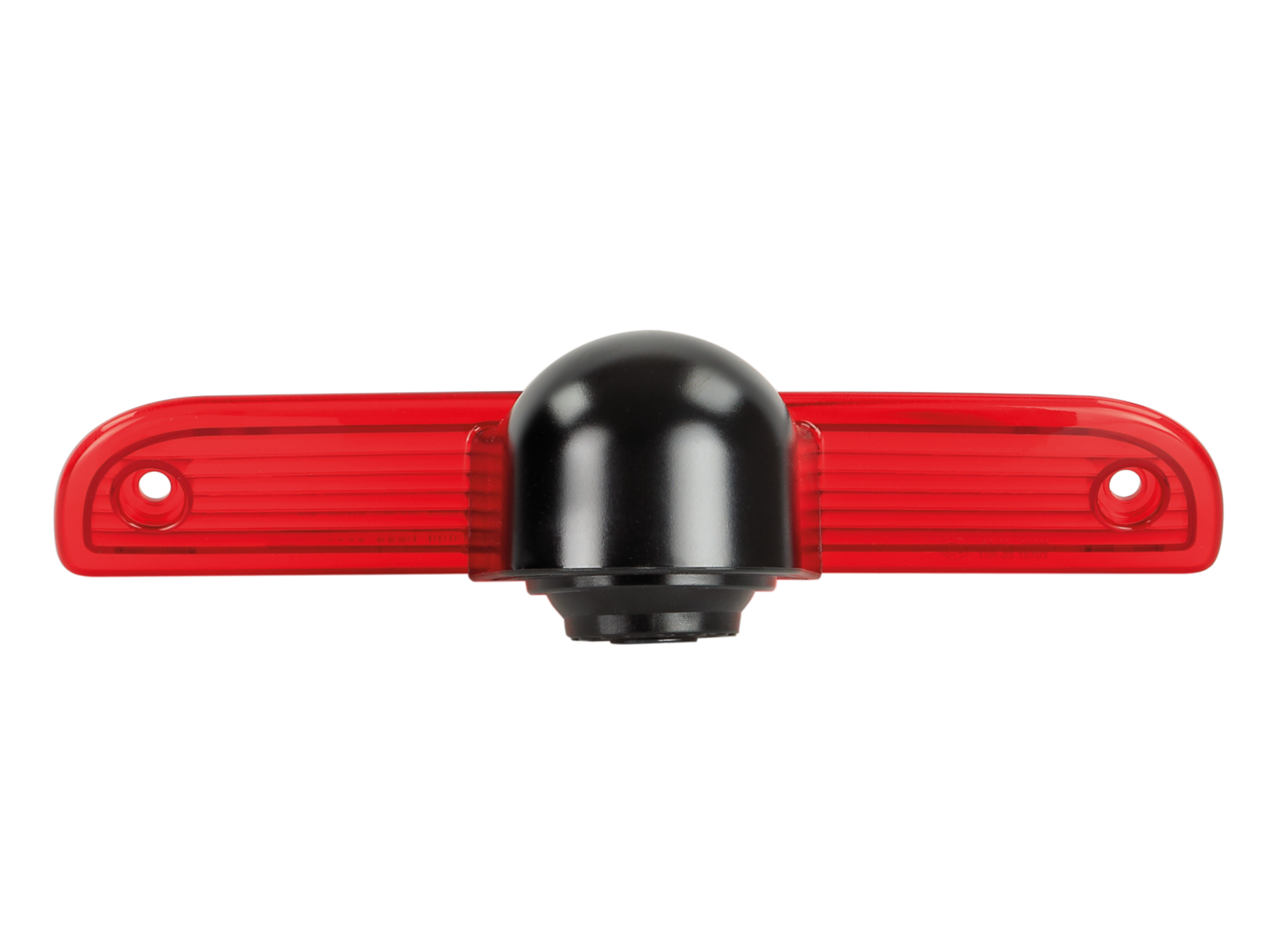

Voor het vervangen van de OEM 3e remlichtlens op voertuigen met binnenverlichting
Met oriëntatielijnen / nachtzichtfunctie / kijkhoek instelbaar 20°
Opmerking:
acv-camera's zijn geschikt voor continu gebruik
Voor installatie > Controleer de kijkhoek en de uitlijning van de camera op de plaats van installatie met behulp van een testmonitor
Voedingsspanning camera: +12V
Voedingsspanning camera: +12V
Voertuigen met interieur > Campers/werkplaatsbusjes:
Installatie door vervanging van de OEM-strooiplaat van het remlicht
Installatie zonder schroefverbinding door de laadruimte/het interieur
Aansluiting:
rood : +12V geschakelde belasting stabiel gezekerd
zwart: carrosseriemassa direct/GND
Cinch(m) geel: Video
Kabellus:
groen: ontkoppelen/aansluiten activeren/deactiveren oriëntatielijnen
Productkenmerken Camera:
Structuur: plastic
Kleur: zwart / rood
Extra's: Oriëntatielijnen via kabellus / Nachtzichtfunctie / Kijkhoek instelbaar 20°
Type sensor: 1/3” CMOS
Beeldsysteem: NTSC kleur
Effectieve pixels: 976 x 572
Lens: 1,9 mm / F 2,0
Min. lux: 0 met actieve nachtzichtfunctie
Resolutie: 600 TV lijnen
Lenshoek: diagonaal 160
Kijkhoek: horizontaal 115° verticaal 75° +5°
Stof- en waterbestendig: IP68
Aansluiting: 4-pins systeemaansluiting (m)
Bedrijfsspanning: +12V gelijkspanning
Voedingsspanning: +12V gelijkspanning
Stroomverbruik: 150mA met ingeschakelde nachtzichtfunctie
Bedrijfstemperatuurbereik: -30°C - 75°C
Opslagtemperatuur: -40°C - 80°C
Afmetingen OEM stoplicht

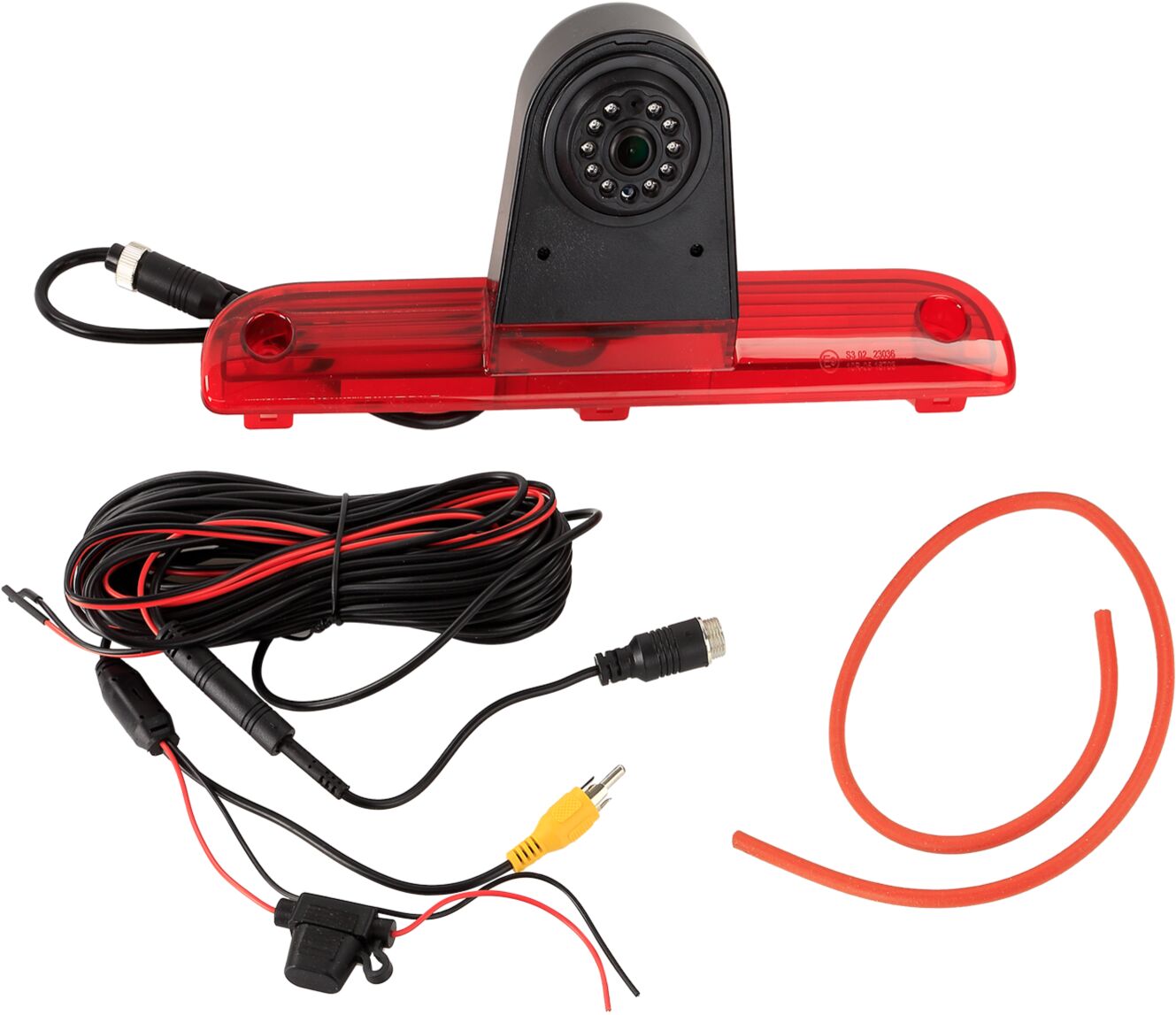

Aansluitkabel naar de camera 50cm +/-:
4-pins systeemconnector (m)
1 kabellus
Aansluitadapter 20cm +/-:
4-polige systeemstekker(f) > 4-polige acv systeemstekker(m) Ø5,2mm
Verlengsnoer 15m +/-:
4 pin acv systeem plug(f) Ø10mm / 4 pin acv systeem plug(m) Ø5.2mm
Voedingskabel rood 3m +/- bedraad: aansluiting camera / aansluiting achteruitrijlicht op monitor
Massakabel/GND zwart 3m +/- bedraad: aansluiting massa lichaam/GND naar camera / aansluiting massa lichaam/GND rechtstreeks naar monitor
Aansluitkabel 20cm +/-:
4 pins acv systeem connector(f) Ø10mm
rood: voedingsspanning
zwart: massa/GND
Cinch(m) geel: Video
Installatieaccessoires:
Aansluiting camera op interfaces:
NO-contactrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Camera aansluiting op achteruitrijlicht:
Achteruitrijcamera Spanningsstabilisator achteruitrijsignaal > Artikel: 771000-6100
Optionele accessoires:
Camerakabel verlenging voor acv camera 5m > Artikel: 771000-6305
Camerakabel verlenging voor acv camera 10m > Artikel: 771000-6310
Camerakabel verlenging voor acv camera 15m > Artikel: 771000-6315
Geschikt voor:
Fiat Ducato 2015-2024
Citroen Jumper 2014-2024
Peugeot Boxer 2014-2024
