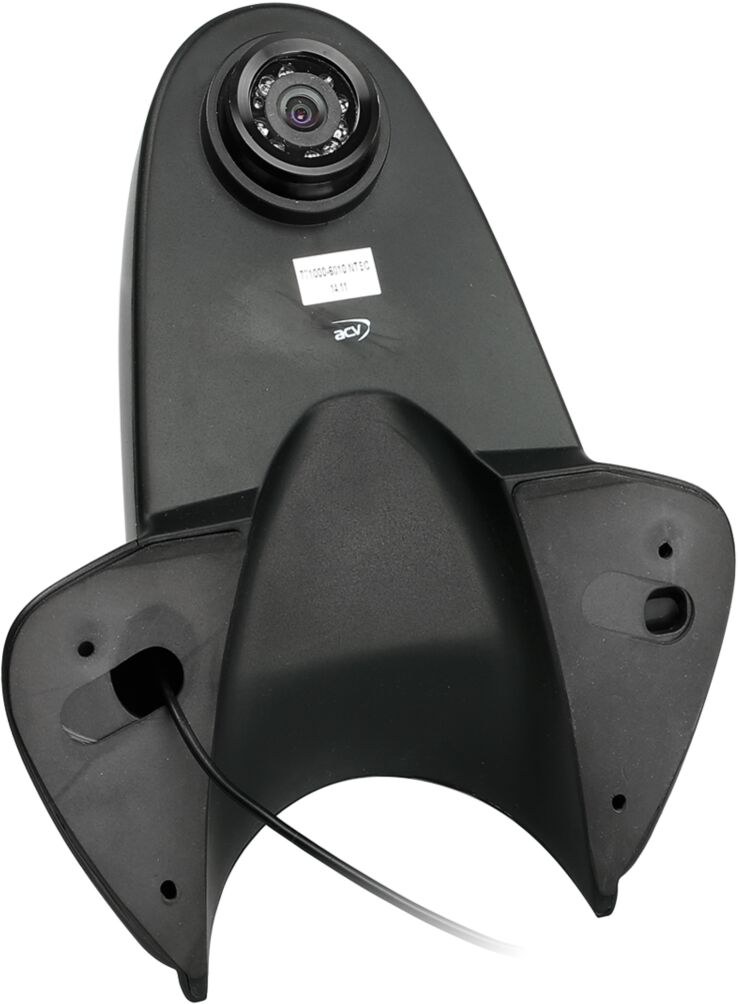

De achteruitrijcamera voor bestelwagens / campers is de ideale oplossing voor iedereen die op
zoek is naar een betrouwbare en universele camera voor montage op bestelwagens. Deze
camera wordt op het dak gemonteerd en biedt diverse functies die het achteruitrijden veiliger en
gemakkelijker maken.
Belangrijkste kenmerken
Universeel toepasbaar: Speciaal ontworpen voor montage op bestelwagens.

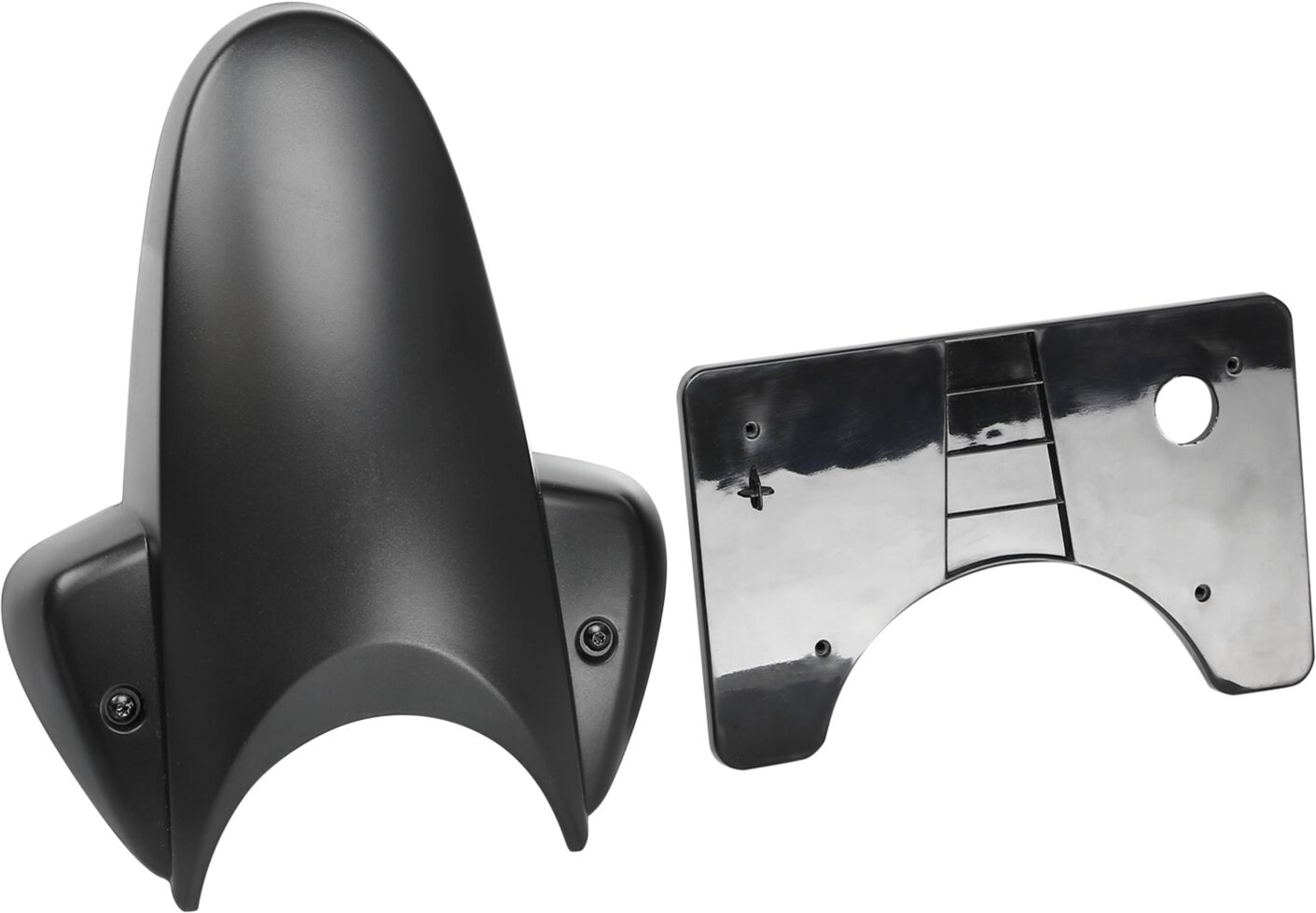

Dakmontage: Eenvoudige installatie op het dak van het voertuig.
Richtlijnen: Handige lijnen voor een betere inschatting van afstand en richting.

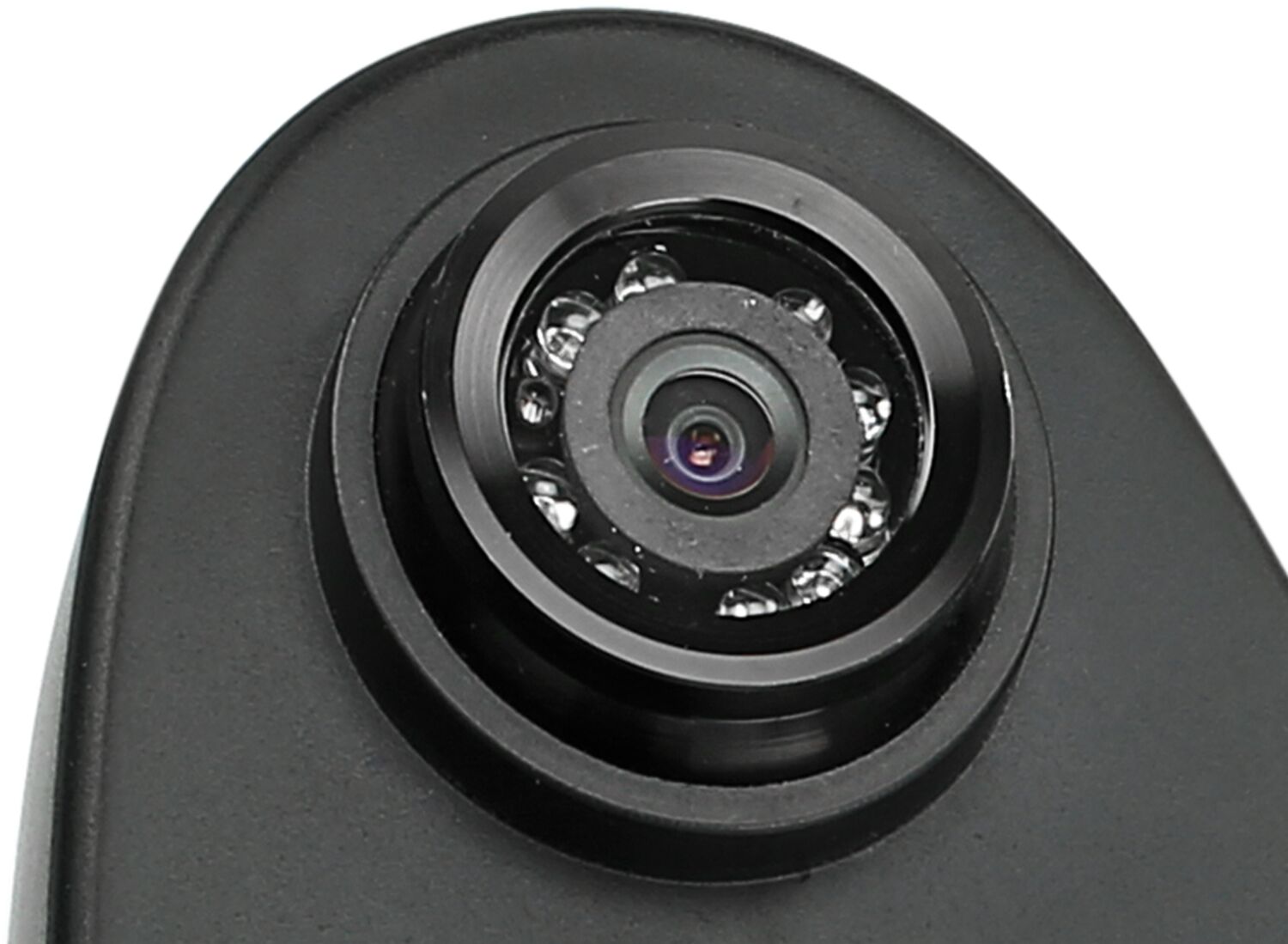

Nachtzichtfunctie: Duidelijk zicht, zelfs in het donker.
Voordelen
Deze achteruitrijcamera biedt niet alleen een eenvoudige installatie, maar ook verbeterde
veiligheid bij het achteruitrijden. De nachtzichtfunctie zorgt ervoor dat u alles in het zicht hebt,
zelfs bij slechte lichtomstandigheden. De richtlijnen helpen u obstakels beter in te schatten en
ongelukken te voorkomen.
Technische gegevens
Camera-specificaties
Sensortype: 1/3" CCD
Beeldsysteem: NTSC-kleur
Effectieve pixels: 628 x 512
Lens: 1,9 mm / F 2,0
Min. lux: 0 lux met actieve nachtzichtfunctie
Resolutie: 600 TV-lijnen
Beeldhoek: diagonaal 170°
Kijkhoek: horizontaal 53° verticaal 41° +5°
Stof- en waterbescherming: IP68

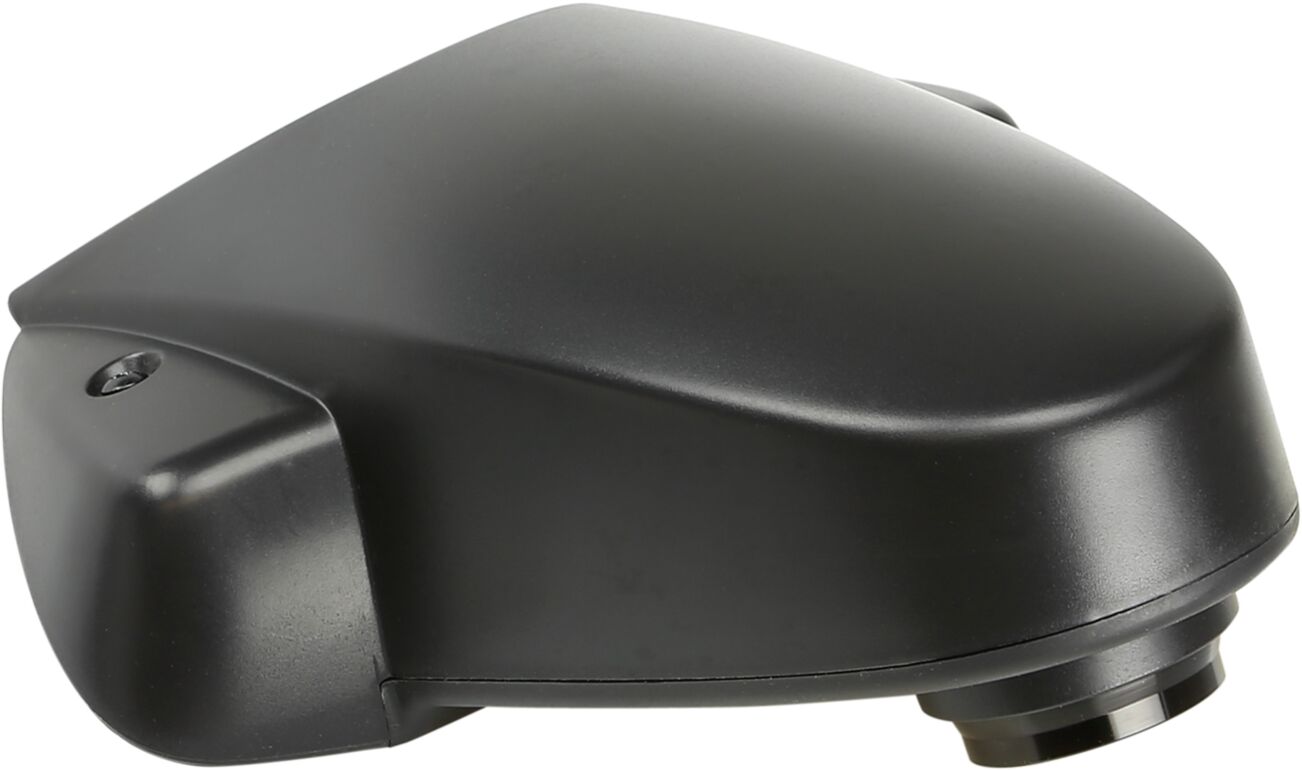

Cameraconstructie
Constructie: kunststof met kogelkop
Kleur: zwart
Camerafuncties
Extra's: richtlijnen via jumper / nachtzichtfunctie
Elektrische specificaties
Bedrijfsspanning camera: +12V
Voedingsspanning camera: +12V
Bedrijfsspanning: +12 V DC
Voedingsspanning: +12 V DC
Stroomverbruik: 200 mA bij actieve nachtzichtfunctie
Omgevingscondities
Bedrijfstemperatuurbereik: -30 °C - 75 °C
Opslagtemperatuur: -40 °C - 85 °C
Fysieke afmetingen
Afmetingen: L / B / H - 231 mm / 198 mm / 111 mm

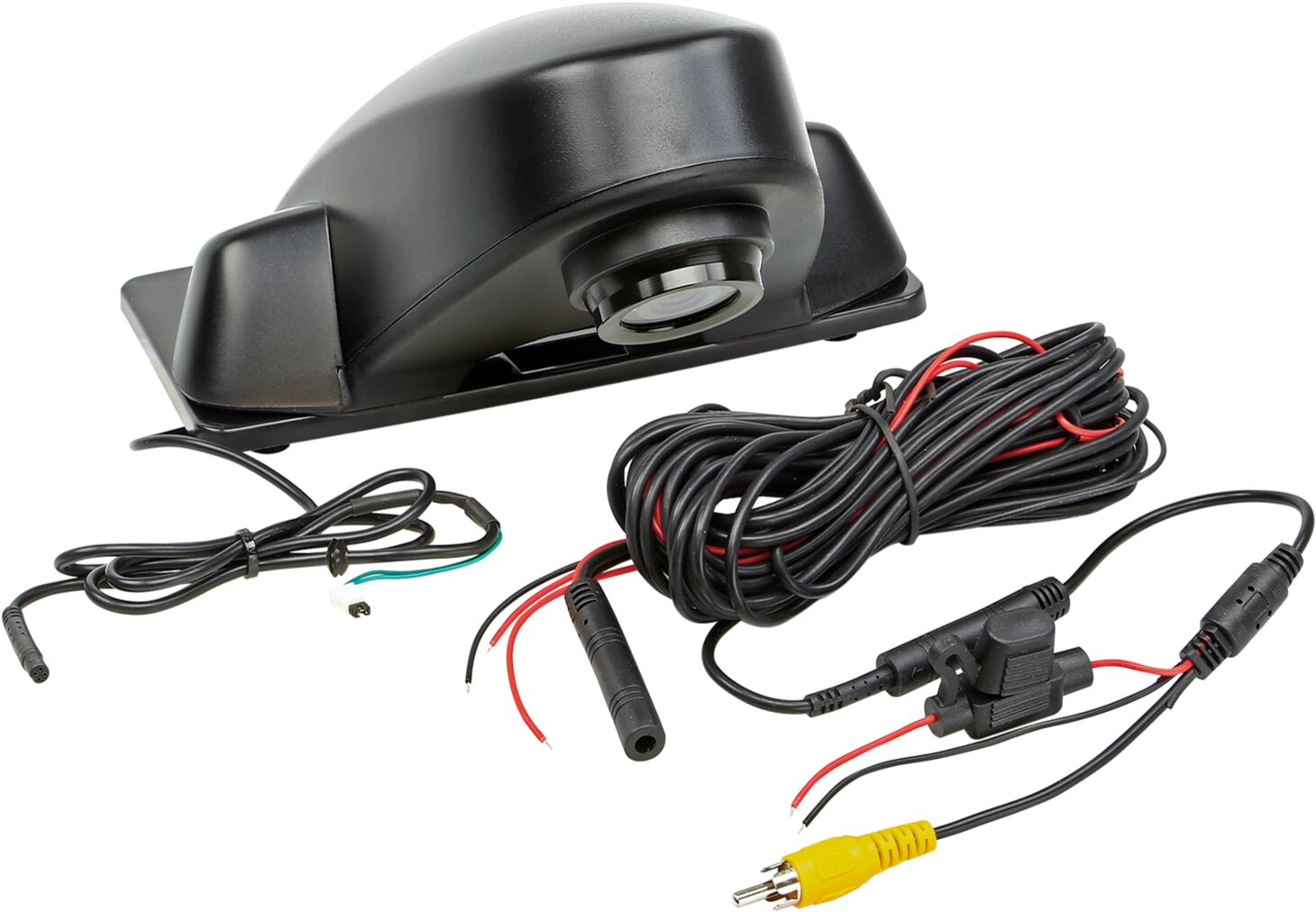

Aansluitingen
Aansluiting: rood: +12 V geschakeld, belastingsstabiel, beveiligd; zwart: chassis-aarde
direct/GND; Cinch(m) geel: video
Jumper: groen: richtlijnen activeren/deactiveren
Aansluiting: 4-pins ACV-systeemconnector Ø 5,2 mm
Aansluitkabel bij de camera 1 m +/-: 4-pins ACV-systeemconnector (m) Ø 5,2 mm, 1 jumper
Verlengkabel 6,5 m +/-: 4-pins ACV-systeemconnector (v) Ø10 mm / 4-pins ACV
systeemconnector (m) Ø5,2 mm, voedingskabel rood 3 m +/- doorverbonden: aansluiting op
camera / aansluiting op achteruitrijlicht naar monitor, aardkabel/GND zwart 3 m +/-
doorverbonden: aansluiting op chassis-aarde/GND naar camera / aansluiting op chassis-
aarde/GND direct naar monitor
Aansluitkabel 20 cm +/-: 4-pins ACV-systeemconnector (v) Ø10 mm, rood: voedingsspanning,
zwart: aarde/GND, Cinch (m) geel: video
Installatie-instructies
Controleer vóór de installatie de kijkhoek en de uitlijning van de camera op de installatielocatie
met behulp van een testmonitor.
Installatieaccessoires
Camera-aansluiting op interfaces: elektronisch sluitrelais 2V-12V/max. 1,5A > Artikelnummer:
40-AD-REMOTE
Camera-aansluiting op achteruitrijlicht: spanningsstabilisator voor achteruitrijcamera, achteruitrijsignaal > Artikelnummer: 771000-6100
Optionele accessoires
Camera-verlengkabel voor ACV-camera 5 m > Artikelnummer: 771000-6305
Camera-verlengkabel voor ACV-camera 10 m > Artikelnummer: 771000-6310
Camera-verlengkabel voor ACV-camera 15 m > Artikelnummer: 771000-6315
Geschikt voor:
Universeel Diverse modellen Diverse jaren
