Radiopaneel 2-DIN en radio-aansluitset stuurwiel afstandsbediening Fiat
acv premium kwaliteit
Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.
Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.
Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.
Let op de installatieaanbevelingen voor de afzonderlijke componenten.
Aansluitkits voor stuurwielafstandsbediening leveren alle benodigde analoge signalen voor de bediening van een retrofit radio.
Er worden geen voertuigfuncties of -instellingen ondersteund.
Controleer vóór de installatie het OEM-apparaat en het voertuigmenu voor verschillende instellingen.
Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofitapparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.
Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.
Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.
Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.
Opmerking:
CAN-bus
Aansluiting: ISO / Mini ISO
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM antenne ISO(m) > DIN(m)
blauw: +12V Amp Afstandsbediening*
Installatie niet achteraf aan te brengen (zie BDA)
Voertuigen met Blaupunkt / Delphi / VDO OEM-apparaat
Voertuigen met CAN-bus in ISO-stroomconnector
Voertuigen zonder analoge stuurwielafstandsbediening in mini ISO-stekker C-2
Voertuigen zonder OEM-apparaat Visteon / Daiichi / UConnect
Voertuigen met Blue&Me > Module moet geïnstalleerd blijven
Radiopaneel met vaste ventilatieopeningen
Dipschakelaarinstellingen voor de fabrikant van het aftermarket apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Opel Combo D (Combo D) 01/2012 - 08/2018
Kleur: zwart
De volgende signalen zijn voorzien:
Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Optioneel:
*Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50

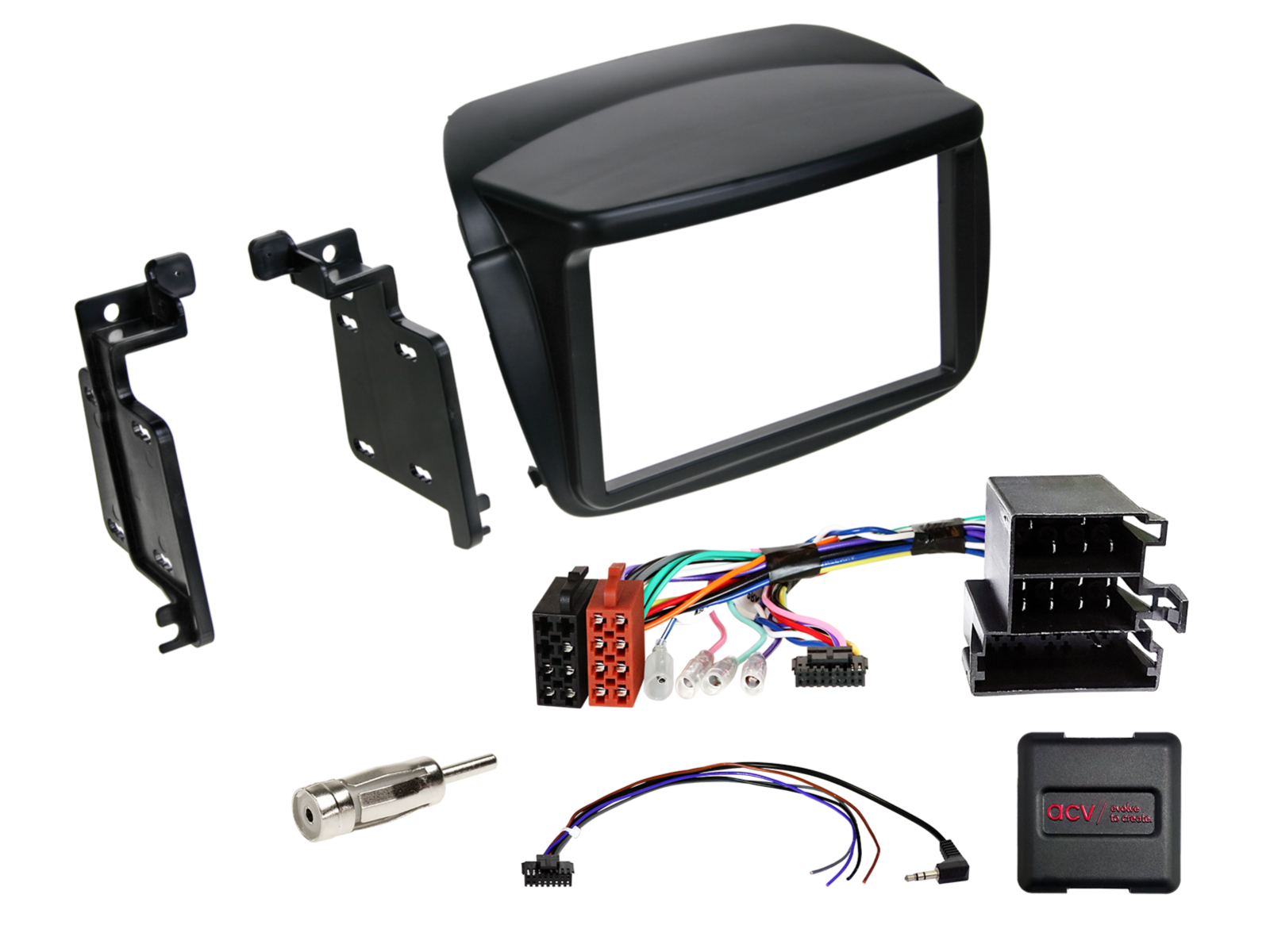

Leveringsomvang:
2-DIN radiopaneel Fiat Doblo(ZAF 263)/Opel Combo D > Artikel: 381094-26
LFB Citroen/Fiat/Ford/Opel/Peugeot Mini ISO Multilead los > Artikel: 42sfa004-0
Antenne adapter ISO(f)>DIN(m) los > Artikel: 1500-00-0
Algemene installatie instructies:
Controleren:
1: Controleer alle bedieningsfuncties en voertuiginstellingsfuncties van het OEM-apparaat.
2: Demonteer het OEM-apparaat zodat het spanningsloos is.
3: Maak alle interface-aansluitingen spanningsloos en controleer ze op juistheid en continuïteit.
Aansluiten en aansluitvolgorde:
1: Schakel de instellingen en hardwareconfiguratie van de interface spanningsloos.
2: Controleer de configuratie van de radioaansluitkabel.
3: Sluit de radioaansluitkabel aan volgens de handleiding van het achteraf aan te sluiten apparaat.
4: Sluit alle andere aansluitingen aan volgens de handleiding van het uitbreidingsapparaat.
5: Sluit de complete installatie met de onder spanning staande aansluitkabel aan op het voertuig.
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA.
7: Configuratie van het retrofit-apparaat volgens de bedieningsinstructies voor het retrofit-apparaat stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en anderen
8: Functietest stuurwielafstandsbediening en voertuig
Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Verbinding na wijziging zie hierboven 5 tot 8
In het geval van een storing van de interface of het voertuig:
1: Reset naar het OEM-apparaat
2: OEM-apparaat bedienen
3: CAN-bus tot rust brengen
4: De hardwareconfiguratie van de interface controleren
5: Aansluiten na CAN-busrust zie hierboven 5 tot 8
De in de informatietekst of in de technische handleiding aangegeven aansluitingen, aansluitwijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitverlengingen van losse kabels zijn alleen bedoeld als leidraad en informatie voor geschoold vakpersoneel.
Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen worden uitgevoerd door opgeleid vakpersoneel
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele
goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op werking en juistheid door te meten en te kalibreren met behulp van het kabeltoewijzingsschema van het voertuig.
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking.
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd, zonder garantie op schade aan het voertuig, het retrofit-apparaat of de interface.
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie doen vervallen.
Geschikt voor:
Fiat Doblo 2010-2015
Opel Combo 2012-2018
