Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

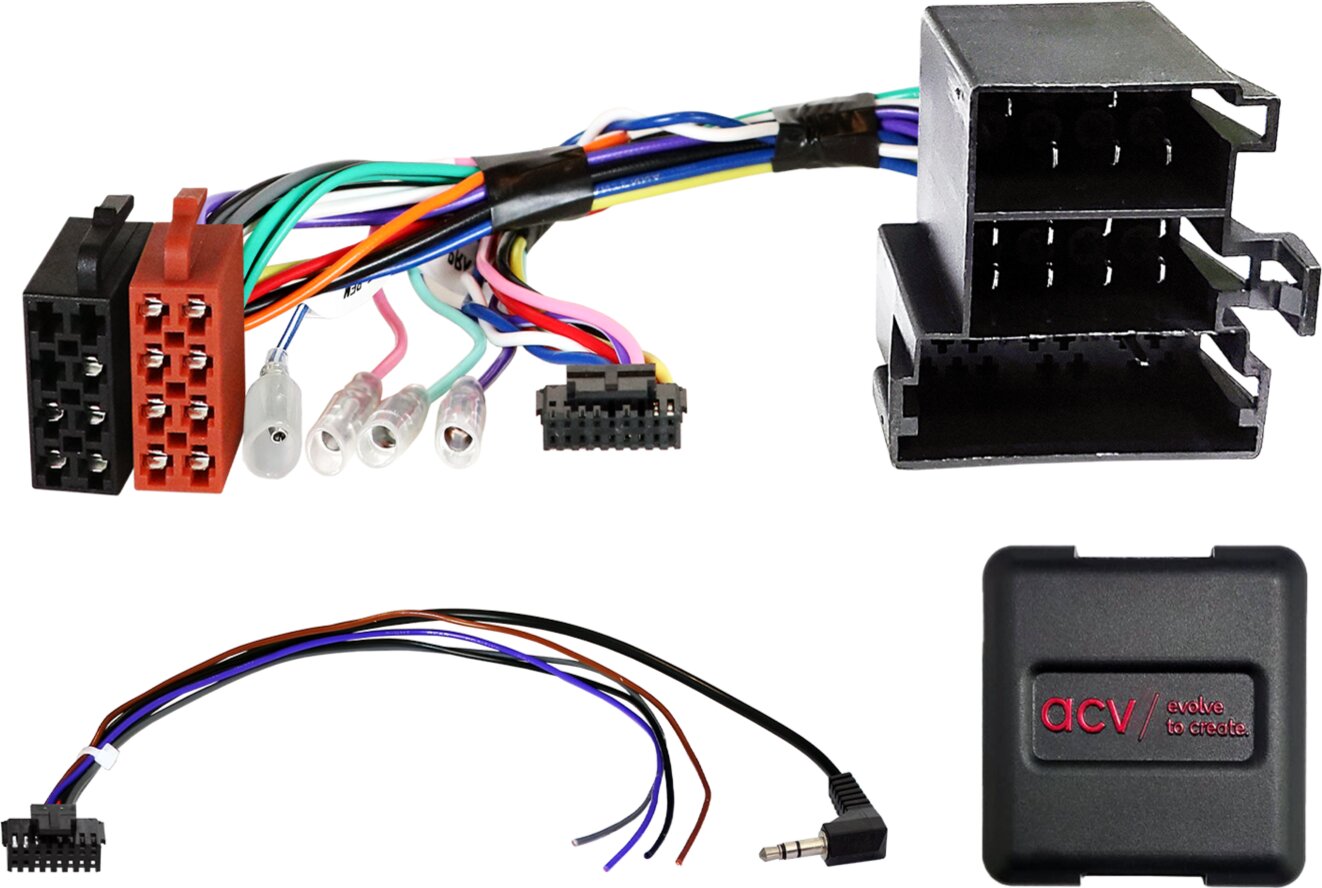

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: ISO / Mini ISO
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
blauw: +12V Amp Afstandsbediening
Voertuigen met Blaupunkt / Bosch / Delphi / VDO OEM apparaat
Voertuigen met CAN-bus in ISO-stroomconnector
Voertuigen zonder analoge stuurwielafstandsbediening in mini ISO-stekker C-2
Voertuigen zonder Visteon / Daiichi / UConnect OEM apparaat
Voertuigen zonder Magneti Marelli OEM navigatie
Voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven
Voertuigen met OEM geluidssysteem:
Adapter actief systeem Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50
Adapter actief systeem verschillende voertuigen ISO>ISO > Artikel: 13-1190-50
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
Alfa Romeo MiTo (955) 09/2008 - 10/2013***
Citroën
Citroën Jumper (250) 11/2011 - 05/2014*
Citroën Nemo (A.) 08/2008 - 12/2015
Citroën Estafette (250) 2011 - 2014
Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Idea (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 05/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016
Ford
Ford Ka (RU8) 02/2009 - 05/2017
Opel
Opel Combo D (Combo D) 01/2012 - 08/2018
Peugeot
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014*
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
*Voertuigen met 8 knoppen / functies voor stuurwielafstandsbediening
*Voertuigen met Delphi 2-DIN OEM apparaat pianolak met centrale bedieningsknop
**Voertuigen met Bosch OEM apparaat
***Voertuigen met OEM Blaupunkt apparaat
Geschikt voor:
Fiat 500 2007-2015
Fiat Punto 2010-2011
Fiat Grande Punto 2005-2009
Fiat Punto EVO 2009-2011
Fiat Ducato 2012-2015
Fiat Doblo 2009-2015
Fiat Idea 2006-2012
Fiat Qubo 2008-2016
Fiat Fiorino 2008-2016
Citroën Nemo 2008-2015
Peugeot Bipper 2007-2015
Opel Combo 2012-2018
Alfa Romeo MiTo 2008-2013
Alfa Romeo Giulietta 2010-2013
Ford Ka 2009-2017
