Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

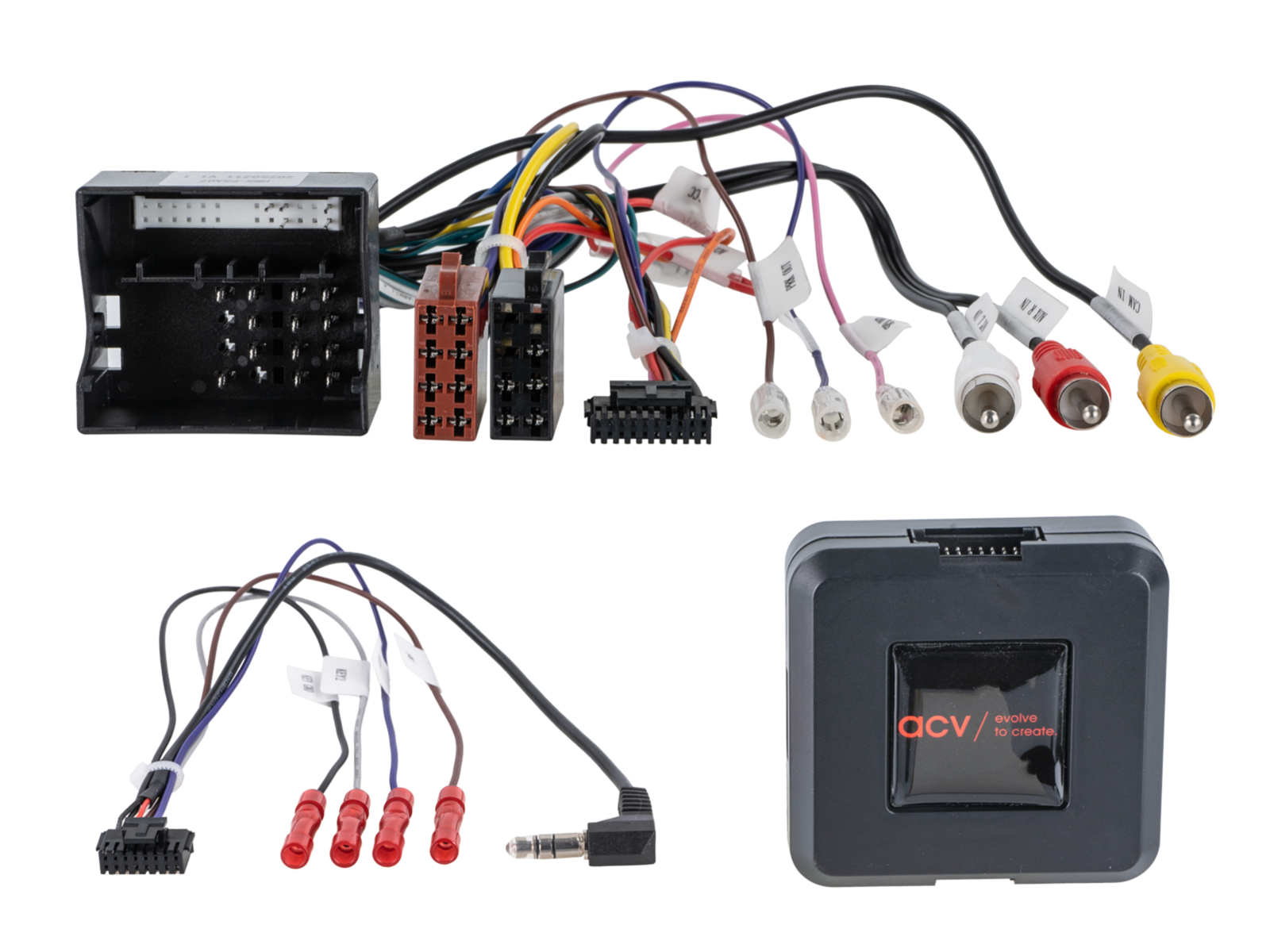

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-pins Quadlock Citroën/Peugeot-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack/losse kabel
Voertuigen met radiopreparatie
Voertuigen met radiocodering
Voertuigen zonder radiocodering:
Voertuigcodering op OEM-apparaat vereist
Dippschakelaar-instellingen voor de fabrikant van het achteraf gemonteerde apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Citroën
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën DS3 (S) 03/2010 - 07/2014
Citroën Jumpy (X) 02/2007 - 05/2016
Citroën Nemo (A) 08/2008 - 12/2015
Citroën Xsara Picasso (C) 03/2004 - 02/2010
Fiat
Fiat Scudo (ZAF 270) 02/2007 -07/2016
Peugeot
Peugeot 207 (WC) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
Peugeot 807 (E) 07/2002 - 02/2008
Peugeot 807 (E) 02/2008 - 06/2014
Peugeot 3008 (oU) 06/2009 - 10/2013
Peugeot 5008 Van (O) 10/2009 - 10/2013
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Toyota
Toyota Proace 03/2013 - 08/2016
De volgende signalen zijn beschikbaar:
Re-importvoertuigen of voertuigen met afwijkende software kunnen in functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min
Stuurwielbediening
Geschikt voor:
Universeel
Citroën C2 2004-2009
Citroën C3 2005-2017
Citroën C4 2004-2010
Citroën C5 2004-2008
Citroën C8 2005-2014
Citroën DS3 2010-2014
Citroën Berlingo 2008-2018
Citroën Jumpy 2007-2016
Citroën Nemo 2008-2015
Citroën Xsara 2004-2010
Fiat Scudo 2007-2016
Toyota Proace 2013-2016
Peugeot 207 2006-2015
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 308 2007-2015
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015
