CAN-bus
Aansluiting: 24-pins Ford-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(m) > DIN(m)
Aansluiting: AMP-displaystekker > OEM-display
Aansluiting: OEM-displaystekker > interface
Aansluiting: OEM AUX > cinch(m) rood/wit

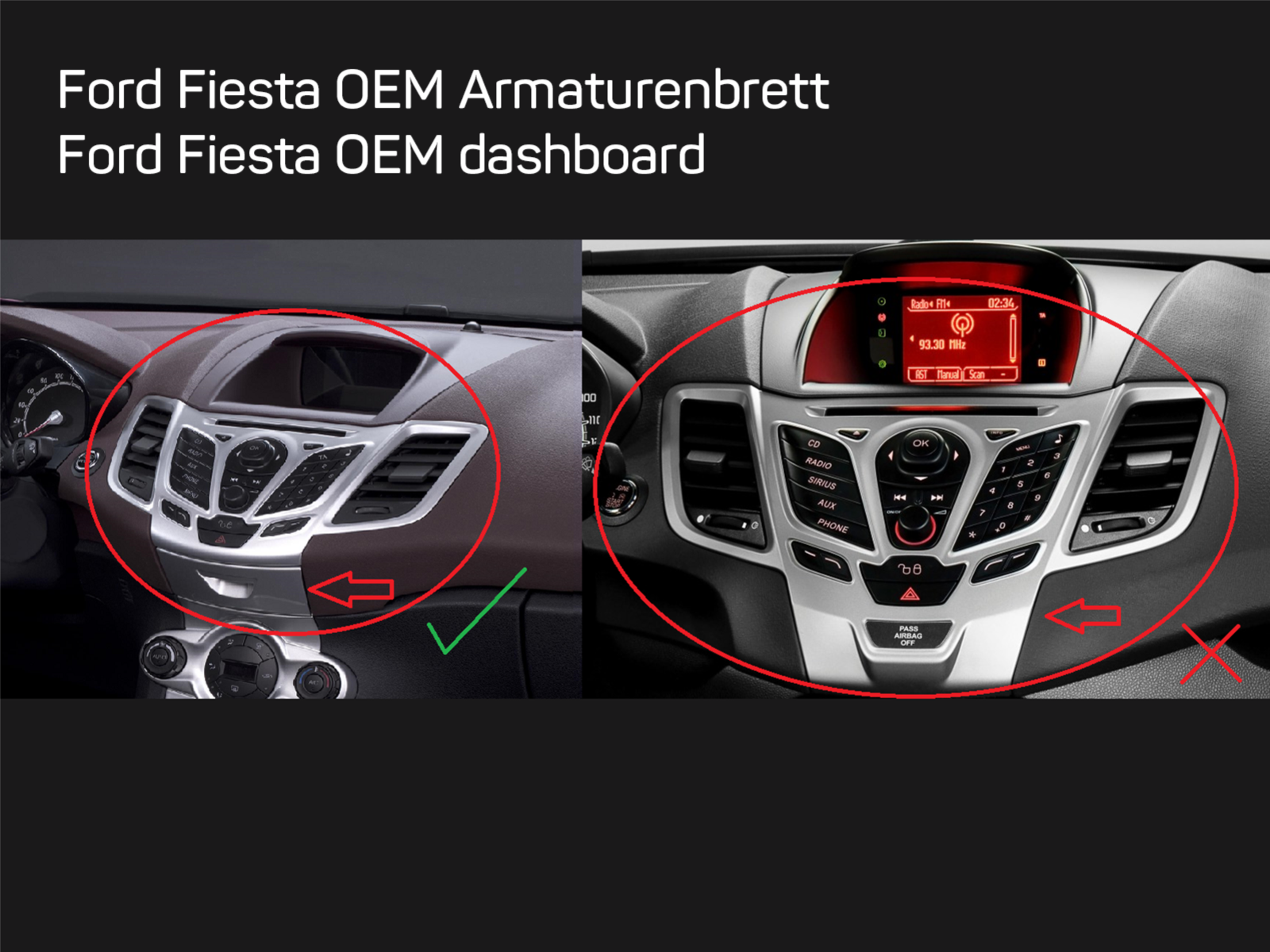

Voertuigen met cockpit vóór facelift (zie afbeelding bij artikel)
Voertuigen met stuurwiel OK en/of spraakfunctietoets
Voertuigen met OEM-display
Voertuigen met SYNC > SYNC-functie wordt niet ondersteund
Voertuigen met OEM-navigatie > interfacefunctie gedeeltelijk niet compatibel
SYNC-functies en BT vóór montage deactiveren
SYNC-functie noodoproep wordt met de BT-functie gedeactiveerd
Vermijden van storingen bij display-voertuiginstellingen:
Achteraf ingebouwd apparaat uitschakelen
Spraakkeuzetoets maximaal 2 seconden indrukken om het instellingenmenu op te roepen
Instellingen alleen uitvoeren zoals beschreven in de BDA
In geval van storingen in de instellingsmodus:
Na CAN-bus rust opnieuw instellen.
De displayverbinding moet indien nodig worden verlengd.
Voertuiginstellingen worden ondersteund.
Voertuigen met een klein display en 2 insteltoetsen rechts > datuminstel niet ondersteund.
Dippschakelaarinstel voor de fabrikant van achteraf ingebouwde apparatuur (zie BDA).
Geschikt voor de volgende voertuigen:
Ford Fiesta (JA8) 01/2013 - 06/2017
Kleur: zilver
Inbouwopening radiodisplay: 172 mm x 98,5 mm
De volgende signalen worden beschikbaar gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
PDC achter ondersteund
Waarschuwingsgeluiden ondersteund
Voertuiginstellingen ondersteund

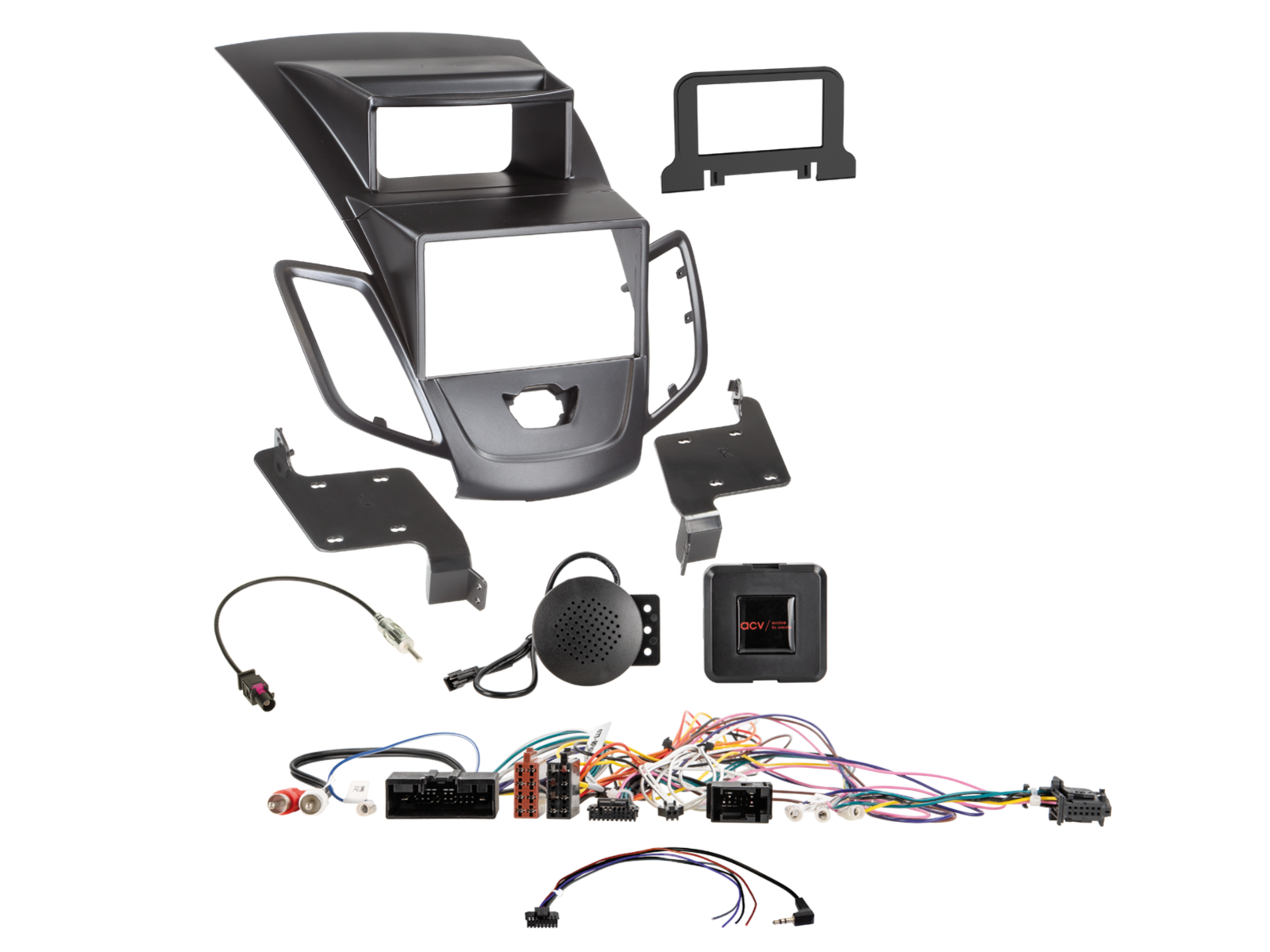

Leveringsomvang:
2-DIN radiofront Ford Fiesta met display zwart > Artikel: 381114-21-1
LFB Ford diverse voertuigen 24-pins/display multilead los > Artikel: 42xfo008-0
Antenneadapter Fakra A(m)>DIN(m) passief > Artikel: 1520-01-0
Optioneel:
Ford waarschuwingsknipperlichtschakelaar / centrale vergrendelingsschakelaar: 261114-02
Opbergvak voor 2-DIN-panelen korte versie: 271000-10
Geschikt voor:
Ford Fiesta 2013-2017
