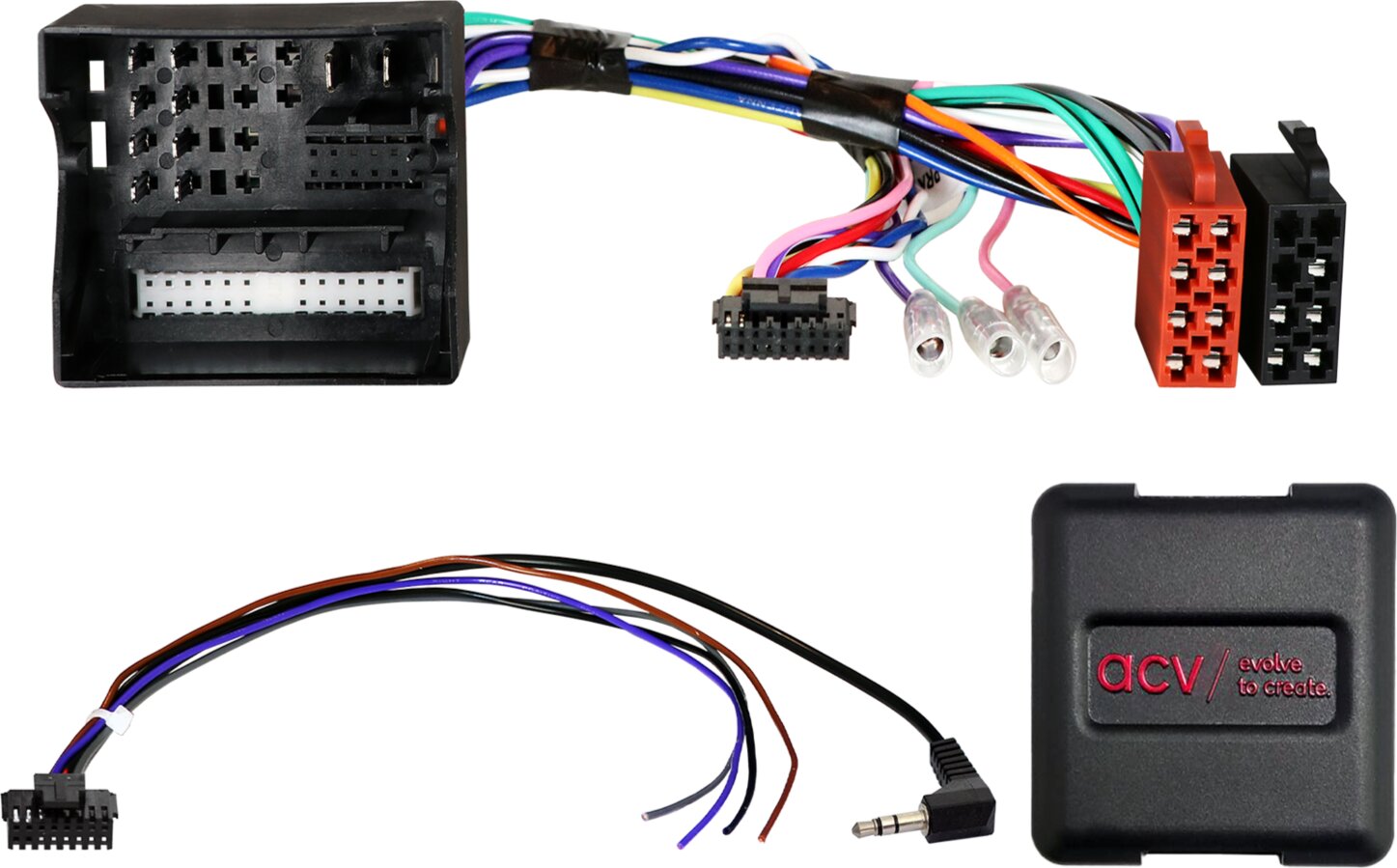

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
analoge stuurwielafstandsbediening
Aansluiting: 40-polige Quadlock Ford-connector
Aansluiting: OEM-stuurafstandsbediening > 3,5mm-aansluiting / losse kabel
Voertuigen met 5000C / 6000CD / 6006CD / Sony OEM-apparaat
Voertuigen met Audio Systems OEM navigatie met kaartgleuf vooraan
Voertuigen met CAN-bus
Stroom kamer A:
Pin 16 +12V ontstekingsstroom Klem 15 niet toegewezen
Pin 9 CAN-High blauw/wit (kleuren kunnen variëren)
Pin 10 CAN-Low paars (kleuren kunnen variëren)
MQS kamer B:
Pin 6 grijs/geel Analoge stuurafstandsbediening (kleuren kunnen variëren)
Pin 8 blauw Analoge stuurwielafstandsbediening GND (kleuren kunnen variëren)
Pin 11 Omkeersignaal +12V (indien aanwezig)
Pin 12 Snelheidspulssignaal (indien toegekend)
Voertuigen zonder 7” OEM-kleurennavigatie met geïntegreerde klimaatregeling
Voertuigen zonder CAN-bus-ondersteunde PDC*
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
Ford Focus (DA3) 11/2004 - 03/2008
Ford Focus (DA3) 02/2008 - 03/2011
Ford Fusion (JU2) 10/2005 - 07/2012
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit (F**6) 07/2006 - 03/2014
Ford Transit Connect (P*2) 06/2006 - 07/2013
De volgende signalen worden gegeven:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
*Voertuigen met PDC > functietest zonder OEM-apparaat
*Voertuigen met PDC zonder functie > Artikel: 42sfo011
Geschikt voor:
Ford C-Max 2003-2010
Ford Fiesta 2005-2008
Ford Focus 2004-2011
Ford Fusion 2005-2012
Ford Galaxy 2006-2014
Ford Mondeo 2007-2014
Ford S-Max 2006-2014
Ford Transit 2006-2013
Ford Kuga 2008-2012
Ford Transit Connect 2004-2013
