Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.
Daarom heb je een geschikte radiohoes nodig om een standaard DIN- of dubbel DIN-radio te vervangen.
Daarnaast zijn er vaak ook voertuigspecifieke radio-aansluitkabels, antenne-adapters, stuurwielafstandsbedieningsadapters, camera-adapters en actieve systeemadapters nodig.
Opmerking:
Voertuigen met stuurafstandsbediening
CAN-bus
Aansluiting: 52-polige Quadlock VAG-connector
Aansluiting: OEM-antenne Fakra(m) > DIN
Controleer de voedingsspanning van de OEM-antenne voor installatie met OEM-apparaat:
OEM antenne +12V > Artikel: 1524-70
OEM antenne +8,5V > Artikel: 1524-01
OEM antenne +8,5V optioneel:
Antenne adapter Fakra(m)(dubbel)>DIN(m) 8,5V > Artikel: 1524-29
Menu-instellingen oproepen > Paars/witte achteruitrijuitgang aansluiten
Menu-instellingen weergeven > cinch(m) geel aansluiten op achteruitrijcamera-ingang en configureren
Voertuiginstellingen en voertuiginformatie > gespiegeld op de achteruitrijcamera-ingang van de retrofitmonitor
Nieuwe functie:
Menu-instellingen: Druk 5 keer op de muisknop of spraakknop
Afhankelijk van de OEM-voertuiguitrusting en software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt gevisualiseerd
Voertuigen met MIB II OEM-systeem en Composition Media 8"-touchscreen
CAR voertuiginstellingen menu bediening via stuurwielknoppen > geen schakelpaneel nodig
E-Call niet ondersteund:
E-Call interface voor verschillende voertuigen E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Niet voor voertuigen
met OEM MOST geluidssysteem
met radiovoorbereiding
zonder voorinstallatie af fabriek (LFB, luidsprekers, radio)
Voertuigen met park assist en front PDC > Front PDC wordt weergegeven na het starten van het voertuig
Display verlaten > Bevestigen via PDC-knop voertuig
1-DIN apparaat
2-DIN-apparaat met een maximale inbouwdiepte van 55 mm
2-DIN-apparaten L-Body bovenzijde
Geschikt voor de volgende voertuigen:
MAN
MAN TGE 2017 - 2025
VW CRAFTER
VW Crafter II (SY/SZ) 03/2017 - 2025
VW Grand California (SY/SZ) 03/2019 - 2025
Kleur: zwart
De volgende signalen zijn beschikbaar:
Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Totale uitgangsbelasting: 100 mA max.
Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Visualisatie van klimatronica
Visualisatie van optische PDC
CAR-menu voertuiginstellingen ondersteund

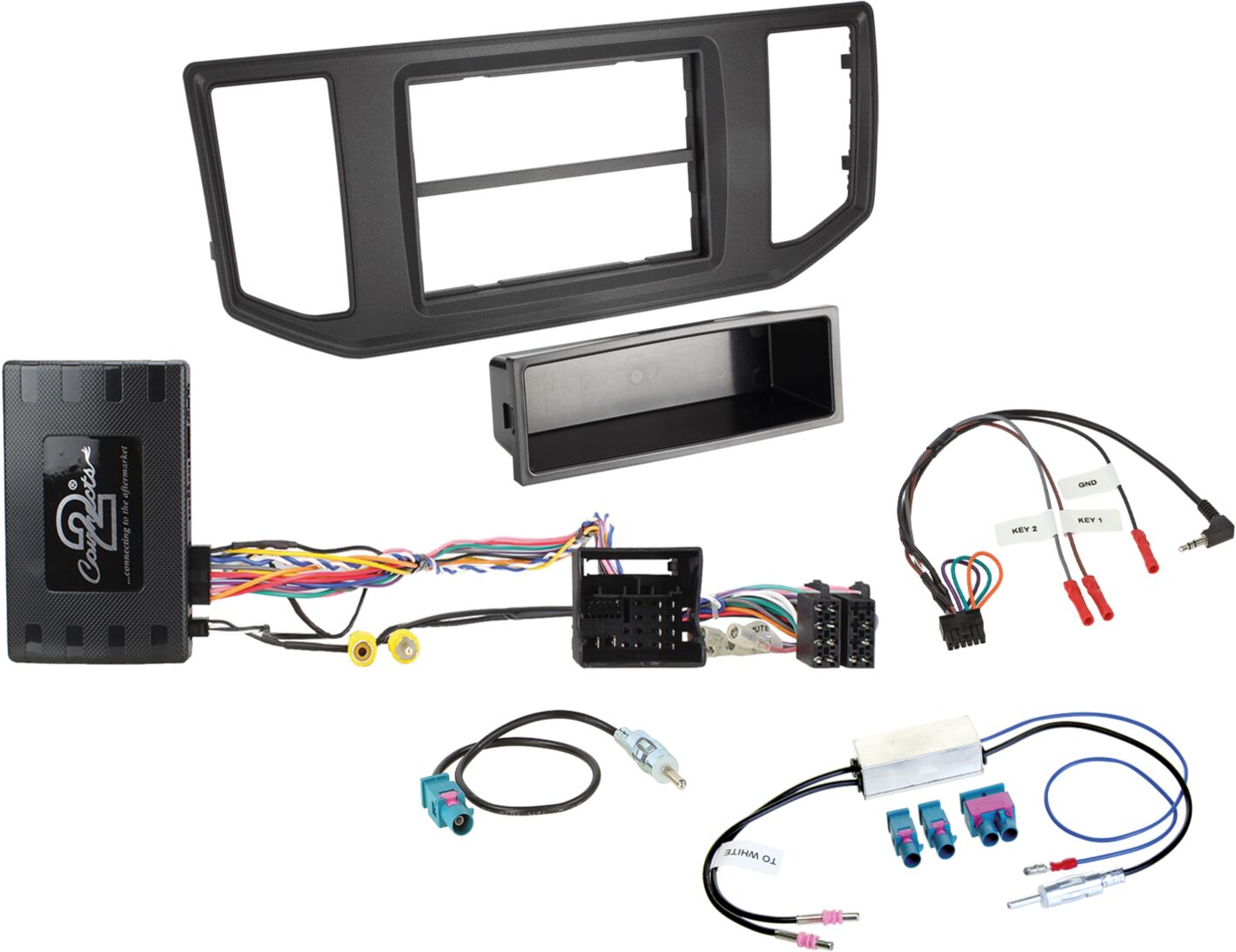

Leveringsomvang:
2-DIN RB met opbergvak MAN TGE/VW Crafter/G Californië: 381320-26-1
Info-adapter MAN TGE/VW 52-polige Quadlock: 43uvw04
LFB kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
Antenne adapter Fakra(m)>DIN(m) passief: 1524-01
Antenne-adapter Fakra(m)(Set)>DIN(m) 12V fantoom: 1524-70
Optioneel:
Omkeer camera adapter VW MIB II PQ: 771324-1037
E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock: 1424-28
Adapter antenne Fakra(m)(dubbel)>DIN(m) 8.5V: 1524-29
Geschikt voor:
Volkswagen Crafter 2017-2025
Volkswagen Grand California 2019-2025
MAN TGE 2017-2025
