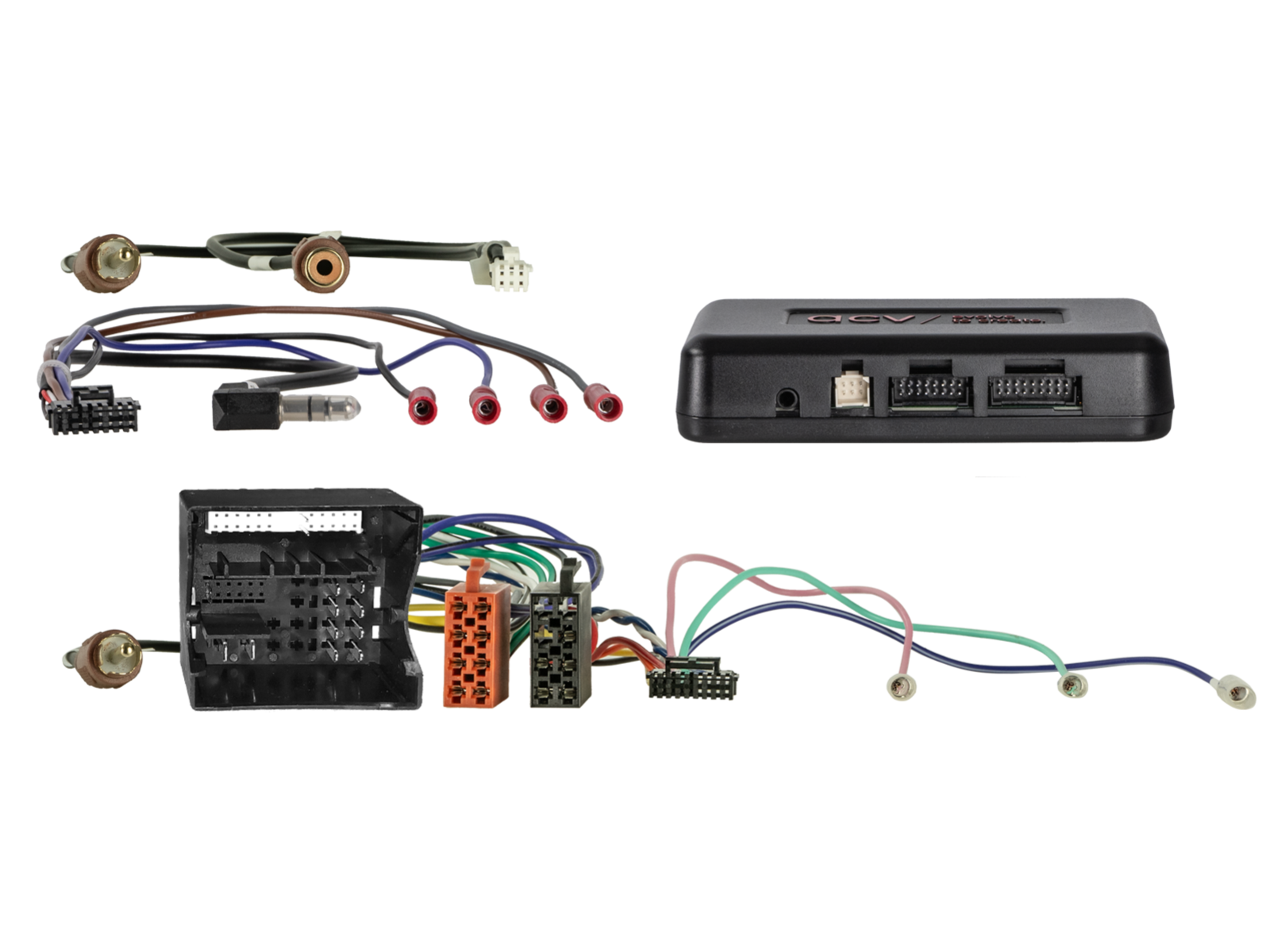

Infodapter
De Infodapter behoudt verschillende weergavefuncties van het voertuig wanneer de OEM-radio of het navigatiesysteem wordt vervangen.
Voertuigspecifieke instellingen zijn toegankelijk en worden weergegeven op de aftermarket-hoofdeenheid.
SWC-knoppen zijn essentieel om toegang te krijgen tot het configuratiemenu van de Infodapter.
Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit HU kunnen individuele bedieningsfuncties worden weggelaten of vervangen door andere functies.
Bekijk onze lijst met OEM-hoofdeenheden en vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en zorg ervoor dat ze optisch en technisch passen.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen en comfortsystemen.
Controleer het voertuigmenu voor verschillende instellingen vóór de installatie.
Controleer ook de werking van de instellingen en het voertuigsysteem vóór de definitieve installatie.
Opmerking:
Can Bus
connector: 52-pins Quadlock VAG
connector: OEM SWC > 3,5 mm jack / losse draad
connector: OEM achteruitkijkcamera > RCA(m) oker
voertuigen met MIB-II-systemen
activeer en configureer de achteruitkijkcamera-ingang in de retrofit HU
aansluiting i-dapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: achteruitrijcamera-ingang retrofit HU
visualisatie i-adapterinstellingen > retrofit HU achteruitrijcamera-ingang
visualisatie OPS > retrofit HU achteruitrijcamera-ingang
Visualisatie Klinatronik > retrofit HU achteruitrijcamera-ingang
voertuigen met SWC i-adapterinstellingen:
houd de SWC-knop omhoog ingedrukt
alternatief met item: 43x-remote
voertuigen zonder SWC i-dapter-instellingen benodigde accessoires:
i-dapter-accessoires afstandsbediening > interface-instellingen: item: 43x-remote
camerabeeld of i-dapter-instellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting
voertuigen met parkeerhulp voor PDC > voor PDC wordt na het starten in het display weergegeven
verlaat het display > via voertuig PDC-schakelaar
+12V achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld
camerabeeld of i-dapter-instellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting
voertuigen met E-Call:
E-Call-functie behouden MAN/Seat/Skoda/VW 52-pins Quadlock > artikel: 1424-28
voertuigen met OEM-achteruitkijkcamera:
Achteruitkijkcamera-adapter VW MIB II PQ MQS > artikel: 771324-1037
voertuigen zonder versterkt systeem
Niet geschikt voor voertuigen:
met OEM-versterkt systeem
met open dashboard
zonder OEM-voorbereiding > SWC / luidsprekers / HU
dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)
Voertuigtoepassing:
MAN
MAN TGE 2017 - 2025*/******
Seat
Seat Arona (KJ) 11/2017 - 06/2021*/**
Seat Ateca (5FP) 08/2016 - 08/2020*/**
Seat Ateca (5FP) 08/2020 -2025*/**
Seat Ibiza (6P) 07/2015 - 04/2017*/**/***
Seat Ibiza (KJ) 07/2017 - 03/2021*/**/***
Seat Leon (5F) 11/2012 - 12/2016*/***/****
Seat Leon (5F) 11/2016 - 01/2020*/***/****
Skoda
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 - 04/2022
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
VW
VW Crafter II (SY/SZ) 03/2017 - 2025*/****
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020*/*******
VW Golf Sportsvan (AUV) 03/2014 - 10/2017*/*******
VW Golf Sportsvan (AUV) 10/2017 - 06/2020*/*******
VW Grand California (SY/SZ) 03/2019 - 06/2024*/****
VW Polo V (6R) 04/2014 - 07/2017*/*******
VW Polo VI (AW) 11/2017 - 05/2021*/*******
VW T6.1 (7HC) 11/2019 - 04/2024*
VW Taigo (CS) 10/2021 - 2025
VW Touran (5T) 09/2015 - 2025*/****
De volgende signalen worden geleverd:
Teruggeïmporteerde voertuigen of voertuigen met andere software kunnen mogelijk niet compatibel zijn qua functies.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
groen: GND parkeerrem signaal
geel/zwart: GND telefoon mute signaal
totale uitgangsbelasting: max. 100 mA
stroomvereiste meer dan 100 mA:
1 relais spoelweerstand min. 75 Ohm
2 relaisspoelweerstand 150 Ohm min.
SWC
visualisatie klimaatregeling
visualisatie OPS
CAR ondersteunde voertuiginstellingen
*MIB II OEM-systeem
**5" OEM-touchscreen kleurenmonitor
***6,5" OEM-touchscreen kleurenmonitor
****8" Media Plus OEM HU / Composition Media OEM HU
*****8" Composition Media OEM HU
******8" Media Advanced OEM HU
*******Composition Media OEM HU
Optioneel:
E-Call-functie behouden MAN/Seat/Skoda/VW 52-pins Quadlock > artikel: 1424-02
Achteruitkijkcamera-adapter VW MIB II PQ MQS > artikel: 771324-1037
Geschikt voor:
MAN TGE 2017-2025
Seat Arona 2017-2021
Seat Ateca 2016-2025
Seat Ibiza 2015-2021
Seat Leon 2012-2020
Skoda Fabia 2014-2022
Skoda Rapid 2015-2019
Volkswagen Crafter 2017-2025
Volkswagen Golf 7 2012-2020
Volkswagen Golf Sportsvan 2014-2020
Volkswagen Grand California 2019-2024
Volkswagen Polo 2014-2021
Volkswagen T6.1 Transporter 2019-2024
Volkswagen Taigo 2021-2025
Volkswagen Touran 2015-2025
