i-dapter Skoda / VW
Met de Infodapter blijft bij het vervangen van het originele radioapparaat de visuele weergave van voertuigfuncties behouden, zoals bijvoorbeeld parkeersensoren, klimaatregeling en stoelverwarming.
Voertuigspecifieke instellingen worden ondersteund en weergegeven op het nainstallatieapparaat.
De functie van de stuurwielbediening van het voertuig wordt ook ondersteund en is verplicht voor de configuratie van de adapter.
Afhankelijk van de voertuiguitrusting, de functionaliteit en de software van het nainstallatieapparaat kunnen sommige bedieningselementen vervallen of door andere functies worden vervangen.
Controleer of de door ons opgegeven originele fabrieksradio’s en afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund. Bijvoorbeeld Trailer Assist, E Call of andere rijassistentie- en comfortsystemen.
Controleer voor de installatie het voertuigmenu op verschillende instellingen.
Controleer de werking van de instellingen en het voertuigsysteem vóór de definitieve montage.
Opmerking:
CAN-bus

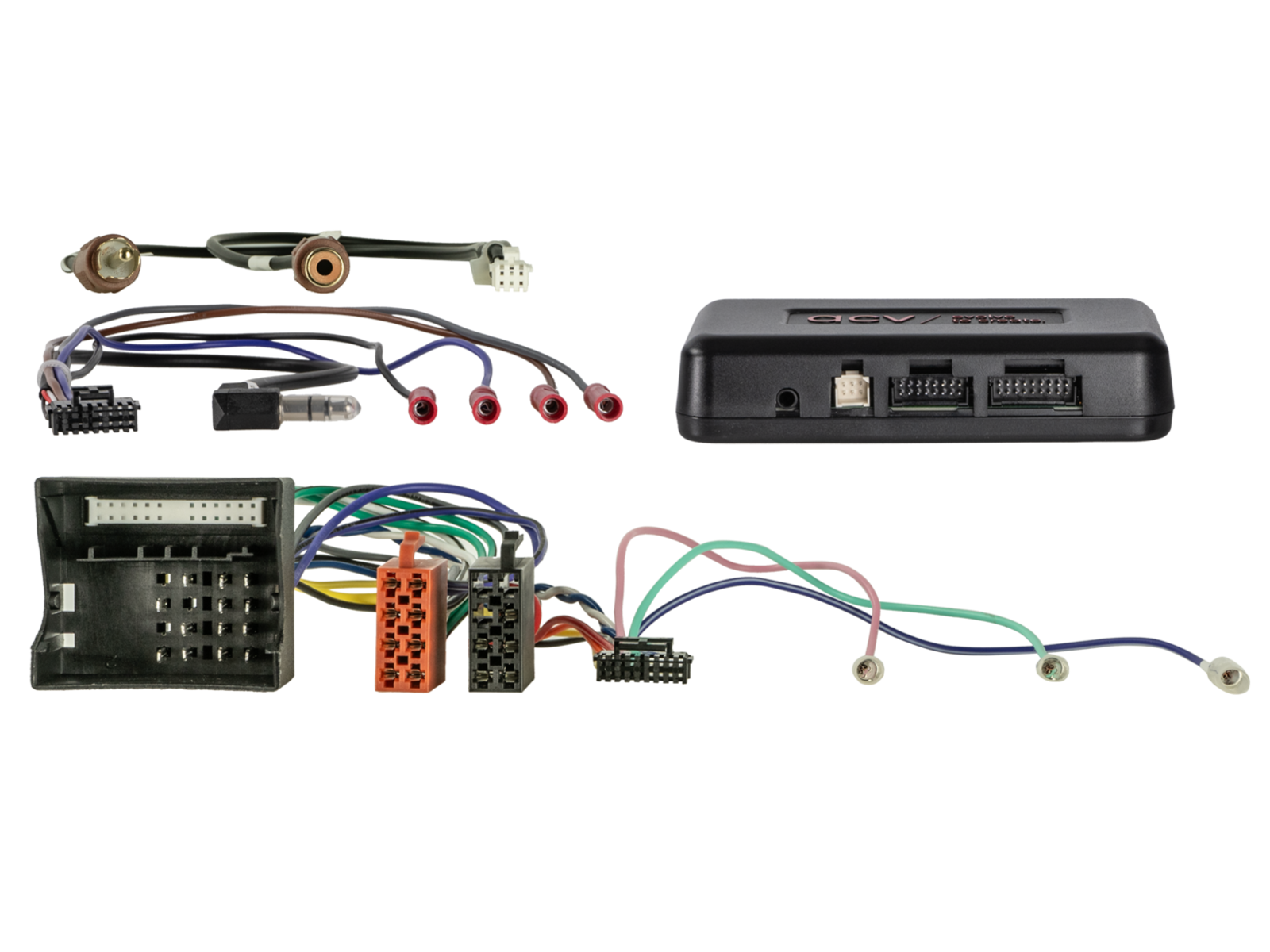

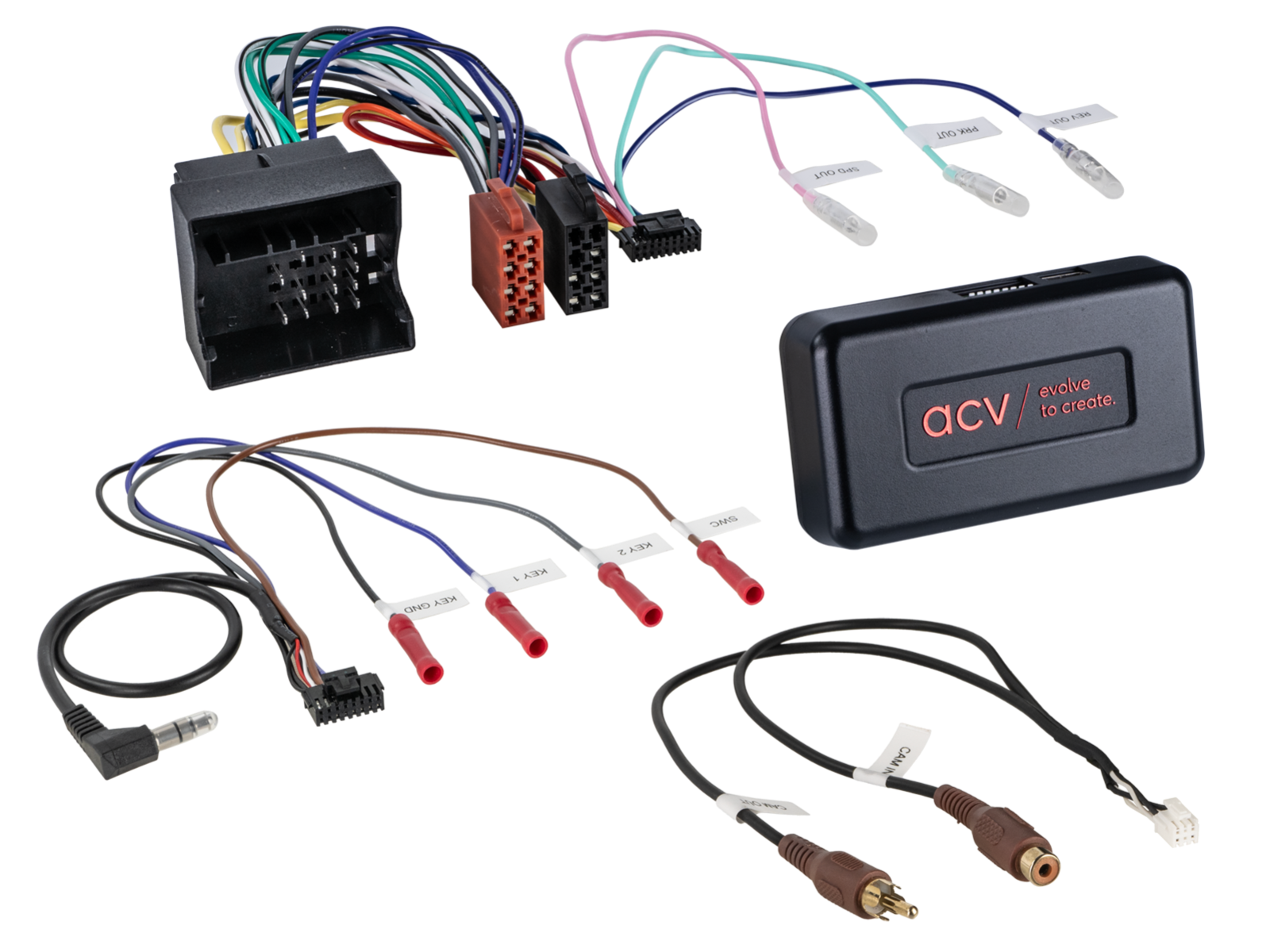

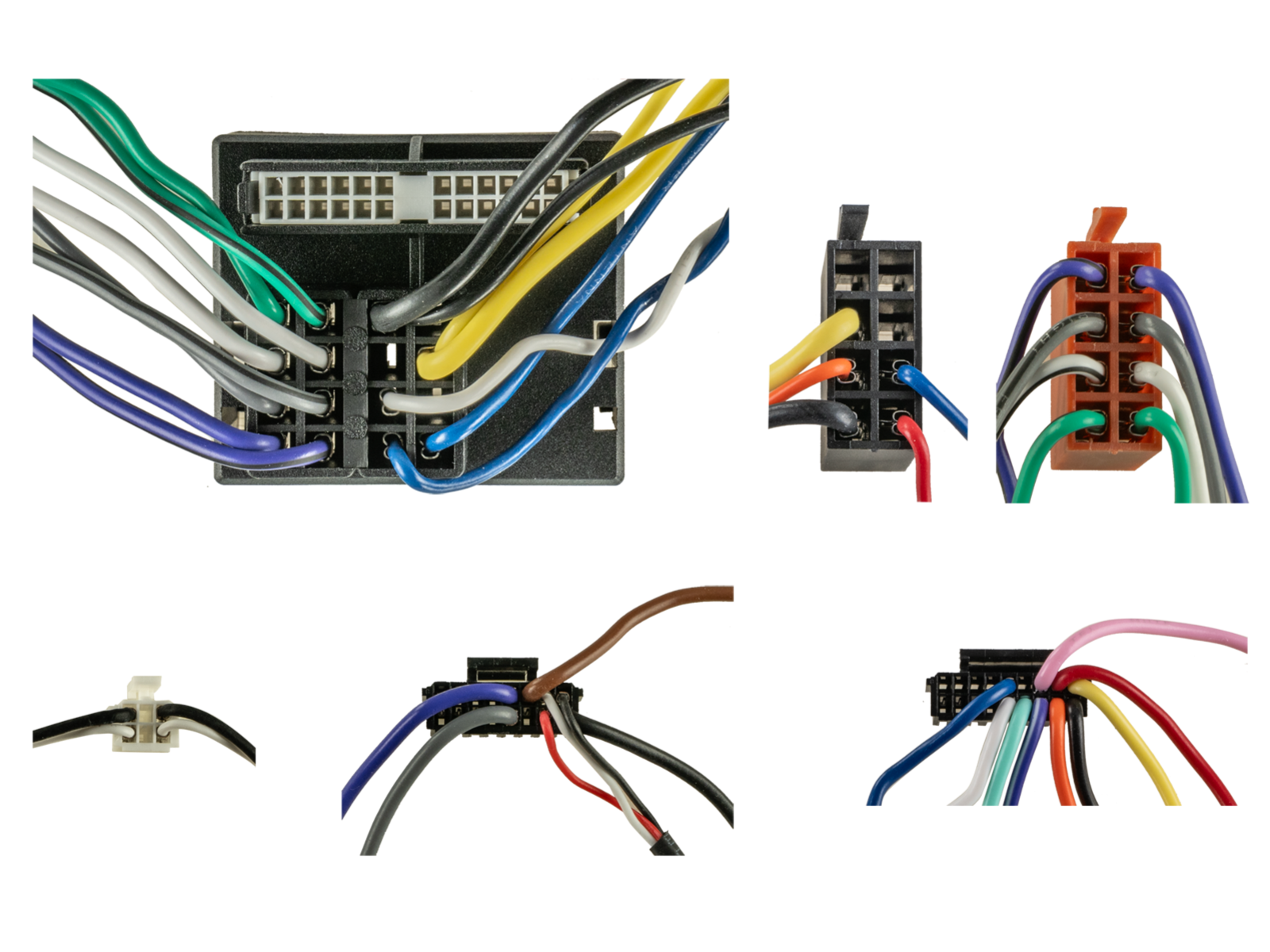

Aansluiting: 40-pins Quadlock VW-stekker
Aansluiting: OEM stuurwielbediening > 3,5 mm jack / los kabel
Activeer en configureer de achteruitrijcamera-ingang in het menu van het nainstallatieapparaat.

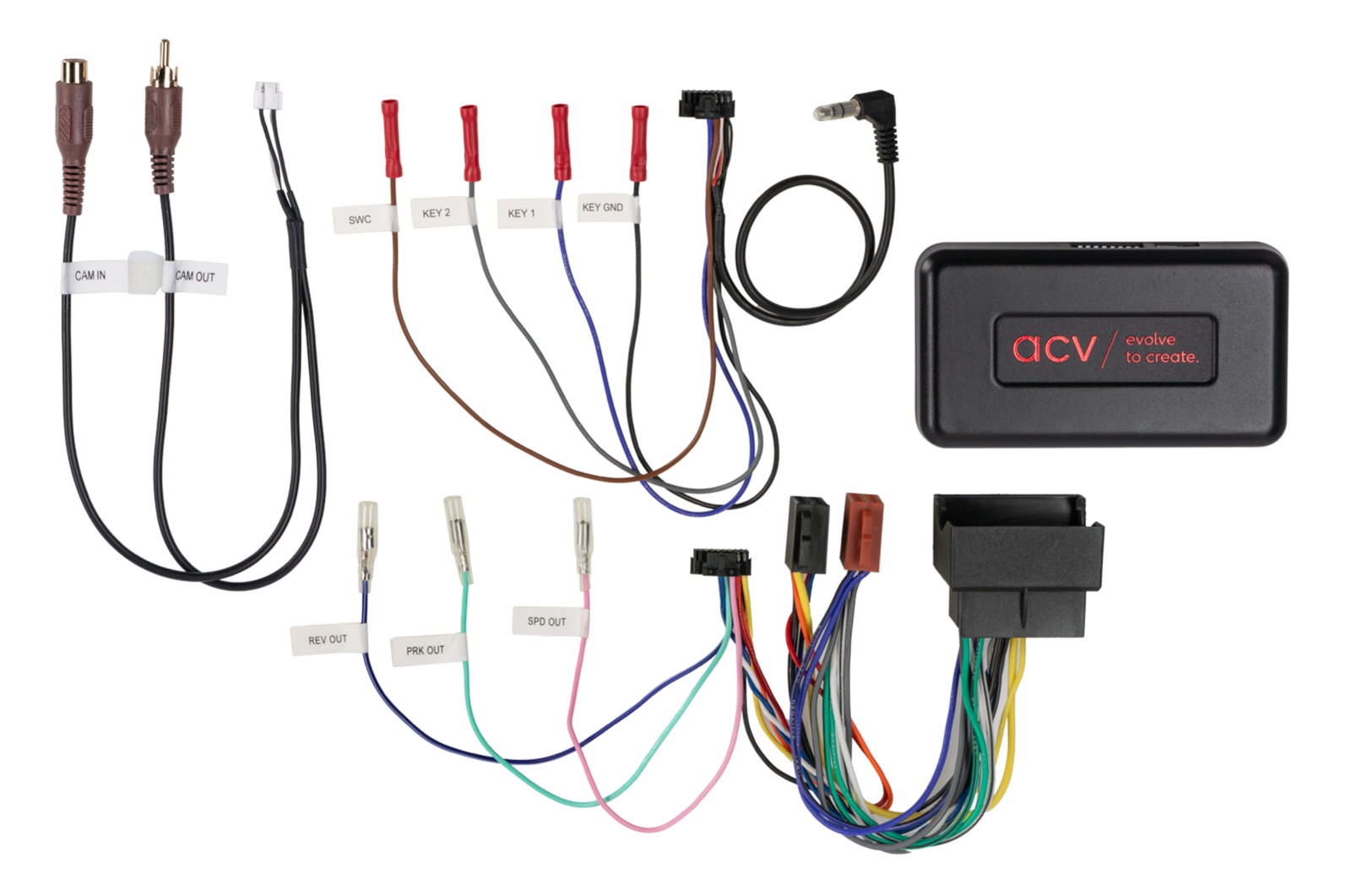

Aansluiting i-dapter:
paars/wit: +12V achteruitrijsignaal
Cinch (m) oker: achteruitrijcamera-ingang nainstallatieapparaat
Visualisatie i-dapter instellingen > Nainstallatieapparaat achteruitrijcamera-ingang
Visualisatie OPS > Nainstallatieapparaat achteruitrijcamera-ingang
Visualisatie Klimatronik > Nainstallatieapparaat achteruitrijcamera-ingang
Voertuigen met stuurwielbediening – i-dapter instellingen:
Stuurwielbediening: Track vooruit drukken en vasthouden
Alternatief met artikel: 43x-remote
Voertuigen zonder stuurwielbediening – i-dapter instellingen, benodigd accessoire:
i-dapter accessoire afstandsbediening > Interface-instelling > Artikel: 43x-remote
Voertuigen met witte OEM FIS-menuweergave op het instrumentenpaneel
Voertuigen met/zonder OEM-geluidssysteem
Voertuigen met OEM-achteruitrijcamera:
Achteruitrijcamera Interface Seat/Skoda/VW OEM HIGH: 771324-1032
Achteruitrijcamera Interface Seat/Skoda/VW OEM LOW: 771324-1036

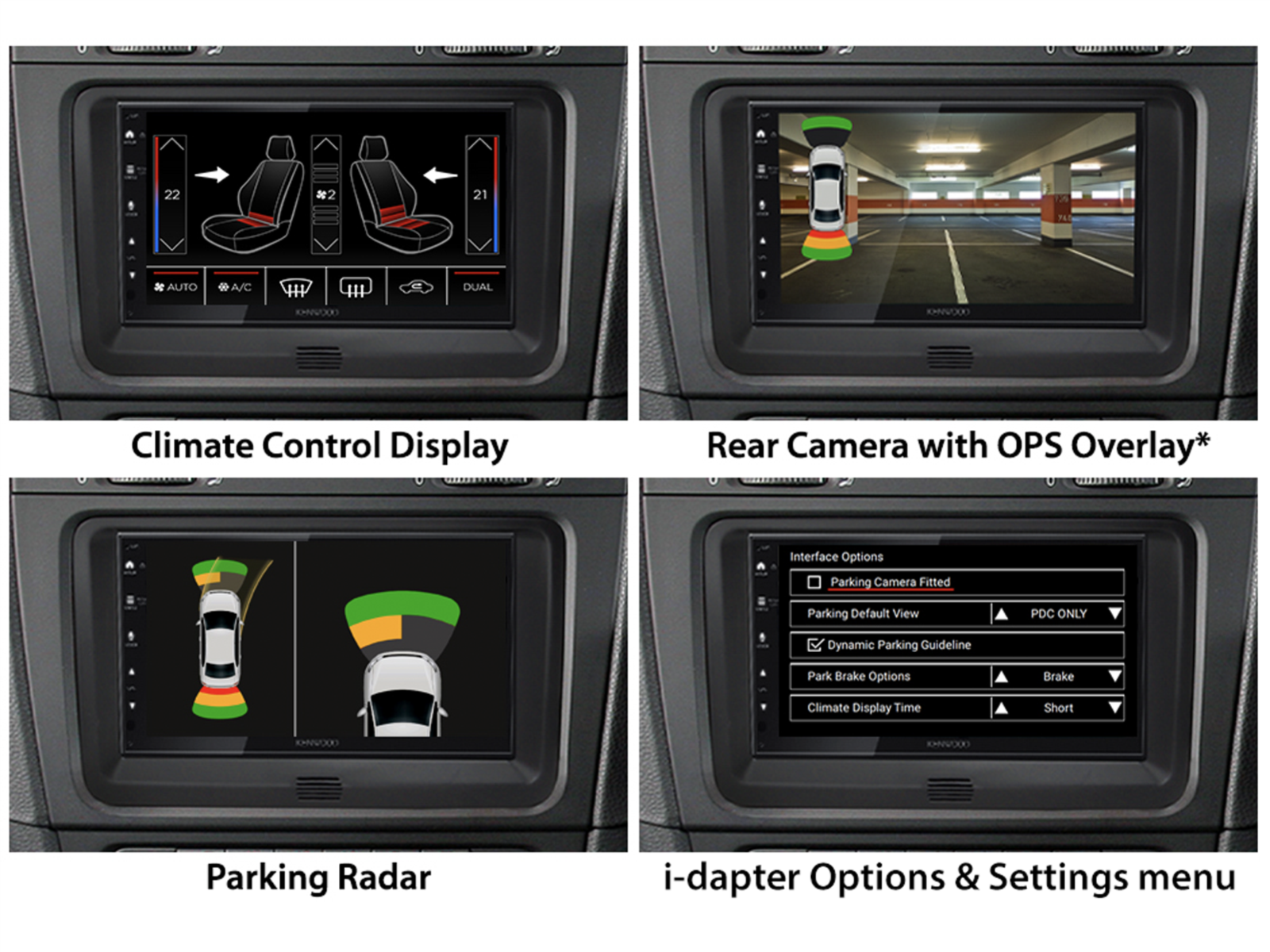

Voertuigen met parkeerassistentie en front-PDC > na het starten van het voertuig wordt de front-PDC weergegeven
Verlaten van de weergave > via de voertuig PDC-knop
+12V achteruitrijsignaal wordt uitgeschakeld vanaf 3 km/h
Kamerabeeld of i-dapter-instellingen en visualisatie niet beschikbaar:
Sluit een extra massakabel (Cinch-buitenleider) aan op de camera-aansluiting en het apparaat.

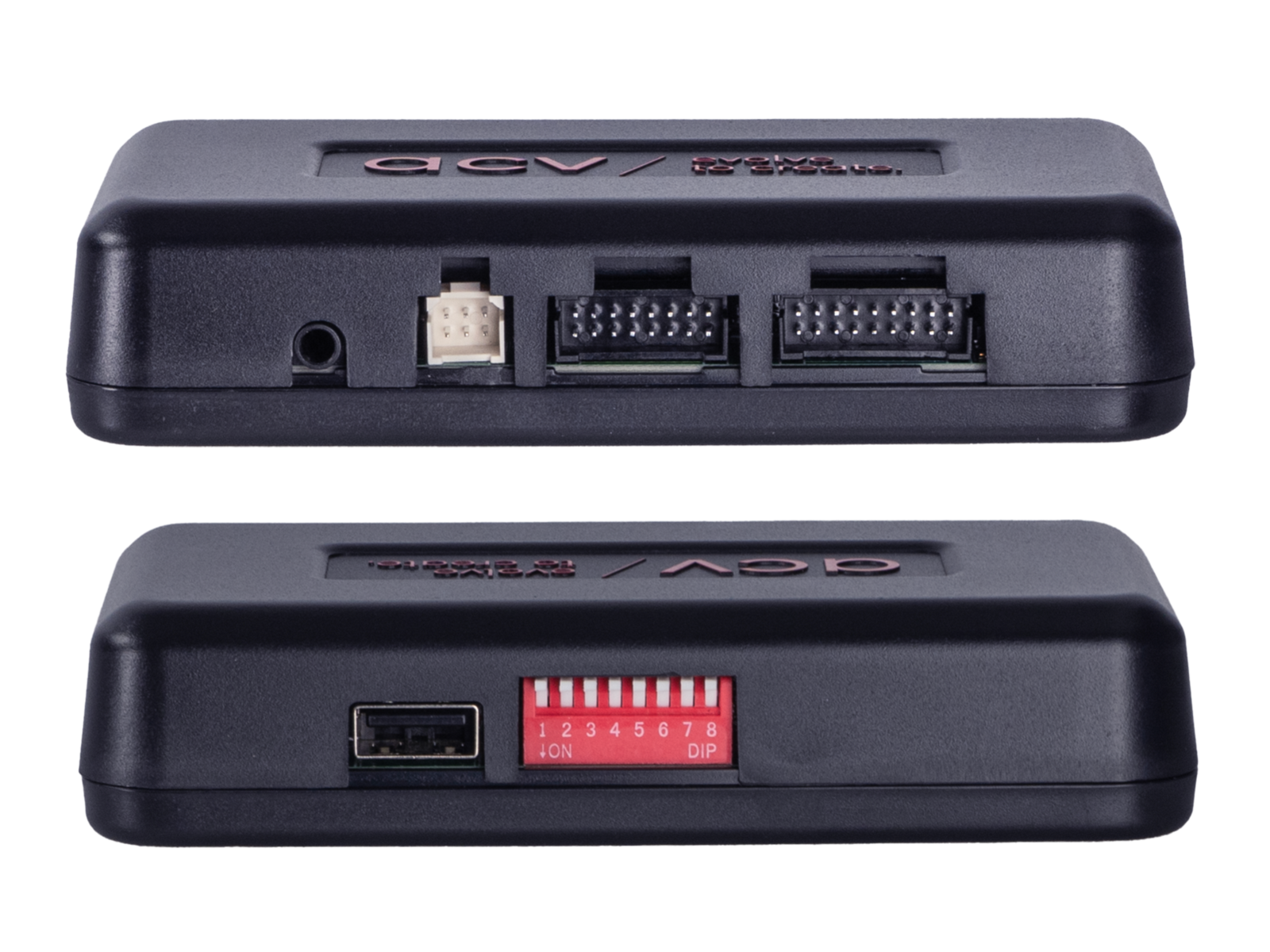

Dip-schakelaar instellingen voor de fabrikant van het nainstallatieapparaat (zie handleiding).
Geschikt voor de volgende voertuigen:
Skoda
Octavia (1Z) 01/2009 - 03/2013*
Rapid (NH) 10/2012 - 04/2015
Roomster (5J) 06/2010 - 02/2015
Superb (3T) 07/2008 - 05/2013
Yeti (5L) 08/2009 - 10/2013
VW
Caravelle (7H) 09/2009 - 05/2015**
CC (3C/35) 02/2012 - 08/2016
Eos (1F) 10/2010 - 04/2015
Golf VI (1K) 11/2008 - 12/2012
Golf VI (1KM) 11/2009 - 04/2013
Golf VI (1K) 06/2011 - 07/2016
Golf VI Plus (1KP) 03/2009 - 01/2014
Multivan (7H) 09/2009 - 05/2015**
Passat B7 (3C/362) 11/2010 - 10/2014
Polo V (6R) 06/2009 - 01/2014***
Scirocco III (13) 08/2008 - 04/2014
Sharan II (7N) 08/2010 - 04/2015
T5 Transporter (7H) 09/2009 - 05/2015**
Tiguan I (5N) 06/2011 - 04/2016
Touran (1T) 08/2010 - 04/2015
De volgende signalen worden geleverd:
Reimportvoertuigen of voertuigen met afwijkende software kunnen incompatibel zijn in functies.
rood: +12V contactslot Klem 15
oranje: +12V verlichting Klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik > 250 mA:
1 Relais spoelweerstand min. 75 Ohm
2 Relais spoelweerstand min. 150 Ohm
Stuurwielbediening
Visualisatie Klimatronik
Visualisatie optische PDC
OEM-geluidssysteem instellingen
*Voertuigen met Audience / Stream OEM-apparaat
**Voertuigen met OEM-geluidssysteem > Artikel actiefsysteemadapter VW T5/Touareg Quadlock MQS: 13-1424-26
***Voertuigen met Fender OEM-geluidssysteem
Optioneel:
Achteruitrijcamera Interface Seat/Skoda/VW OEM HIGH: 771324-1032
Achteruitrijcamera Interface Seat/Skoda/VW OEM LOW: 771324-1036
Geschikt voor:
Volkswagen Caravelle 2009-2015
Volkswagen CC 2012-2016
Volkswagen Eos 2010-2015
Volkswagen Golf 6 2008-2016
Volkswagen T5 Multivan 2009-2015
Volkswagen Passat 2010-2014
Volkswagen Polo 2009-2014
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2015
Volkswagen T5 Transporter 2009-2015
Volkswagen Tiguan 2011-2016
Volkswagen Touran 2010-2015
Skoda Octavia 2009-2013
Skoda Rapid 2012-2015
Skoda Roomster 2010-2015
Skoda Superb 2008-2013
Skoda Yeti 2009-2013
