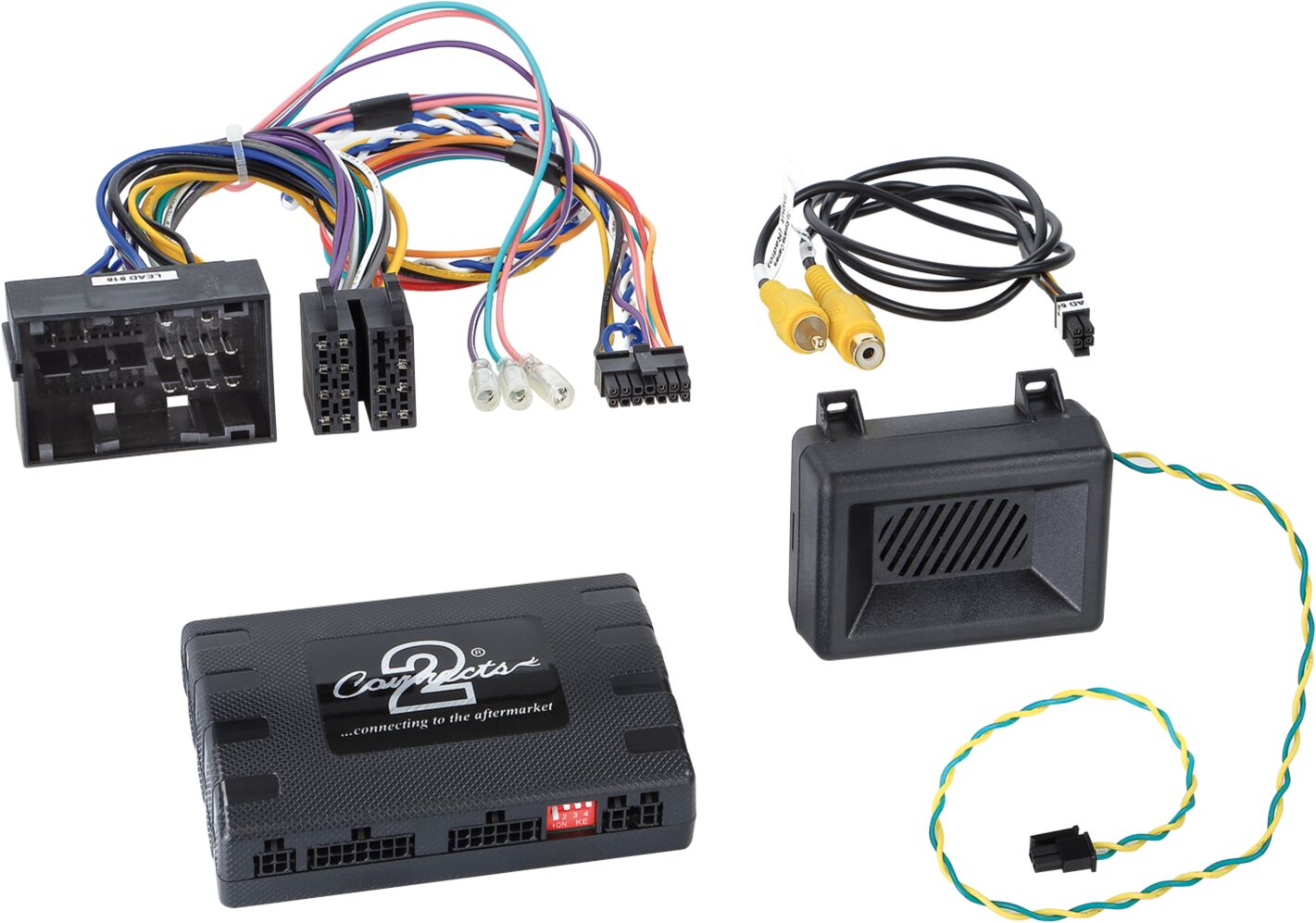

Infoadapter: Fiat 500X
De Infodapter behoudt de visuele weergave van de voertuigfuncties, zoals parkeersensoren, airconditioning, stoelverwarming, wanneer de originele radio wordt vervangen.
De stuurwielafstandsbedieningsfunctie van het voertuig wordt ook ondersteund en is verplicht voor de configuratie van de adapter.
Zorg ervoor dat de originele fabrieksradio's en geïllustreerde connectoren van de door ons gespecificeerde adapter overeenkomen met de uitrusting van het voertuig.
Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijassistentie- en comfortsystemen.
Controleer voor de installatie het voertuigmenu voor de verschillende instellingen.
Controleer de werking van de instellingen en het voertuigsysteem voor de definitieve installatie.
Opmerking:
Voertuigen met stuurwielafstandsbediening
Voertuigen met knoppen voor spraakbesturing en telefoon
LET OP: deze Knoppen MOETEN aanwezig zijn
CAN-bus

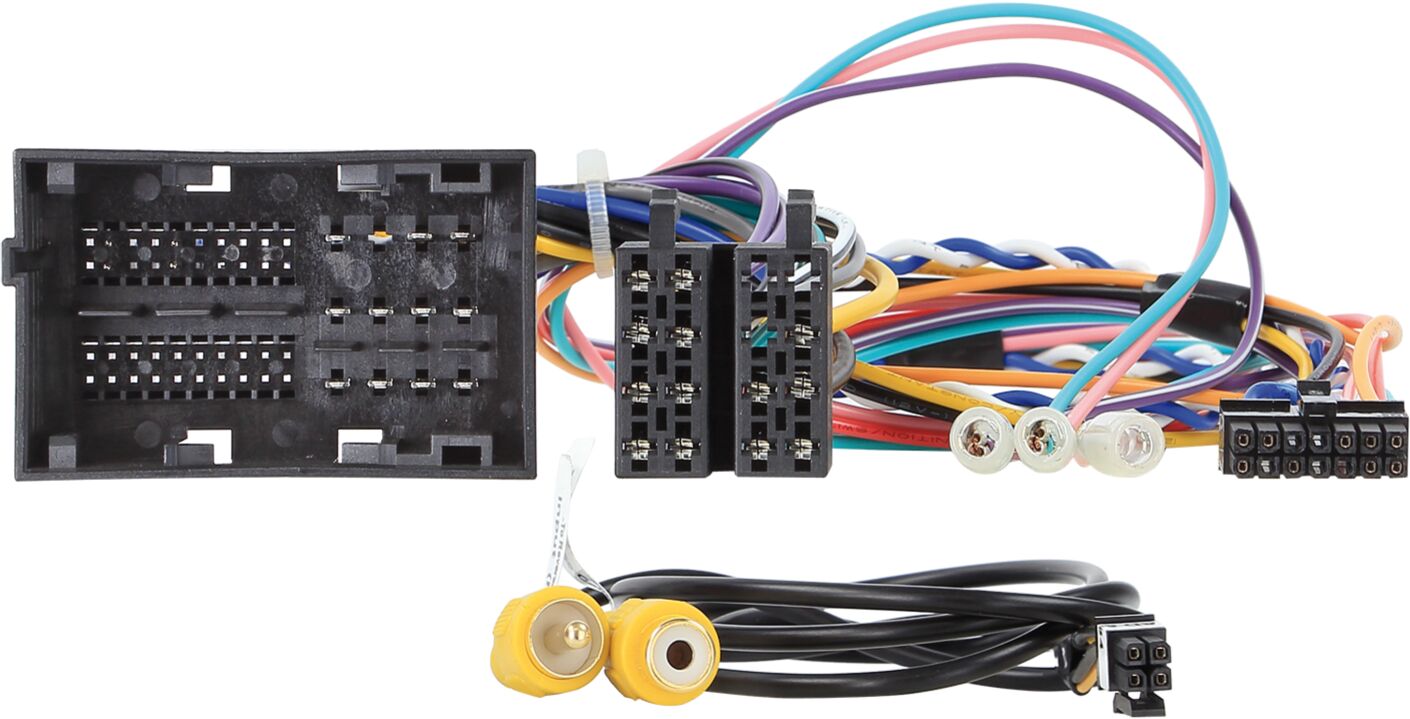

Aansluiting: 52-pins Fiat-connector
menu-instellingen visualiseren > paars/witte uitgang achtersignaal aansluiten
menu-instellingen visualiseren > cinch(m) geel aansluiten op achteruitrijcamera-ingang en configureren
Voertuiginstellingen en voertuiginformatie > weergeven op de retrofitmonitor via de Ingang achteruitrijcamera
Afhankelijk van OEM-voertuiguitrusting en software:
Niet alle voertuiginstellingen worden ondersteund
Niet alle voertuigfuncties worden ondersteund
Niet alle voertuiginformatie wordt gevisualiseerd
Rijhulpsysteem niet ondersteund
Voertuigen met OEM achteruitrijcamera Toewijzing van OEM-connector:
Camera adapter OEM camera 771000-2000
rood: Pin 31 Video+
wit: Pin32 32Video -
zwart: Pin 33 Afscherming
Geschikt voor de volgende voertuigen:
Fiat 500X (ZAF 334) 01/2015 - 08/2018
Fiat 500X (ZAF 334) 09/2018 - 2023Fiat
De volgende signalen worden gegeven:
geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid van alle uitgangen: 100 mA max.
Stroomvereiste groter dan 100 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Ondersteund voertuiginstellingen
Aansluitkabel voor de volgende radiofabrikanten:
SWI kabel 42s/acv > Alpine jack: 42ctalpinelead
SWI kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
SWI kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
SWI kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
SWI kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
SWI kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
SWI kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
SWI kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
SWI kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
SWI kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
SWI kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
SWI kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
SWI kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
SWI kabel 42s/acv > Apparaten met LFB leerfunctie: 42ctsmartlead
SWI kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
SWI kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead
Geschikt voor:
Fiat 500X 2015-2023
