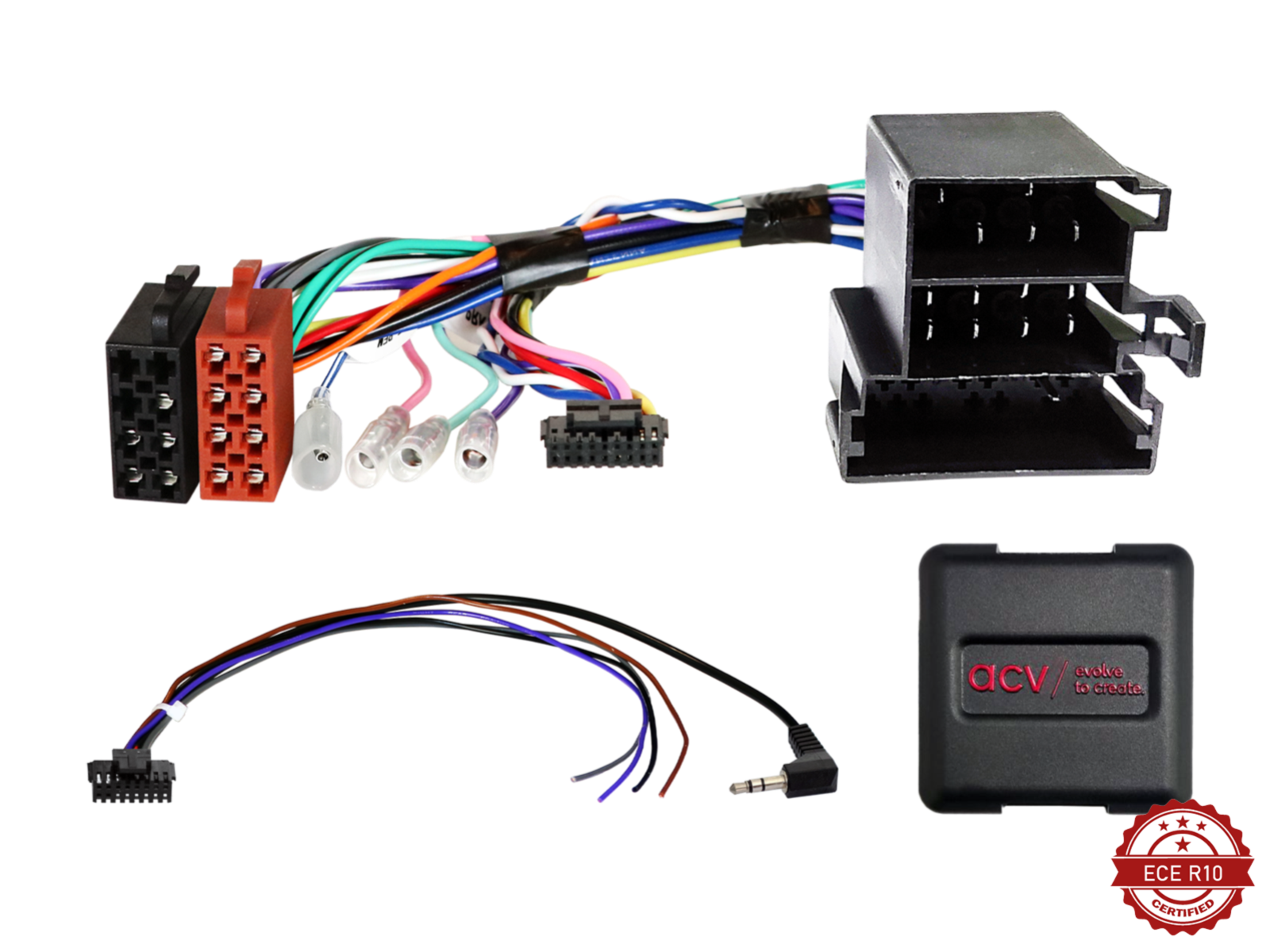

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-busverbinding
ISO / Mini ISO-
verbinding: OEM-stuurwielafstandsbediening > 3,5 mm-aansluiting / Losse
blauwe kabel: +12V-versterkerafstandsbediening
Voertuigen met Blaupunkt / Bosch / Delphi / VDO OEM-unit
Voertuigen met CAN-bus in de ISO-voedingsconnector
Voertuigen zonder analoge stuurwielafstandsbediening in Mini ISO-connector C-2
Voertuigen zonder Visteon / Daiichi / UConnect OEM-unit
Voertuigen zonder Magneti Marelli OEM-navigatie
Voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven
Voertuigen met OEM-geluidssysteem:
Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50
Actieve systeemadapter Diverse voertuigen ISO>ISO > Artikel: 13-1190-50
Voertuigen Fiat 500 (ZAF 312) 10/2007 - 07/2015 met Beats OEM-geluidssysteem zonder +12V-versterkerafstandsbediening in Mini-ISO Aansluiting:
Geluidssysteem niet ondersteund.
DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (zie BDA).
Geschikt voor de volgende voertuigen:
Alfa Romeo,
Alfa Romeo Giulietta (940) 05/2010 - 10/2013**,
Alfa Romeo MiTo (955) 09/2008 - 10/2013***
Citroen
Citroen Jumper (250) 11/2011 - 05/2014*
Citroen Nemo (A.) 08/2008 - 12/2015
Citroen Relay (250) 2011 - 2014
Fiat
Fiat 500 (ZAF 312) 10/2007 - 07/2015
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Idea (ZAF 350) 11/2005 - 01/2008
Fiat Punto (ZAF 199) 05/2010 - 12/2010
Fiat Punto (ZAF 199) 01/2011 - 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
Fiat Qubo (ZAF 225) 09/2008 - 07/2016
Ford
Ka (RU8) 02/2009 - 05/2017
Opel
Combo D (Combo D) 01/2012 - 08/2018
Peugeot
Bipper (A) 12/2007 - 12/2015
Peugeot Boxer (Y) 07/2011 - 05/2014*
De volgende waarschuwingen zijn van toepassing:
Geïmporteerde voertuigen of voertuigen met andere software kunnen functioneel incompatibel zijn.
Rood: +12V ontstekingsaansluiting 15;
Oranje: +12V verlichtingsaansluiting 58;
Paars/Wit: +12V achteruitrijsignaal;
Roze: snelheidssignaal;
Groen: massa (GND); Handremsignaal;
Nominale uitgangsstroom: maximaal 250 mA.
Stroomvereiste hoger dan 250 mA:
1 relaisspoelweerstand minimaal 75 ohm;
2 re laisspoelenweerstand minimaal 150 ohm;
Afstandsbediening op het stuur
: *Voertuigen met 8 knoppen/functies voor de afstandsbediening op het stuur
; *Voertuigen met Delphi 2-DIN OEM-unit, pianozwarte afwerking met centrale bedieningsknop;
**Voertuigen met Bosch OEM-unit
; ***Voertuigen met Blaupunkt OEM-unit
Geschikt voor:
Universeel
Fiat 500 2007-2015
Fiat Punto 2004-2018
Fiat Grande Punto 2005-2009
Fiat Punto EVO 2009-2011
Fiat Ducato 2012-2015
Fiat Doblo 2009-2015
Fiat Idea 2006-2012
Fiat Qubo 2008-2016
Fiat Fiorino 2008-2016
Citroën Nemo 2008-2015
Peugeot Bipper 2007-2015
Opel Combo 2012-2018
Alfa Romeo MiTo 2008-2013
Alfa Romeo Giulietta 2010-2013
Ford Ka 2009-2017
