Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

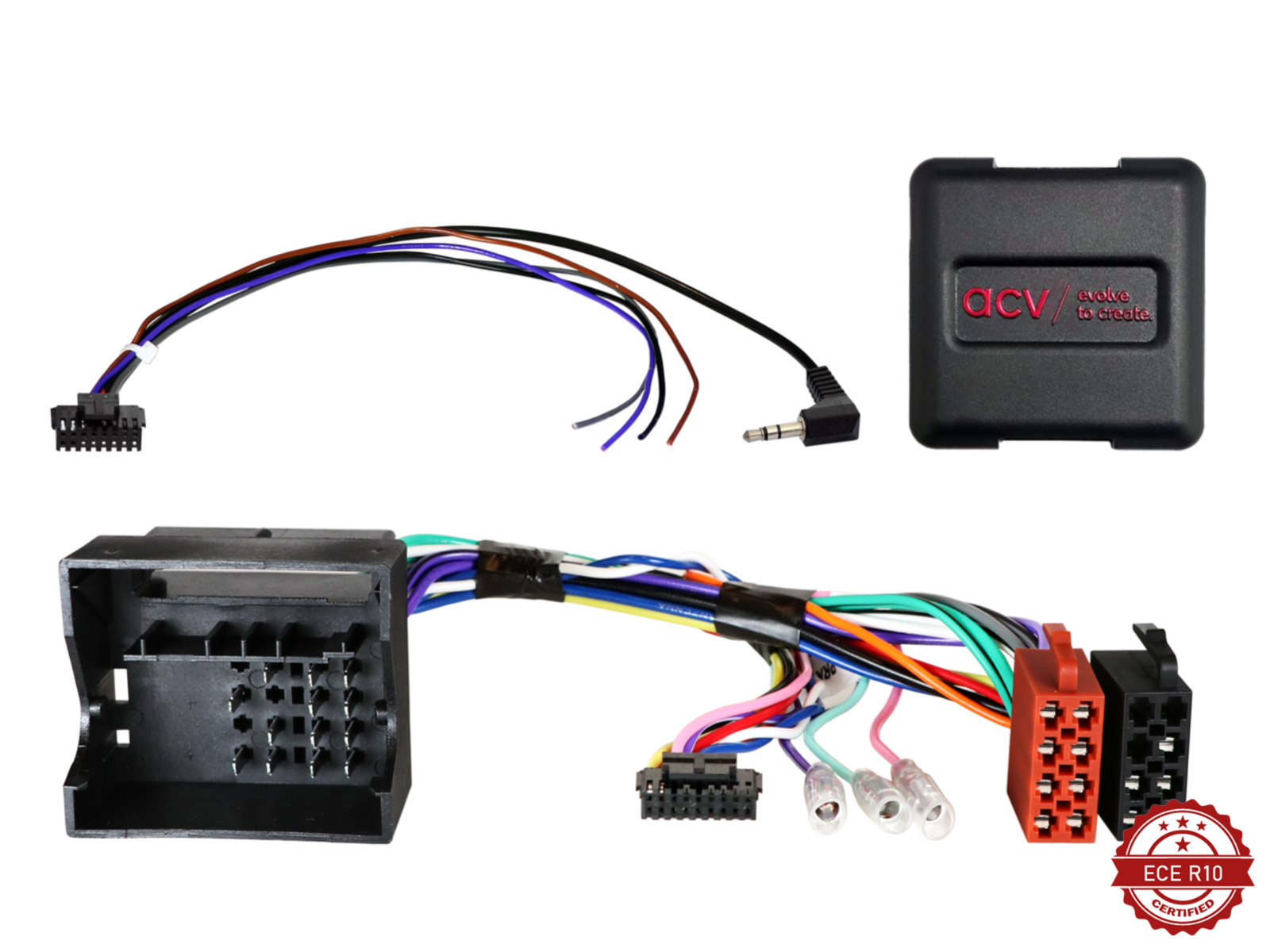

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-pins Quadlock VAG-stekker
Aansluiting: OEM-stuurbediening > 3,5 mm jack / losse kabel
Voertuigen zonder OEM-geluidssysteem
Voertuigen met OEM-geluidssysteem:
LFB Audi/Seat/Skoda/VW verschillende modellen Quadlock > Artikel: 42a-1324-001
Seat-voertuigen zonder Seat Exeo (3R) 03/2009 - 05/2013
Skoda-voertuigen met Bolero / Stream OEM-apparaat
Skoda-voertuigen met Amundson / Columbus OEM-navigatie
Skoda-voertuigen zonder Technisat OEM-apparaat
VW-voertuigen met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat
VW-voertuigen met RNS315 / RNS510 OEM-navigatie
VW-voertuigen zonder RCD320 OEM-apparaat met ISO-stekkers
DIP-schakelaarinstellingen voor de fabrikant van de achteraf inbouwapparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04-2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019*
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015
Skoda
Skoda Citigo (AA) 06/2012 - 05/2017*
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013
VW
VW Amarok (2H) 03/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020**
VW CC (3C/35) 06/2008 - 08/2016
VW Eos (1F) 05/2006 - 10/2010
VW Eos (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 08/2011
VW Fusca (Brazil) 2005 - 2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Magotan (Asia) 2005 - 2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sagitar (China) 2005 - 2011
VW Sharan II (7N) 08/2010 - 04/2015
VW Suran 2009 - 2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touareg I (7L) 11/2006 - 02/2010
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
VW UP! (AA) 12/2011 - 06/2016*
VW Vento (Mexico) 2005 - 2011
De volgende signalen worden ter beschikking gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
*Voertuigen zonder OEM-geluidssysteem
**Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB aan de voorzijde
Geschikt voor:
Seat Alhambra 2010-2015
Seat Altea 2004-2015
Seat Exeo 2009-2013
Seat Ibiza 2008-2015
Seat Leon 2005-2012
Seat Mii 2011-2019
Seat Toledo 2005-2009
Seat Toledo 2013-2015
Skoda Citigo 2012-2017
Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013
Volkswagen Amarok 2010-2016
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2015
Volkswagen Caravelle 2004-2015
Volkswagen CC 2008-2016
Volkswagen EOS 2006-2015
Volkswagen Fox 2005-2011
Volkswagen Golf 5 2003-2009
Volkswagen Golf 6 2008-2014
Volkswagen Jetta 2005-2014
Volkswagen Multivan 2003-2015
Volkswagen Passat 2005-2014
Volkswagen Polo 2005-2014
Volkswagen Phaeton 2007-2010
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2015
Volkswagen T5 Transporter 2003-2015
Volkswagen T6 Transporter 2015-2019
Volkswagen Tiguan 2007-2016
Volkswagen Touran 2003-2015
Volkswagen Touareg 2003-2010
Volkswagen up! 2011-2016
