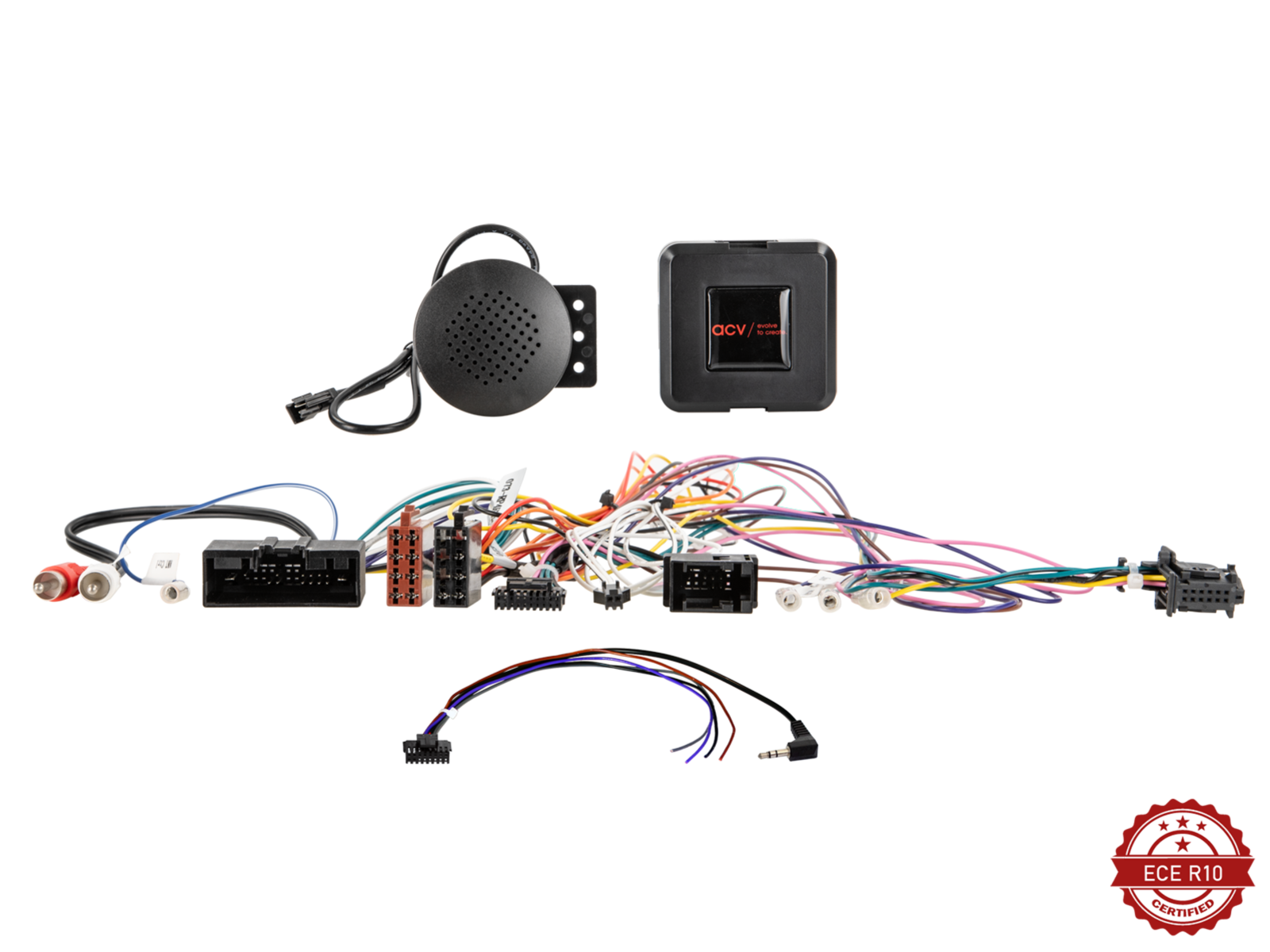

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 24-pins Ford-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: AMP-displaystekker > OEM-display
Aansluiting: OEM-displaystekker > interface
Aansluiting: OEM AUX > cinch (m) rood/wit
Voertuigen met stuurwiel OK en/of spraakfunctieknop
Voertuigen met OEM-display*
Voertuigen met cd-speler onder het scherm
Voertuigen met SYNC > SYNC-functie wordt niet ondersteund
Voertuigen met OEM-navigatie > interfacefunctie deels niet compatibel
SYNC-functies en BT vóór de montage uitschakelen
De SYNC-noodoproepfunctie wordt uitgeschakeld met de BT-functie
Voorkomen van storingen bij display-instellingen van het voertuig:
Schakel het achteraf ingebouwde apparaat uit
Druk maximaal 2 seconden op de spraakselectieknop om het instellingenmenu te openen
Voer instellingen alleen uit zoals beschreven in de BDA
In geval van storingen in de instellingsmodus:
Stel opnieuw in nadat de CAN-bus tot rust is gekomen
De displayaansluiting moet indien nodig worden verlengd
Ondersteunde voertuiginstellingen
Voertuigen met een klein display en 2 instelknoppen aan de rechterkant > Datuminstelling wordt niet ondersteund
Ford Transit (V363) (FCA/FAD): OEM-display-inbouw via het radio-inbouwpaneel wordt niet ondersteund:
Het OEM-display moet aangesloten blijven
DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Ford B-MAX (JK8) 10/2012 - 09/2017
Ford C-MAX (DXA) 11/2010 - 05/2015*****
Ford C-MAX (DXA) 06/2015 - 12/2019*****
Ford Ecosport (JK8) 02/2014 - 10/2017
Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
Ford Focus (DYB) 09/2011 - 09/2014
Ford Focus (DBY) 10/2014 - 08/2018
Ford Kuga (DM2) 03/2013 - 01/2017****/*****
Ford Kuga (DM2) 01/2017 - 12/2019****/*****
Ford Ranger (2AB) 12/2011 - 12/2015
Ford Transit Connect (PJ2) 12/2013 - 05/2018*/***
Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016*/**
Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018*/***
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016*/**
Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2016*/**
Ford Taurus 2008 - 2012
De volgende signalen worden beschikbaar gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm
Afstandsbediening op het stuur
PDC achterzijde ondersteund
Geschikt voor:
Ford B-Max 2012-2017
Ford C-Max 2010-2019
Ford Ecosport 2014-2017
Ford Fiesta 2013-2017
Ford Focus 2011-2018
Ford Kuga 2013-2019
Ford Ranger 2011-2015
Ford Transit Connect 2013-2018
Ford Transit Custom 2012-2016
Ford Tourneo Connect 2013-2018
Ford Tourneo Custom 2012-2016
Ford Transit 2014-2016
