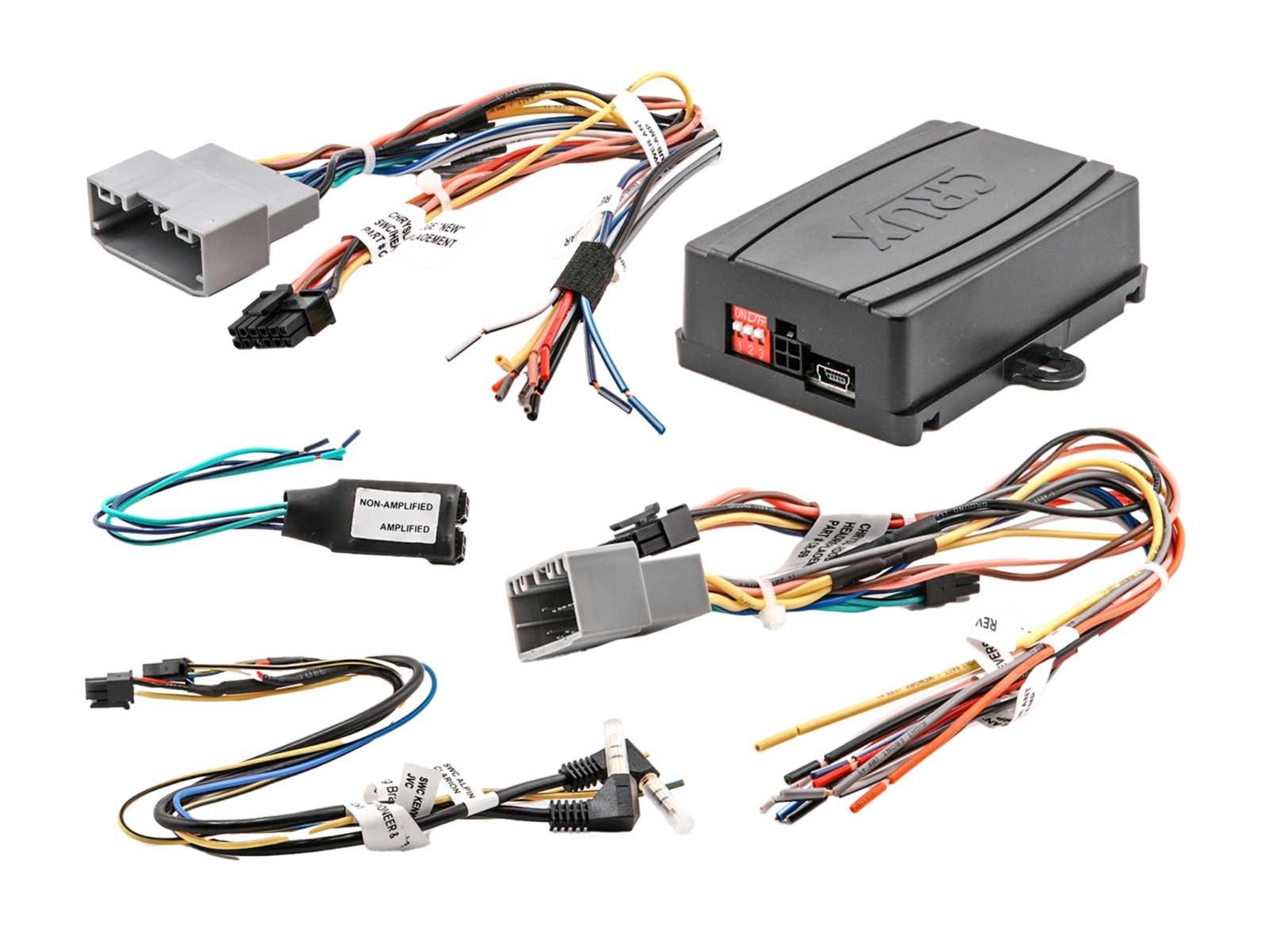

Adapter voor stuurwielbediening Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW
CRUX SWRCR-59.
Behoud de originele functies van de stuurwielbediening wanneer u de fabrieksradio vervangt
door een aftermarket-unit.
Afhankelijk van de uitrusting van het voertuig, evenals de functies en software van de
aftermarket-unit, kunnen sommige functies ontbreken of vervangen worden.
Vergelijk de getoonde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze
zowel visueel als technisch compatibel zijn.
Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was geïnstalleerd.
Test vóór de definitieve installatie de functies, instellingen en stuurwielbediening van het
voertuig.
Opmerking:
CAN-busverbinding:
22-pins Chrysler-connector // 24-pins Chrysler-connector > losse kabel
Aansluiting: OEM-stuurwielafstandsbediening > 3,5 mm jack / losse kabel
DIP-schakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA 1)
blauw/wit: +12V geschakelde versterkerafstandsbediening
Voertuigen met CAN-bus zonder +12V geschakelde ontsteking (aansluiting 15)
Voertuigen met/zonder OEM-geluidssysteem Voertuigen
met CAN-bus
Voertuigen met/zonder OEM-geluidssysteem
Voertuigen zonder +12V geschakelde ontsteking aansluiting 15
Voertuigen zonder Infinity OEM-geluidssysteem*/** Voertuigen zonder
CAN-bus geschakelde ontsteking aansluiting 15** Voertuigen zonder
dodehoekdetectie
Rijassistentiesysteem Dodehoekweergave in de buitenspiegels niet ondersteund
PDC niet ondersteund
Snelheidssignaal niet ondersteund in alle voertuigen
Voertuigen met handgeschakelde transmissie Achteruitrijsignaal niet ondersteund
OEM-geluidssysteem Fader niet ondersteund
Audioweergave Telefoon/Navigatie controleren, voor/achter indien nodig wisselen
Stuurwielafstandsbediening XZent/Zenec-apparaten 1 Bedrade bediening niet ondersteund
Accessoires Adapter RCA > Luidspreker:
Voor gebruik in voertuigen met OEM-geluidssysteem voor het in- en uitschakelen van geluiden in
combinatie met een high-level adapter ( zie BDA 2)
Optionele accessoires:
High-level adapter 2-kanaals galvanisch > Artikel 30.5000-02
Radioadapter ISO-voeding/luidspreker > losse kabel 15 cm > Artikel: 1432-02
Achteruitrijcamera-adapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030
Diagnostische LED:
blauw knipperend > CAN-bus zoeken
blauw constant > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
Chrysler
Chrysler 200 2011 - 2014
Chrysler 300 06/2004 - 12/2010
Chrysler 300C (LX) 06/2004 - 11/2007
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler 300M 01/2002 - 06/2004
Chrysler Aspen 2007 - 2009
Chrysler Concorde 2002 - 2004
Chrysler Pacifica 2004 - 2008
Chrysler PT Cruiser (PT) 10/2001 - 04/2006
Chrysler PT Cruiser (PT) 01/2006 - 06/2009
Chrysler Sebring (RJ) 03/2001 - 04/2003
Chrysler Sebring (RJ) 04/2003 - 07/2007
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town&Country 2008 - 2016
Chrysler Voyager (GK/GY/RG) 03/2001 - 05/2004
Chrysler Voyager (GK/GY/RG) 05/2004 - 03/2008
Chrysler Voyager (RT) 03/2008 - 12/2010
Dodge Avenger (JS) 06/2007 - 06/2009
Dodge Caliber (PK) 06/2006 - 12/2010
Dodge Caravan 2002 - 2015
Dodge Charger 2009 - 2012
Dodge Challenger 2008 – 2014
Dodge Dakota 2002 - 2011
Dodge Durango 2003 - 2009
Dodge Journey (JC) 06/2008 - 12/2010
Dodge Magnum 2008 - 2009
Dodge Nitro 2007 - 2011
Dodge RAM 2002 - 2008
Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM chassis cab 2011
Dodge RAM C/V Tradesman 2012 - 2015
Dodge Stratus 2002 - 2006
Dodge Viper (SR) 11/2003 - 04/2010
Jeep Commander (WH) 05/2008 - 11/2010
Jeep Compass (PK) 11/2006 - 06/2010
Jeep Compass (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WJ) 10/2001 - 06/2005
Jeep Grand Cherokee (WH) 06/2005 - 10/2007
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Grand Cherokee (WK) 12/2010 - 06/2013
Jeep Liberty 2002 - 2012
Jeep Patriot (PK) 2007 - 2017
Jeep Wrangler (TJ) 01/2003 - 03/2007 J
eep Wrangler (JK) 04/2007 - 02/2011
Jeep Wrangler (JK) 02/2011 - 07/2018
Lancia Voyager (RT) 11/2011 - 08/2015
Mitsubishi Raider 2008 - 2009
VW Routan 2009 - 2015
De volgende signalen worden geleverd:
Geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
Roze: +12V Ontstekingsaansluiting 15
Oranje: +12V Verlichtingsaansluiting 58
Paars/Wit: +12V Achteruitrijsignaal
Voertuigen met automatische transmissie
Roze: Snelheidssignaal wordt niet in alle voertuigen
ondersteund Stuurwielafstandsbediening OEM-geluidssysteem faderfunctie wordt niet
ondersteund
*Voertuigen 2002 - 2009 analoog met Infinity OEM-geluidssysteem niet ondersteund
*Infinity OEM-versterker bypass > luidsprekers opnieuw bedraden
**Stuurwielafstandsbediening (LFB) diverse Amerikaanse voertuigen/Opel GT analoog/CAN-bus > Artikel: 42-uni-usa
**ISO-adapterkabel Chrysler/Dodge/Jeep 22-pins > Artikel: 1031-02
Optioneel:
Radio-adapter ISO-voeding/luidsprekers > losse kabels 15 cm > Artikel: 1432-02
Achteruitrijcamera-adapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030
Geschikt voor:
Zenec
Chrysler 200 2011-2014
Chrysler 300 2002-2010
Chrysler 300C 2004-2010
Chrysler Aspen 2008-2009
Chrysler PT Cruiser 2002-2005
Chrysler Sebring 2002-2010
Chrysler Town & Country 2008-2016
Chrysler Voyager 2002-2010
Dodge Avanger 2008-2014
Dodge Caliber 2008-2014
Dodge Challenger 2008-2014
Dodge Charger 2008-2012
Dodge Dakota 2002-2011
Dodge Durango 2003-2009
Dodge Journey 2009-2010
Dodge Magnum 2008-2009
Dodge Nitro 2007-2011
Dodge RAM 2002-2015
Dodge Viper 2003-2009
Jeep Compass 2006-2016
Jeep Grand Cherokee 2001-2013
Jeep Liberty 2002-2012
Jeep Patriot 2007-2017
Jeep Wrangler 2003-2018
Lancia Voyager 2011-2015
Mitsubishi Raider 2008-2009
Volkswagen Routan 2009-2015
