Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

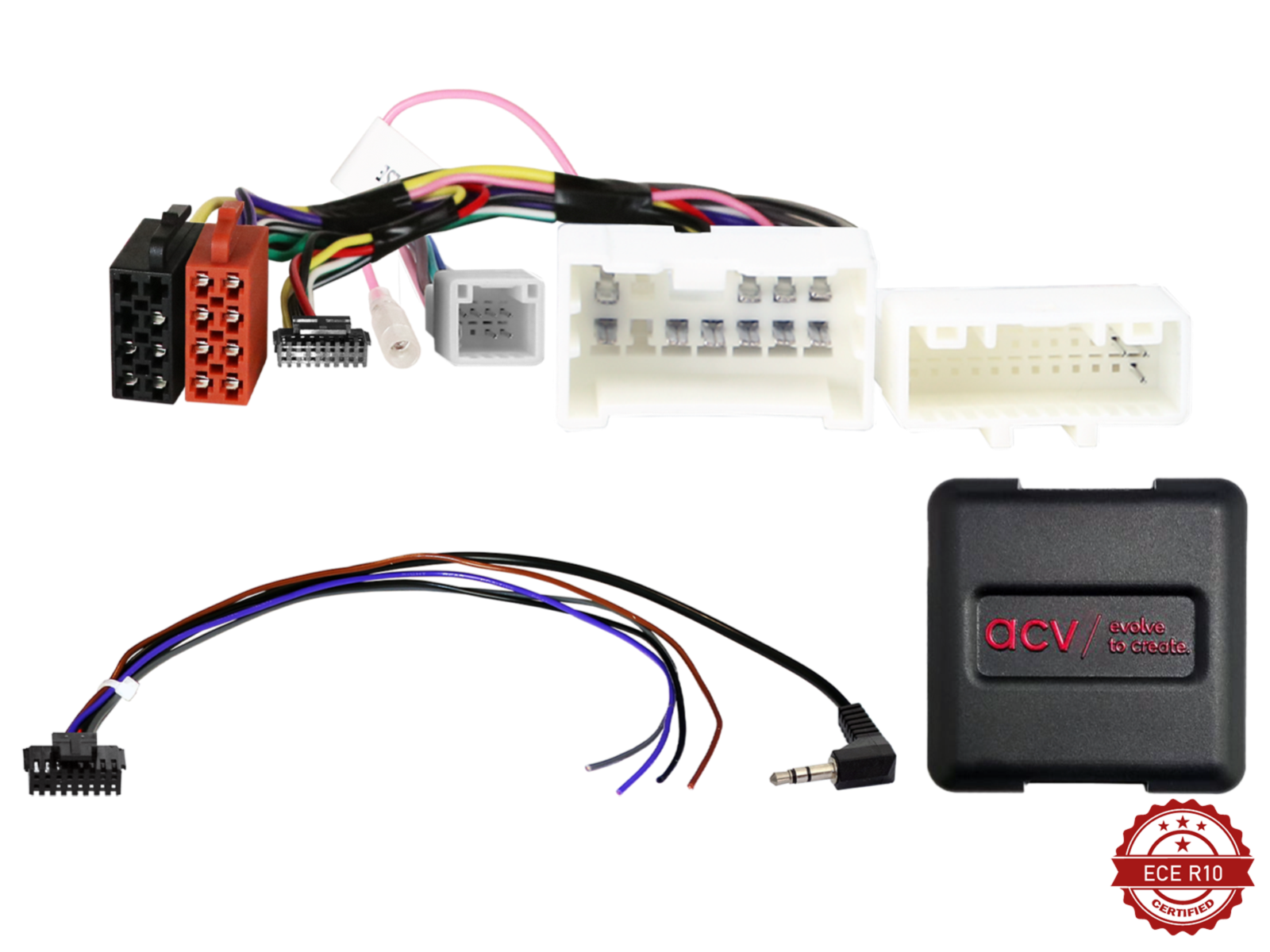

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
Analoge
aansluiting: 12-pins / 24-pins / 8-pins Dacia-connector
Aansluiting: OEM-stuurwielafstandsbediening > 3,5 mm jack / losse kabel
Codering / routing van de grijze fabrieksconnector moet indien nodig worden aangepast met werkplaatsgereedschap
Voertuigen Dacia met Media Nav / Media Nav Evo OEM-navigatie
Voertuigen Dacia 2017> met Visteon RO13-X07 OEM-apparaat zonder CAN-bus:
Stuurwielbediening Dacia/Fiat/Opel/Nissan/Renault 20-pins/32-pins Nissan > Artikel: 42xvx007
Voertuigen Opel met Navi 50 Intellilink OEM-navigatie met USB/AUX voorin
Voertuigen Opel met Anatel 1-DIN OEM-apparaat zwart met AUX/USB voorin 2 x chromen draaiknop
Voertuigen Opel zonder Navi 80 Intellilink OEM-navigatie
Voertuigen Renault zonder R-Link OEM-navigatie Silverbox
Voertuigen 2018>:
rood+12V ontstekingsstroom, klem 15, zekeringkast, gezekerd > indien nodig
Voertuigen 2018>:
Rode interface +12V ontstekingsstroom aansluiting 15 zekeringkast > indien nodig.
Voertuigen met OEM-navigatie / OEM-achteruitrijcamera:
24-pins connector, controleer de juiste pinbezetting vóór installatie door te meten met het fabrieksapparaat.
Pin 9: +6V voedingsspanning OEM-camera.
Pin 21: Massa (GND) OEM-camera.
Pin 10: Video +.
Pin 22: Video -.
Spanningsomvormer +6V voedingsspanning OEM-camera:
Spanningsomvormer 12 volt > 6 volt 1,5A max. > Artikel: 30.3520-04.
DIP-schakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie gebruiksaanwijzing)
Geschikt voor de volgende voertuigen:
Dacia
Dacia Dokker (SD) 12/2012 - 03/2017
Dacia Dokker (SD) 03/2017 - 11/2021
Dacia Dokker Stepway (SD) 11/2014 - 03/2017
Dacia Dokker Stepway (SD) 03/2017 - 11/2020
Dacia Duster (SD) 11/2013 - 12/2017
Dacia Duster (SR) 01/2018 - 07/2021
Dacia Duster (SR) 09/2021 - 2024*
Dacia Lodgy (SD) 06/2012 - 06/2021
Dacia Lodgy Stepway (SD) 11/2014 - 06/2021
Dacia Logan MCV (SD) 07/2013 - 09/2020
Dacia Sandero (SD) 01/2013 - 09/2020
Dacia Sandero Stepway (SD) 01/2013 - 09/2020
Fiat
Fiat Talento (ZAF 296) 07/2016 - 10/2021**
Mercedes
Mercedes Citan (W415) 10/2012 - 12/2020
Nissan
Nissan NV300 (4/J4) 11/2016 - 06/2019**
Nissan NV300 (4/J4) 06/2019 - 09/2021**
Nissan NV300 (4/J4) 05/2021 - 09-2021**
Nissan NV400 (M) 07/2014 - 07/2020
Nissan NV400 (M) 07/2020 - 12/2021
Nissan Primastar (4/F4/J4) 01/2011 - 05/2015**
Opel
Movano B (X62) 10/2013 - 09/2019***
Opel Movano B (X62) 10/2019 - 08/2021***
Opel Vivaro B (X82) 06/2014 - 01/2019***
Renault
Captur (R) 06/2013 - 03/2017**
Renault Captur (R) 03/2017 - 12/2019
Renault Clio IV (X98) 11/2012 - 06/2016***
Renault Clio IV (X98) 06/2016 - 12/2020***
Renault Kangoo (W) 03/2013 - 12/2020
Renault Master III (M) 09/2014 - 08/2018**
Renault Master III ZE (M) 06/2018 - 06/2020**
Renault Master III (M) 10/2019 - 2024**
Renault Trafic III (J/JL) 09/2014 - 07/2019**
Renault Trafic III (J/JL) 09/2019 - 03/2022**
Renault Twingo (N) 01/2012 - 07/2014****
De volgende waarschuwingen worden gegeven:
Geïmporteerde voertuigen of voertuigen met andere software kunnen functioneel incompatibel zijn.
Afstandsbediening op het stuur
*Voertuigen met radio-voorbereiding
**Voertuigen met Media Nav / Media Nav Evo OEM-navigatie
***Voertuigen met Navi 50 Intellilink OEM-navigatie met USB/AUX-aansluiting voorin / Media Nav OEM-navigatie
***Voertuigen met 1-DIN OEM-unit zwart met AUX/USB-aansluiting voorin, 2 x chromen draaiknoppen
****Voertuigen met 1-DIN OEM-unit zwart met USB-aansluiting voorin
Geschikt voor:
Dacia Dokker 2012-2021
Dacia Duster 2013-2024
Dacia Lodgy 2012-2021
Dacia Logan 2013-2020
Dacia Sandero 2013-2020
Fiat Talento 2016-2021
Mercedes Benz Citan 2012-2020
Nissan NV300 2016-2021
Nissan NV400 2014-2021
Nissan Primastar 2011-2015
Opel Movano 2013-2021
Opel Vivaro 2014-2019
Renault Captur 2013-2019
Renault Clio 2012-2020
Renault Kangoo 2013-2020
Renault Master 2014-2024
Renault Trafic 2014-2022
Renault Twingo 2012-2014
