Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

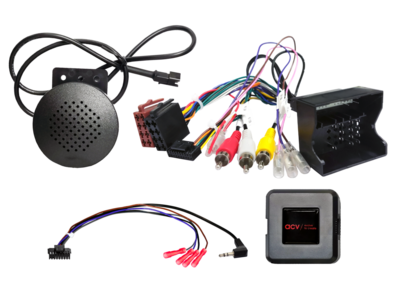

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-pins Quadlock-stekker (Citroën / Peugeot)
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM AUX > Cinch (m) rood / wit
Aansluiting: Cinch (m) geel niet gebruikt
Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-apparaat met volumeknop
Voertuigen met Clarion MQ-RD6 OEM-apparaat met monochroom display en centrale draaiknop
Voertuigen met PDC achter
Voertuigen zonder Bosch OEM-apparaat
Voertuigen zonder Continental RD45 OEM-apparaat met volumeknop
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatie Voertuigen zonder JBL OEM-geluidssysteem
Voertuigen zonder OEM-achterluidsprekers:
PDC-weergave via luidsprekeruitgang achter
Kabels voor voor- en achterluidsprekers in de ISO-stekkers verwisselen
Voertuigen Peugeot CC:
LFB Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC > Artikel: 42a-1041-008
Voertuigen met Continental RD45 OEM-apparaat met volumeregelaar:
LFB Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC > Artikel: 42a-1041-008
Voertuigen met PDC-schakelaar:
PDC-weergave moet geactiveerd zijn
Voertuigen met ECO-modus:
+12V continu stroom klem 30 accu beveiligd
Ondersteunde voertuiginstellingen (zie BDA)
DIP-schakelaarinstellingen voor de fabrikant van de achterafmontageapparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Citroën
Citroën Berlingo (7) 06/2008 – 03/2012
Citroën Berlingo (7) 04/2012 – 05/2015
Citroën Berlingo (7) 06/2015 – 06/2018
Citroën C2 (J) 12/2004 – 12/2009
Citroën C3 (F) 10/2005 – 01/2010
Citroën C3 (S) 01/2010 – 01/2017
Citroën C4 (L) 11/2004 – 08/2010
Citroën C5 (D) 10/2004 – 04/2008
Citroën C8 (E) 01/2008 – 07/2012
Citroën C8 (E) 07/2012 – 06/2014
Citroën DS3 (S) 03/2010 – 07/2014
Citroën Jumpy (V) 02/2007 – 05/2016
Citroën Jumpy (V) 09/2016 – 01/2024*
Citroën Spacetourer (V) 03/2016 – 03/2024*
Fiat
Fiat Scudo (ZAF 270) 02/2007 – 07/2016
Opel
Opel Vivaro C (V) 09/2019 – 01/2024*
Opel Zafira Life V (V) 02/2019 – 01/2024*
Peugeot
Peugeot 207 (WC) 06/2006 – 06/2009
Peugeot 207 (W) 06/2009 – 07/2015
Peugeot 208 (C) 04/2012 – 04/2015
Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 – 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 – 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 – 07/2008
Peugeot 407 (6/6 Kombi/6 Coupé) 02/2006 – 03/2011
Peugeot 607 (9) 10/2004 – 04/2009
Peugeot 807 (E) 07/2002 – 02/2008
Peugeot 807 (E) 02/2008 – 06/2014
Peugeot 3008 (OU) 06/2009 – 10/2013
Peugeot 5008 (O) 10/2009 – 10/2013
Peugeot Bipper (A) 12/2007 – 12/2015
Peugeot Expert (X) 02/2007 – 08/2016
Peugeot Expert (X) 03/2016 – 04/2024**
Peugeot Partner (7) 05/2008 – 03/2012
Peugeot RCZ (4J) 04/2010 – 09/2015
Peugeot Traveller (V) 03/2016 – 04/2024**
Toyota
Toyota Proace 03/2013 – 08/2016
Toyota Proace (V) 03/2016 – 04/2024*
Toyota Proace Verso (V) 03/2016 – 04/2024*
De volgende signalen zijn beschikbaar:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
PDC achter ondersteund
Voertuiginstellingen ondersteund
*Voertuigen met PDC en Clarion MQ-RD6 OEM-apparaat met monochroom display en centrale draaiknop
**Voertuiginstellingen niet ondersteund
Geschikt voor:
Peugeot 207 2006-2012
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 308 2007-2015
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015
Citroën Berlingo 2008-2018
Citroën C2 2004-2009
Citroën C3 2005-2017
Citroën C4 2004-2010
Citroën C5 2004-2008
Citroën C8 2008-2014
Citroën DS3 2010-2014
Citroën Jumpy 2007-2024
Citroën Spacetourer 2016-2024
Fiat Scudo 2007-2016
Opel vivaro 2019-2024
Toyota Proace 2013-2024
