Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

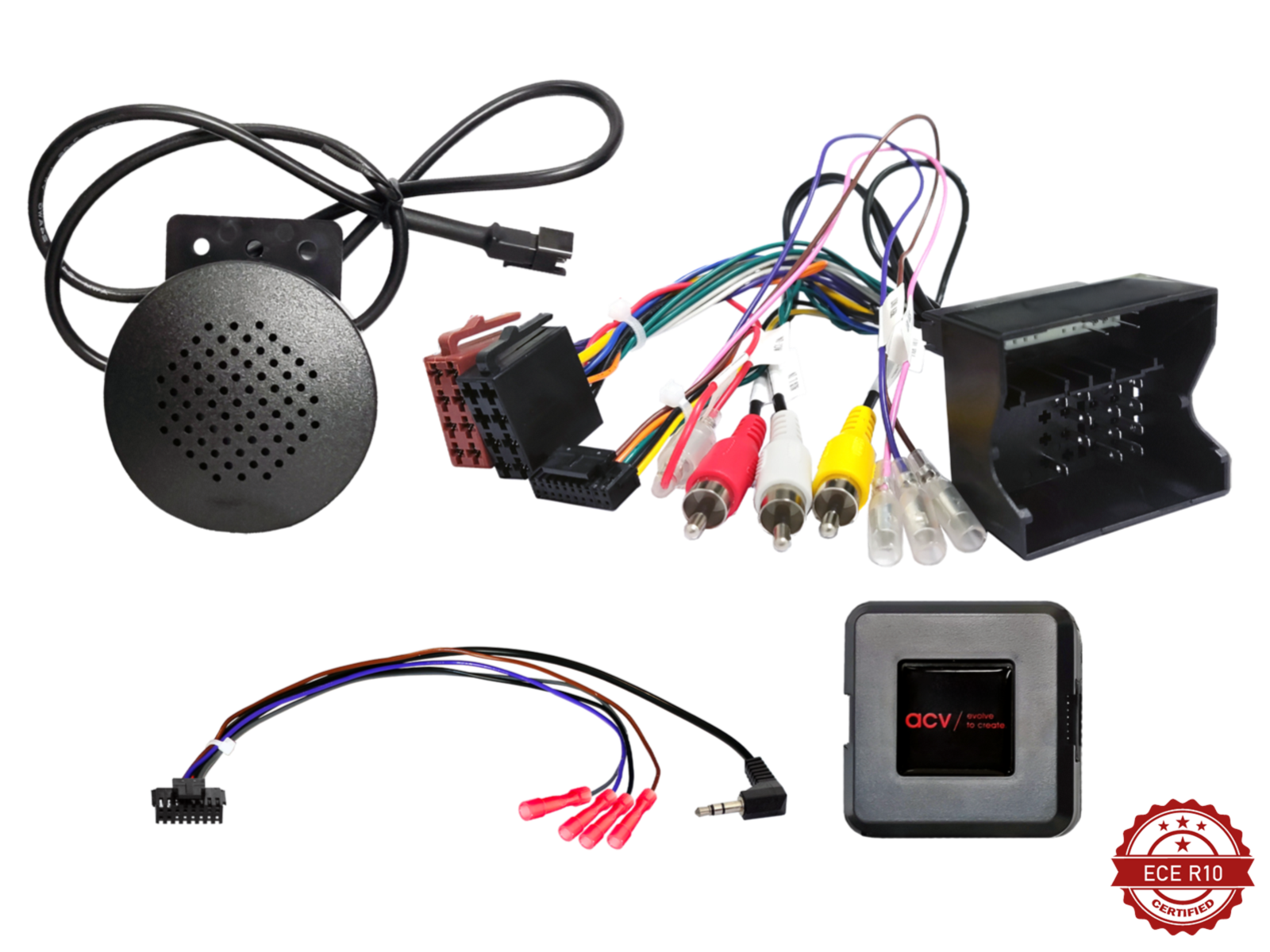

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN Bus-
connector: 40-pins Quadlock Citroen/Peugeot
-connector: OEM-stuurwiel > 3,5 mm jack / losse draadconnector
: OEM AUX > RCA(m) rood / wit
connector: RCA(m) geel niet aangesloten
voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-hoofdunit met volumeknop
voertuigen met Clarion MQ-RD6 OEM-hoofdunit met monochroom display en centrale draaiknop
voertuigen met PDC achterin
voertuigen zonder Bosch OEM-hoofdunit
voertuigen zonder Continental RD45 OEM-hoofdunit met volumeknop
voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem
voertuigen zonder JBL OEM-versterkt systeem
voertuigen zonder OEM-achterluidsprekers:
PDC-signaal naar achterluidsprekeruitgang,
wijzig de aansluiting voor/achterluidspreker van de ISO-stekker
voertuigen Peugeot CC:
stuurwiel Citroen/Fiat/Peugeot/Toyota voertuigen Quadlock PDC > artikel: 42a-1041-008
voertuigen met Continental RD45 OEM HU met volumeknop:
SWC Citroën/Fiat/Peugeot/Toyota voertuigen Quadlock PDC > artikel: 42a-1041-008
voertuigen met PDC-schakelaar:
PDC-geluidsfunctie moet worden geactiveerd
voertuigen met ECO-modus:
sluit +12V continue stroomklem 30 aan op de accu met zekering
ondersteunde voertuiginstellingen (zie handleiding)
dipswitch-instellingen voor de fabrikant van het retrofit-apparaat (zie handleiding)
Voertuigtoepassing:
Citroën
Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën DS3 (S) 03/2010 - 07/2014
Citroen Jumpy (V) 02/2007 - 05/2016
Citroen Jumpy (V) 09/2016 - 01/2024*
Citroen Spacetourer (V) 03/2016 - 03/2024*
Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Opel
Opel Vivaro C (V) 09/2019 - 01/2024*
Opel Zafira Life V (V) 02/2019 - 01/2024*
Peugeot
Peugeot 207 (WC) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
Peugeot 607 (9) 10/2004 - 04/2009
Peugeot 807 (E) 07/2002 - 02/2008
Peugeot 807 (E) 02/2008 - 06/2014
Peugeot 3008 (OU) 06/2009 - 10/2013
Peugeot 5008 (O) 10/2009 - 10/2013
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Expert (X) 03/2016 - 04/2024**
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Peugeot Traveller (V) 03/2016 - 04/2024**
De volgende signalen worden geleverd:
Geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn qua functies.
rood: +12V contactklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitversnellingssignaal
roze: snelheidspulssignaal
groen: massa parkeerremsignaal
belastbare uitgangen: max. 250 mA
stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstand 150 Ohm min.
SWC
PDC-achterwielondersteunde
voertuiginstellingen ondersteund
*voertuigen met PDC en Clarion MQ-RD6 OEM HU monochroom display en centrale draaiknop
**voertuiginstellingen niet ondersteund
Geschikt voor:
Citroën C2 2004-2009
Citroën C3 2005-2017
Citroën C4 2004-2010
Citroën C5 2005-2008
Citroën C8 2005-2014
Citroën DS3 2010-2014
Citroën C3 Picasso 2009-2017
Citroën C4 Picasso 2006-2010
Citroën Berlingo 2008-2018
Citroën Jumpy 2007-2024
Fiat Scudo 2007-2016
Opel Vivaro 2019-2024
Peugeot 207 2006-2015
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 308 2007-2015
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015
