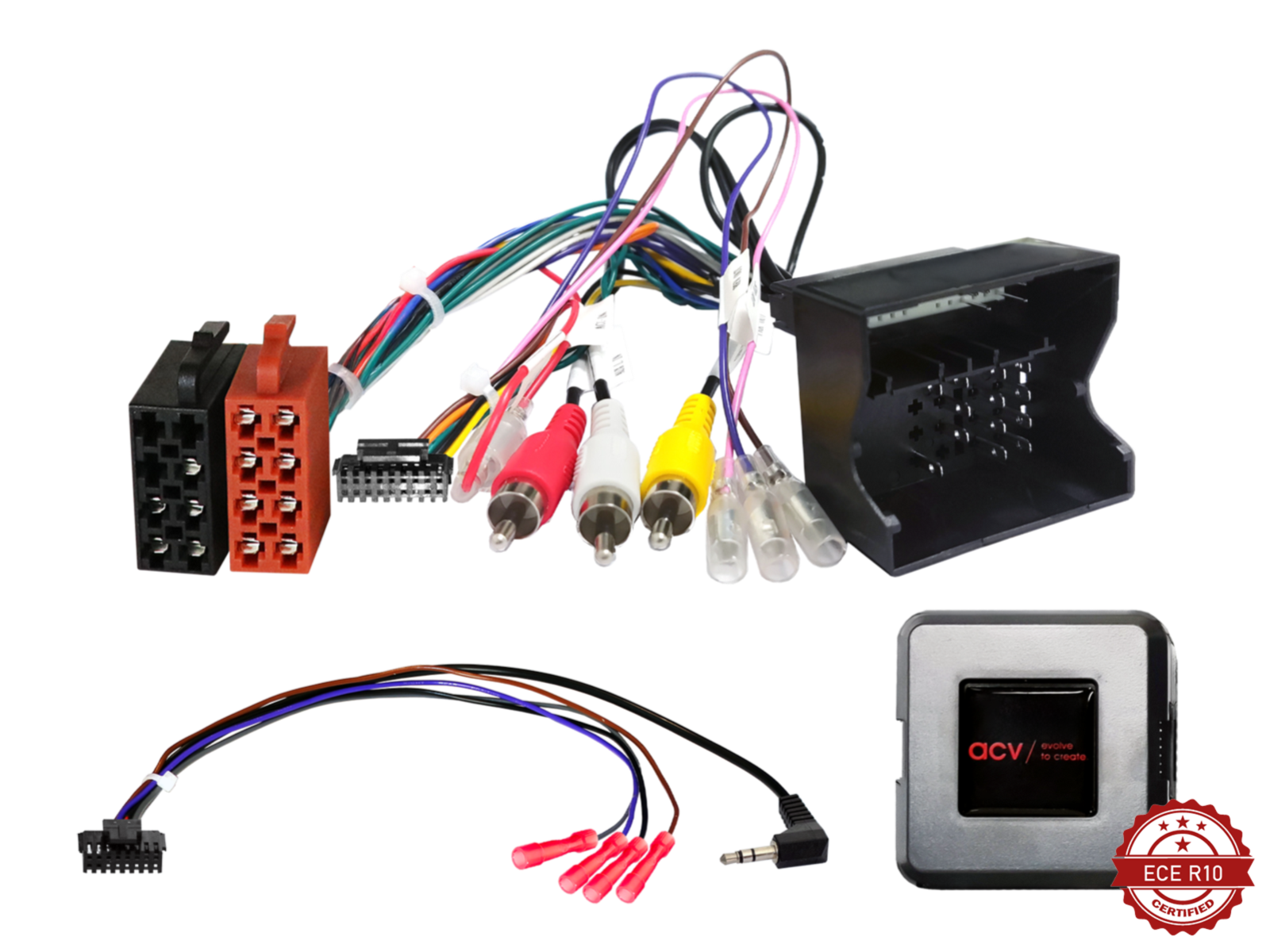

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
connector: 40-pins Quadlock
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM AUX > RCA(m) rood / wit
connector: RCA(m) geel niet aangesloten
voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-autoradio met volumeknop
voertuigen zonder Bosch OEM HU
voertuigen zonder Continental RD5 OEM CD-tuner Silverbox
voertuigen zonder Continental RD45 OEM HU met volumeknop*
voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM navigatiesysteem
voertuigen zonder JBL OEM versterkt systeem
voertuigen met PDC achter:
Signaalinterface BMW/Citroën/Peugeot/Fiat/Ford/Volvo > item: can-pdc
voertuigen met PDC-schakelaar:
PDC-signaalfunctie moet geactiveerd zijn
voertuigen met ECO-modus:
+12V continue stroomklem 30, beveiligd met accuzekering
ondersteunde voertuiginstellingen (raadpleeg de handleiding)
dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)
Toepassing per voertuig:
Citroën
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën DS3 (S) 03/2010 - 07/2014
Citroën Jumpy (X) 02/2007 - 03/2012
Citroën Jumpy (X) 03/2012 - 05/2016
Citroën Nemo (A) 08/2008 - 12/2015
Citroën Xsara Picasso (C) 03/2004 - 02/2010
Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016
Peugeot
Peugeot 207 (WC) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
Peugeot 807 (E) 07/2002 - 02/2008
Peugeot 807 (E) 02/2008 - 06/2014
Peugeot 3008 (oU) 06/2009 - 10/2013
Peugeot 5008 Bestelwagen (O) 10/2009 - 10/2013
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Toyota
Toyota Proace 03/2013 - 08/2016
De volgende signalen zijn beschikbaar:
Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerremsignaal
belastingscapaciteit uitgangen: max. 250 mA
stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelweerstand min. 150 Ohm
SWC
ondersteunde voertuiginstellingen
*voertuigen met RD45 OEM HU SWC Citroën/Fiat/Peugeot/Toyota 40-pins Quadlock > artikel: 42b-3444741
Geschikt voor:
Citroën C2 2004-2009
Citroën C3 2005-2017
Citroën C4 2004-2010
Citroën C5 2005-2008
Citroën C8 2005-2014
Citroën DS3 2010-2014
Citroën C3 Picasso 2009-2017
Citroën C4 Picasso 2006-2010
Citroën Berlingo 2008-2018
Citroën Jumpy 2007-2016
Fiat Scudo 2007-2016
Toyota Proace 2013-2016
Peugeot 207 2006-2015
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 308 2007-2015
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015
