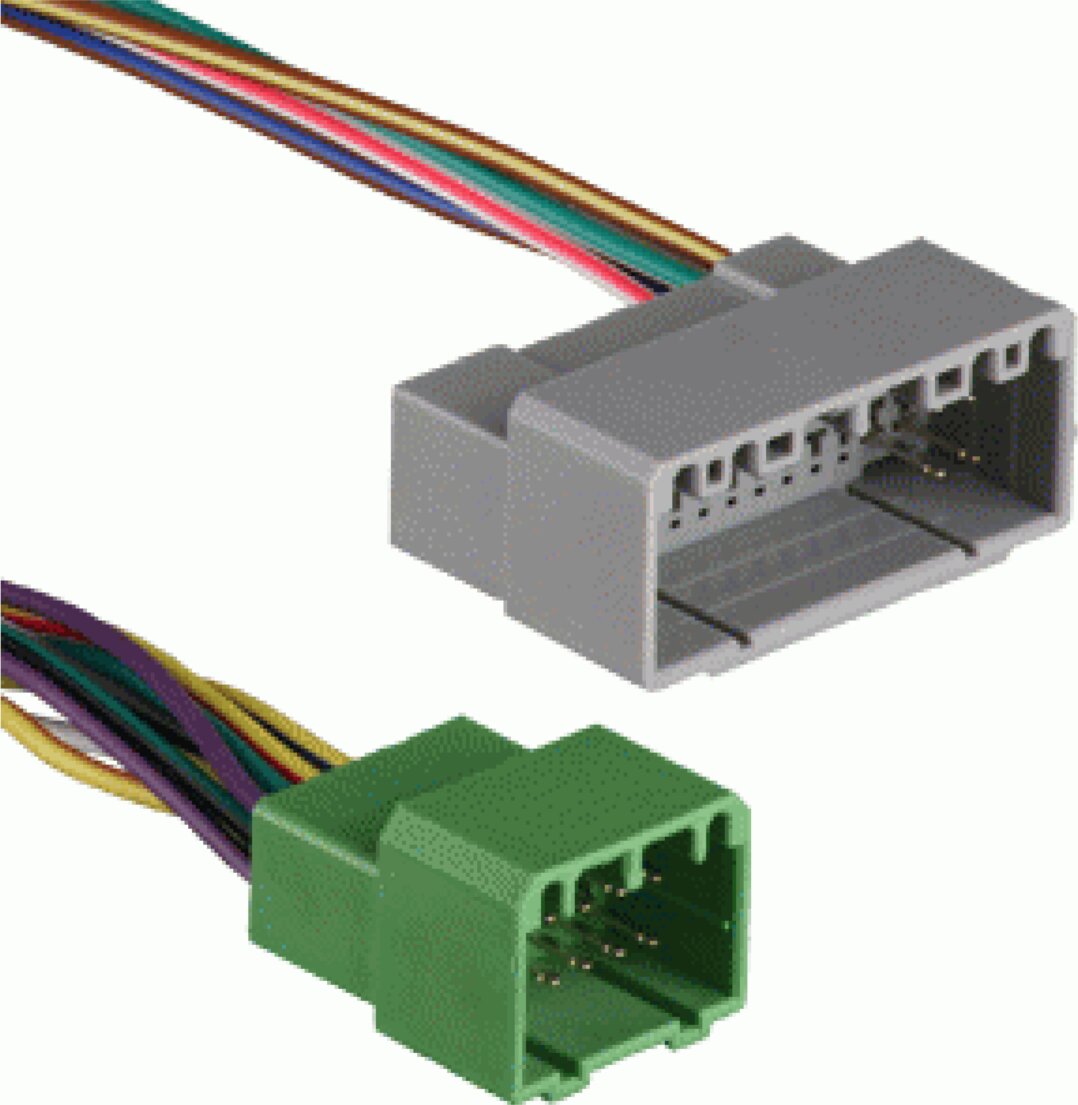

Adapter versterker actief systeem bypass Hyundai / Kia
Metra 70-7305
Een actieve systeemadapter Amp Bypass wordt gebruikt voor de rechtstreekse aansluiting van in de fabriek geïnstalleerde luidsprekers van een OEM-geluidssysteem op een aftermarket apparaat of op eindversterkers, waarbij de OEM-versterker wordt omzeild.
Door deze stekker te gebruiken, kunnen retrofit-installaties worden geinstaleerd
Bij het aansluiten op een aftermarket apparaat worden de voor- en achterluidsprekeruitgangen van de aftermarket radio gebruikt.
Afhankelijk van het voertuig en het geïnstalleerde OEM-geluidssysteem, kunnen verschillende luidsprekers zoals de middenluidspreker of subwoofer weggelaten worden of moeten ze bediend worden via extra eindversterkerkanalen.
Extra crossovers of meerkanaals eindversterkers met overeenkomstige instelmogelijkheden zijn vereist voor volledig actieve hoog-midden geluidssystemen die in de fabriek zijn geïnstalleerd.
Controleer de impedantie en fase van de OEM-luidsprekers vóór de installatie.
Controleer de werking vóór de eindmontage.
Voor de volgende toepassing:
Bypass van OEM-versterkers
Directe aansluiting van OEM-luidsprekers op retrofitcomponenten
Opmerking:
Aansluiting: OEM luidspreker 26 pin / 12 pin stekker > losse kabel
Aansluiting op OEM-versterker
Locatie van OEM-versterker afhankelijk van voertuig:
in de kofferbak
onder de bestuurdersstoel
onder de passagiersstoel
Losse kabel aansluiting afhankelijk van de uitvoering van de auto:
wit: linker voorluidspreker +
wit/zwart: luidspreker linksvoor -
grijs: luidspreker rechtsvoor +
grijs/zwart: luidspreker rechtsvoor -
groen: linker achterluidspreker +
groen/zwart: luidspreker linksachter -
violet: rechterachterluidspreker +
violet/zwart: rechterachterluidspreker -
geel/zwart: tweeter linksvoor -
geel/blauw: tweeter linksvoor +
geel/oranje: tweeter rechtsvoor -
geel/rood: tweeter rechtsvoor +
bruin/geel: subwoofer rechts +
bruin/blauw: subwoofer rechts -
groen/wit: subwoofer links +
wit/rood: subwoofer links
Geschikt voor de volgende voertuigen:
Hyundai
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundai i40 (VF) 09/2011 - 05/2015
Hyundai i40 (VF) 05/2015 - 08/2018
Hyundai i40 (VF) 10/2018 - 07/2019
Hyundai Santa Fe (DM) 12/2015 - 08/2018
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015
Kia
Kia Carens IV (RP) 05/2013 - 12/2018
Kia Cee'd (ED) 08/2009 - 08/2012
Kia Optima (TF) 03/2012 - 10/2013
Kia Optima (TF) 10/2013 - 10/2015
Kia ProCeed (ED) 03/2011 - 02/2013
Kia Sorento (XM) 12/2009 - 10/2012
Kia Sorento (XM) 10/2012 - 03/2015
Kia Soul (AM) 09/2011 - 03/2014
Kia Soul (PS) 03/2014 - 11/2016
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016
Geschikt voor:
Hyundai ix35 2010-2015
Hyundai i40 2011 -2019
Hyundai Santa Fe 2015 -2018
Hyundai Sonata 2009 - 2014
Hyundai Tucson 2010 - 2015
Kia Carens 2013 *2018
Kia Cee'd 2009 - 2012
Kia Optima 2012 - 2015
Kia Pro Cee'd 2011 -2013
Kia Sorento 2009-2015
Kia Soul 2011 - 2016
Kia Sportage 2010-2016
