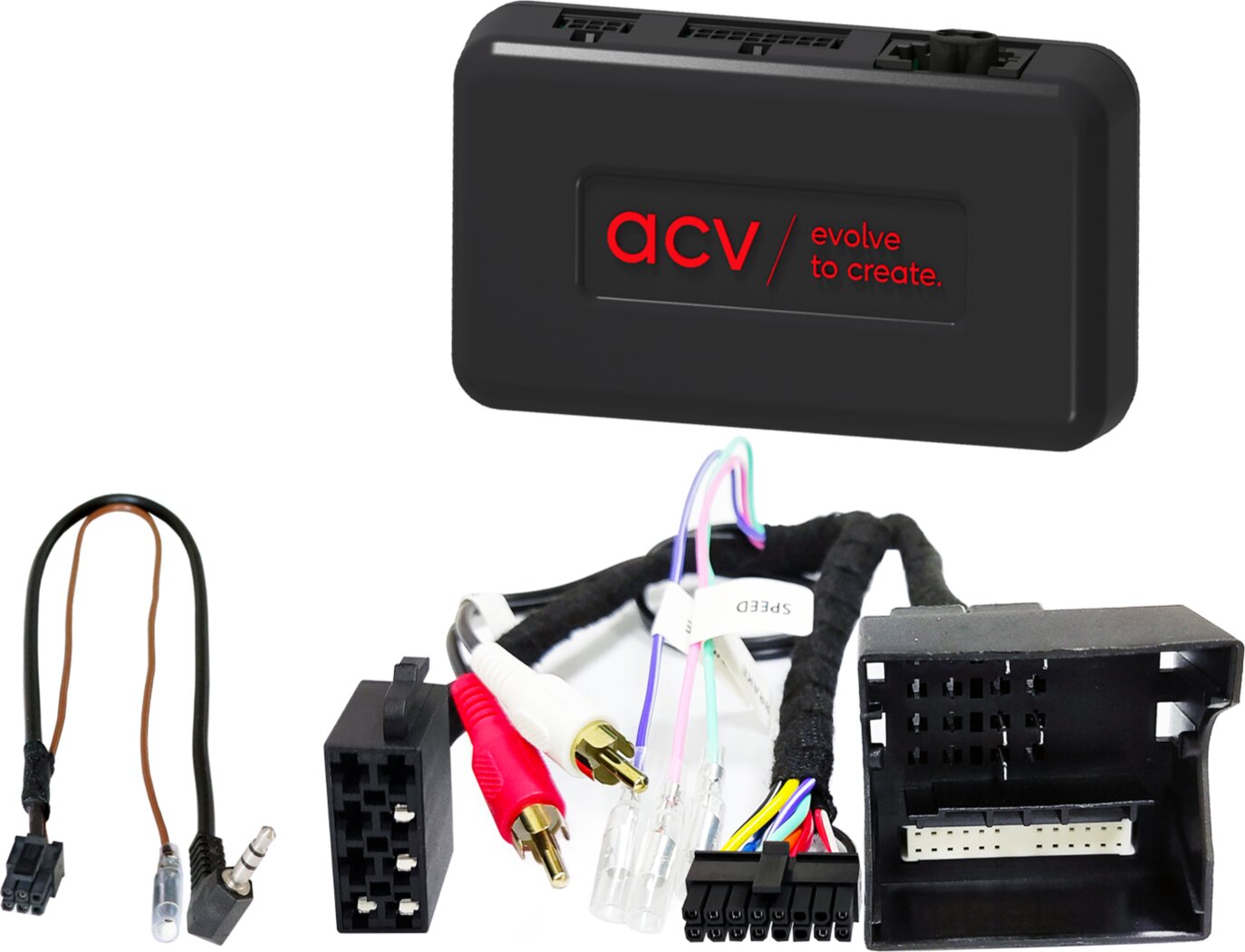

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-polige Quadlock Mercedes-stekker
Aansluiting: OEM-geluidssysteem MOST25 > Cinch(m) rood/wit
Voertuigen met 2-DIN Audio 20 OEM-apparaat
Voertuigen met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM-navigatie*
Voertuigen met MOST25 OEM-geluidssysteem**
Voertuigen zonder Audio 10 OEM-apparaat
Voertuigen zonder Comand 2.0 / 2.5 OEM-navigatie
Voertuigen zonder OEM-geluidssysteem D2B
DIP-schakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)
Cinch(m) > voorste voorversterkeruitgang retrofit radio
Faderfunctie niet ondersteund
Geschikt voor de volgende voertuigen
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
De volgende signalen zijn beschikbaar:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereisten groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
OEM-geluidssysteem MOST25 > Faderfunctie niet ondersteund
*Tijdinstellingen niet ondersteund > Codeer voertuigen indien mogelijk naar OEM-apparaat Audio 20
**OEM extra componenten > Verwijder cd-wisselaar / tv-tuner / telefoonmodule van de MOST ring:
Glasvezelconnector MOST-ring > Artikel: 771000-2100
Glasvezellus (f) MOST-ring > Artikel: 771000-2101
Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2004-2007 (203)
Mercedes Benz CLK-Klasse 2005-2010 (209)
Mercedes Benz GL-Klasse 2006-2012 (164)
Mercedes Benz M-Klasse 2005-2011 (164)
Mercedes Benz R-Klasse 2005-2010 (251)
