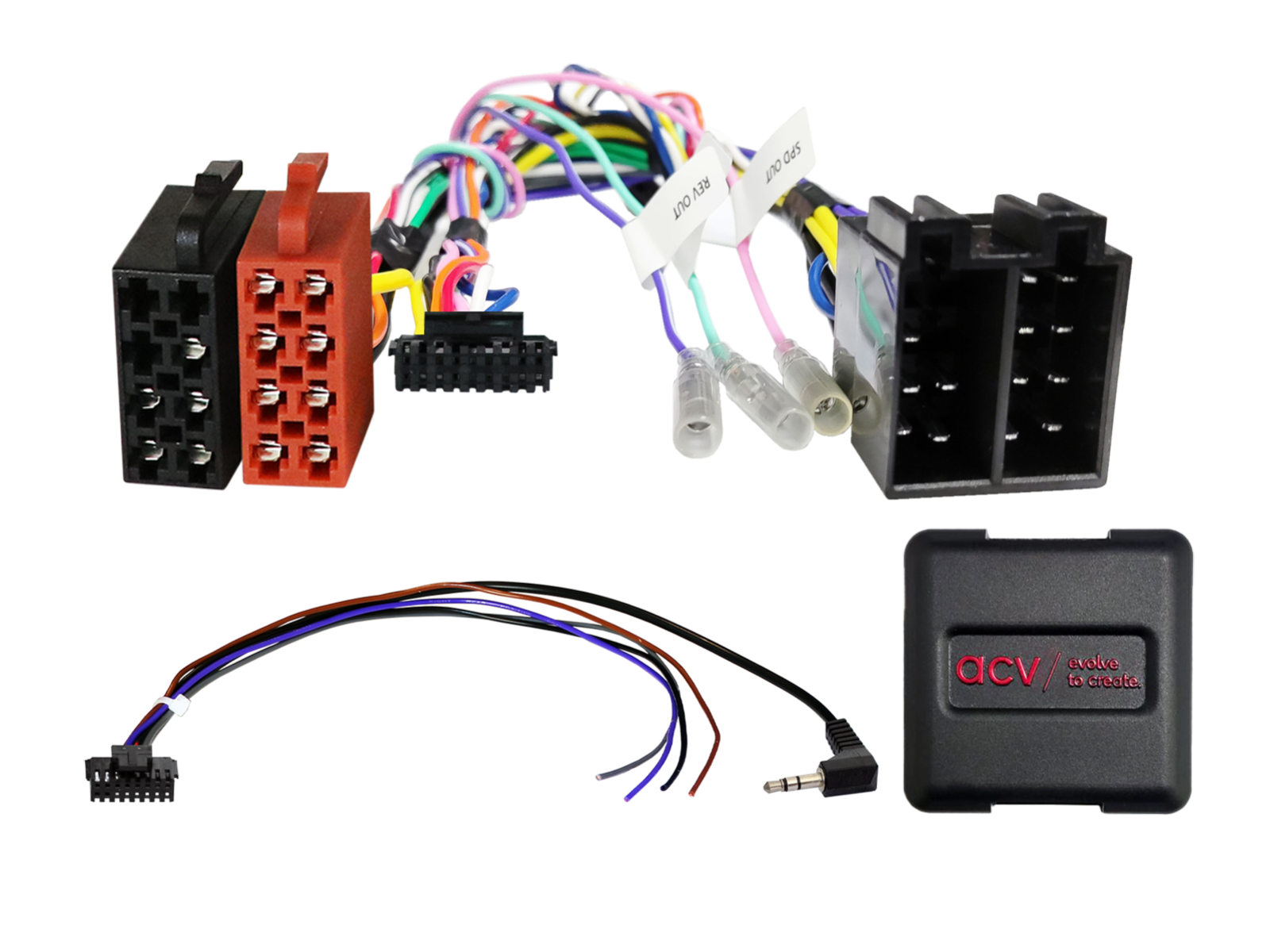

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: ISO
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Voertuigen met CAN-bus in ISO-stroomconnector
Voor onbekende Mercedes connector variant:
LFB Mercedes voertuigen ISO/40Pin Quadlock Multilead > Artikel: 42xmc00c
Mercedes voertuigen met 1-DIN Audio 5 OEM apparaat
Smart voertuigen met 1-DIN OEM CD apparaat
Voertuigen VW met 1-DIN RCD 2001 OEM apparaat
Voertuigen met radiovoorbereiding Controleer vóór de installatie de CAN-busverbinding en de ISO-stekkerbezetting door te meten:
Een verkeerde aansluiting beschadigt de interface
Voertuigen zonder ISO-stekkerbezetting:
Pin 7: +12V ontstekingsstroom Klem 15
Pin 6: +12V verlichting klem 58
Voertuigen met verschillend comfort interieur CAN-bus aansluiting:
bruin-rood gedraaid > blauw gedraaid: CAN hoog
bruin gedraaid > wit gedraaid: CAN laag
CAN-bus naar CAN-bus verdeler dorpellijst
CAN-bus naar aircosysteem
Omkeersignaal +12V wordt niet altijd ondersteund:
Achteruitrijsignaal bestuurderszijde > wit/blauw alternatief
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Smart
Smart Voor Vier (W454) 01/2004 - 04/2007
VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
De volgende signalen worden gegeven:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.
rood: +12V ontsteking klem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Geschikt voor:
Mercedes Benz A-Klasse 2005-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2004-2007 (203)
Mercedes Benz Sprinter 2006-2018 (906)
Volkswagen Crafter 2006-2018
Mercedes Benz Vito 2006-2014 (639)
Mercedes Benz Viano 2006-2014 (639)
Smart Forfour 2004-2006
