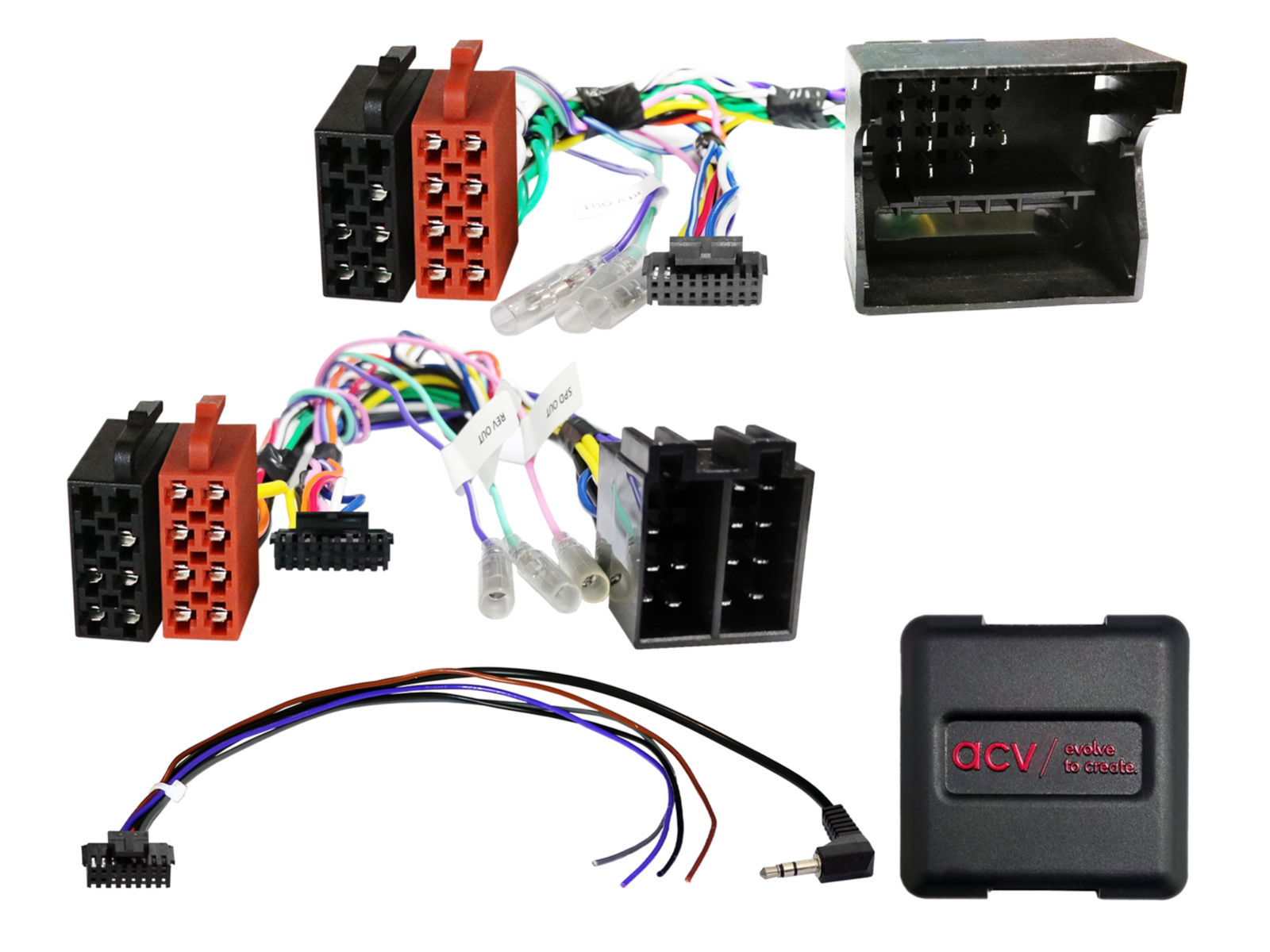

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-polige Quadlock Mercedes-stekker
Aansluiting: ISO
Aansluiting: OEM stuurwielafstandsbediening > 3,5 mm aansluiting / losse kabel
Mercedes voertuigen met 1-DIN Audio 5 OEM apparaat
Voertuigen Mercedes met 2-DIN Audio 20 OEM apparaat
Voertuigen Mercedes met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigatie
Mercedes voertuigen met Audio 50 APS Comand NTG2/ NTG2.5 OEM navigatie:
Tijdinstelling niet ondersteund > Codeer voertuigen indien mogelijk naar OEM-apparaat Audio 20
Smart voertuigen met 2-DIN OEM CD apparaat
Slimme voertuigen met Comand OEM navigatie 40 pin Quadlock
Voertuigen VW Crafter met RCD 2001 1-DIN OEM apparaat
Voertuigen VW Crafter met RCD 3002 2-DIN OEM apparaat
Voertuigen VW Crafter met RNS 4001 / RNS 5001 OEM Navigatie
Voertuigen met radiovoorbereiding Controleer voor de installatie de CAN-busverbinding en de ISO-stekkerbezetting door te meten met het OEM-apparaat:
Onjuiste aansluiting zal de interface beschadigen
Voertuigen zonder ISO-stekkerbezetting:
Pin 7: +12V ontstekingsstroom Klem 15
Pin 6: +12V verlichting Klem 58
Aansluiting CAN-bus:
Interieur CAN-bus verdeler in de voetenruimte van het voertuig
CAN-bus blauw/CAN hoog <> wit/CAN laag alternatief > airco gedraaid rood/bruin CAN hoog <> bruin CAN laag
Achteruitrijsignaal wordt niet altijd ondersteund:
Achteruitrijsignaal bestuurderszijde +12V wit/blauw alternatief
Voertuigen met radiovoorbereiding zonder OEM HU:
LFB Mercedes/VW Crafter ISO radiovoorbereiding los > Artikel 42smc017-0
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Kompatibel mit allen Fahrzeugen aus LFB Interface:
LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lose> Artikel: 42xmc001-0
LFB Mercedes diverse Fahrzeuge/Smart(W454)/VW ISO lose > Artikel: 42xmc002-0
Für folgende Fahrzeuge geeignet:
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011*
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008**
Mercedes M-Klasse (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Smart
Smart For four (W454) 01/2004 - 04/2007
VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
De volgende signalen worden geleverd:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.
rood: +12V ontsteking klem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
groen: massa GND handrem signaal
Totale uitgangsbelasting: 100 mA max.
Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
*Voertuigen met Harman Kardon OEM-geluidssysteem > Artikel: 13-1190-53
**Voertuigen met Harman Kardon OEM-geluidssysteem > Artikel: 13-1190-52
Compatibiliteit
Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2000-2007 (203)
Mercedes Benz CLK-Klasse 2002-2010 (209)
Mercedes Benz M-Klasse 2005-2011 (164)
Mercedes Benz R-Klasse 2006-2020 (251)
Mercedes Benz SLK-Klasse 2008-2011 (171)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes Benz Vito 2003-2014 (639)
Volkswagen Crafter 2012-2014
