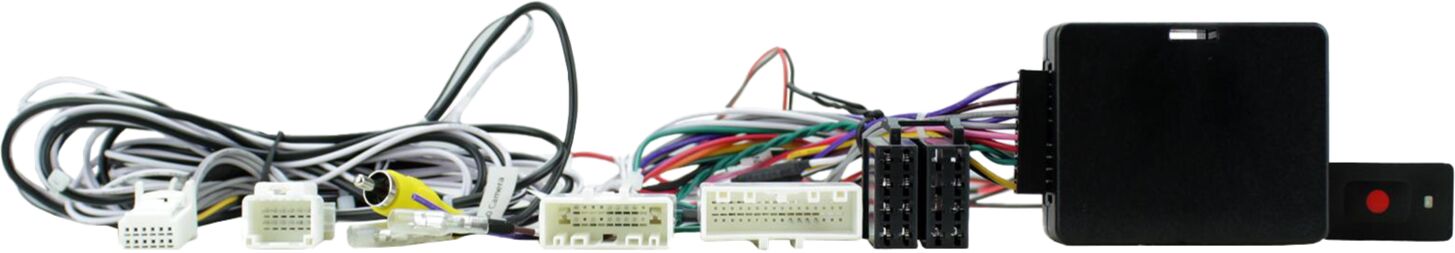

Stuurwielafstandsbediening Interface Nissan
Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een aftermarket radio.
Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit apparaat, kunnen individuele bedieningsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de afgebeelde aansluitingen van de adapter met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is ingebouwd.
Controleer voor de eindmontage de voertuigfuncties, de voertuiginstellingen en de stuurwielafstandsbediening op werking.
Ons Support helpt u graag.
Opmerking:
CAN-bus
Aansluiting: 20 Pin / 32 Pin Nissan connector
Aansluiting: OEM AUX > Cinch(m) rood/wit
Aansluiting: OEM USB > USB-A
Aansluiting: OEM spiegelcamera > Y-kabel
Aansluiting: OEM 360° spiegel camera systeem > Cinch(m) geel
Aansluiting camerasysteem op achteruitkijkspiegel
Voertuigen modeluitrusting N-Connecta met spiegelcamera
Voertuigen Modeluitrusting Tekna met 360° spiegelcamerasysteem
Voertuigen zonder cameraweergave in OEM-unit
Datum-/tijdinstellingen > FIS in AUX-stand
Reset Fabrieksinstellingen en herconfiguratie vereist als AUX-menu-item ontbreekt:
Track forward / Track back > Functie kan omgekeerd zijn.
Geschikt voor de volgende voertuigen:
Nissan Navara (D231) 01/2016 - 07/2019
Nissan Terra 04/2018 - 2022
De volgende signalen zijn beschikbaar:
geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid van de totale uitgangen: 100 mA max.
Stroombehoefte groter dan 100 mA:
1 relais spoel weerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Ondersteunde datum/tijd instellingen
360° OEM-camerasysteem ondersteund
Aansluitkabels voor de volgende radiofabrikanten:
LFB-kabel 42s/acv > Alpine-aansluiting: 42ctalpinelead
LFB kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
LFB kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB-kabel 42s/acv > Apparaten met LFB-leerfunctie: 42ctsmartlead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead
Geschikt voor:
Nissan Navara 2016-2019
