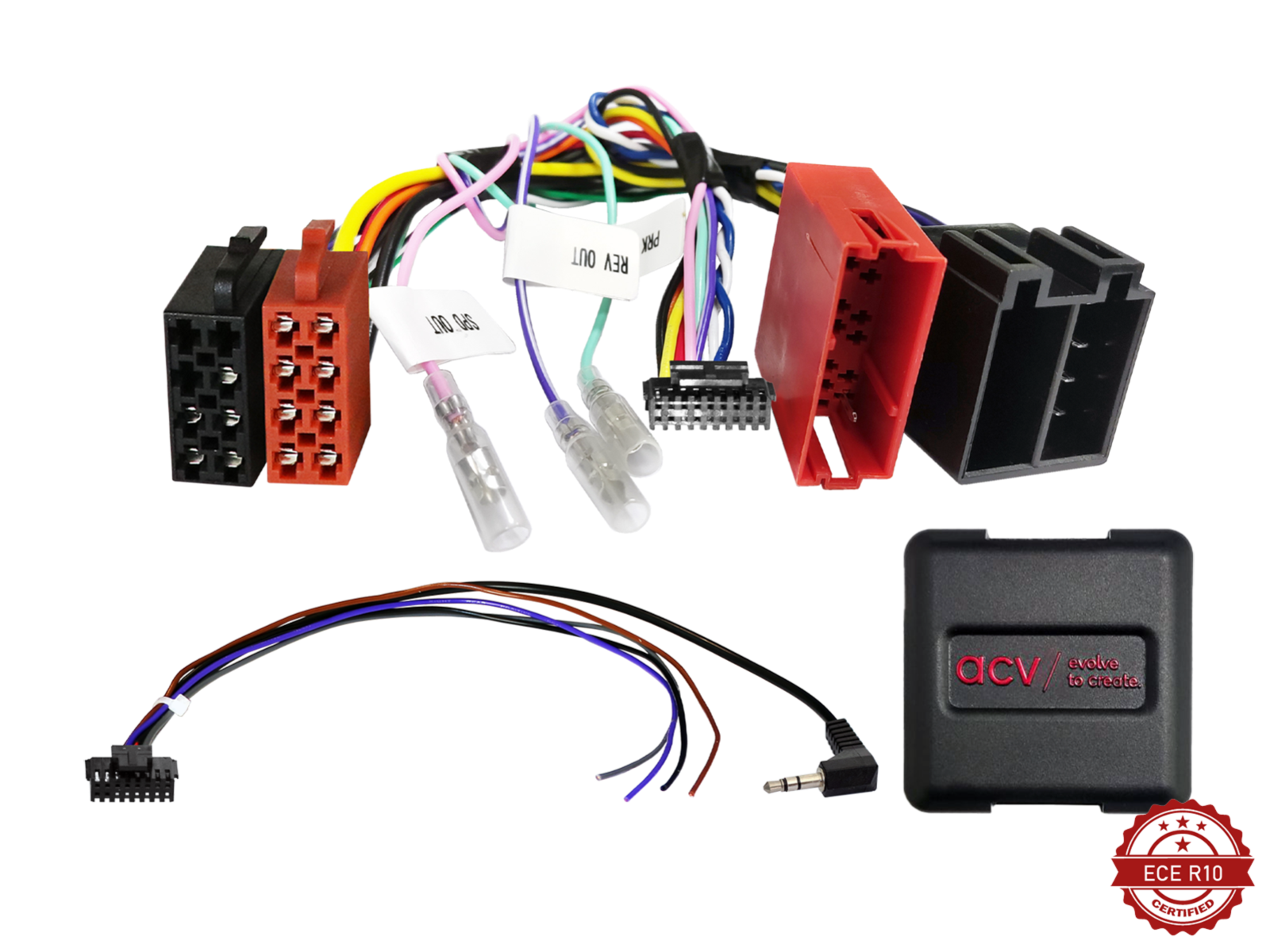

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: ISO / Mini ISO
Aansluiting: OEM-stuurbediening > 3,5 mm jack / losse kabel
Voertuigen met extern display
Voertuigen zonder Arkamys DSP OEM-geluidssysteem
Voertuigen zonder OEM-apparaat met eigen display en zonder USB-aansluiting aan de voorzijde
Voertuigen zonder Radiosat Classic OEM-apparaat > neem contact op met de helpdesk
Extern OEM-display moet aangesloten blijven
Instelling van datum/tijd wordt ondersteund
DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan
Nissan NV 400 09/2010 - 06/2014
Nissan Primastar (X83) 01/2011 - 05/2015*
Opel
Opel Movano (B) 02/2010 - 08/2014
Opel Vivaro B (X83) 01/2011 - 08/2014*
Renault
Renault Clio III (R) 05/2009 - 04/2014
Renault Grand Modus (P) 01/2008 - 03/2013
Renault Grand Scenic 04/2009 - 09/2016
Renault Laguna III (BT) 10/2007 - 09/2014
Renault Master (III) 02/2010 - 08/2014
Renault Modus (P) 04/2008 - 12/2012
Renault Mégane (III) 2008 - 12/2013
Renault Scenic III (JZ) 06/2009 - 02/2012
Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014*
Renault Twingo II (N) 09/2009 - 12/2011*/**
Renault Wind (N) 08/2010 - 08/2013**
De volgende signalen worden ter beschikking gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: max. 250 mA
Stroomverbruik hoger dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm
Stuurwielafstandsbediening
*Voertuigen met OEM-apparaat met eigen display zonder USB-aansluiting aan de voorzijde > Artikel LFB Nissan/Renault ISO/Mini ISO geel/OEM-apparaat met display: 42k-1250-000
**Voertuigen met Update List OEM-apparaat zonder display
Geschikt voor:
Nissan nv400 2010-2014
Nissan Primastar 2011-2015
Opel Movano 2010-2014
Opel Vivaro 2011-2014
Renault Clio 2009-2014
Renault Laguna 2007-2014
Renault Master 2010-2014
Renault modus 2008-2012
Renault Megane 2008-2013
Renault Scenic 2009-2012
Renault Trafic 2011-2014
Renault Twingo 2009-2011
Renault Wind 2010-2013
