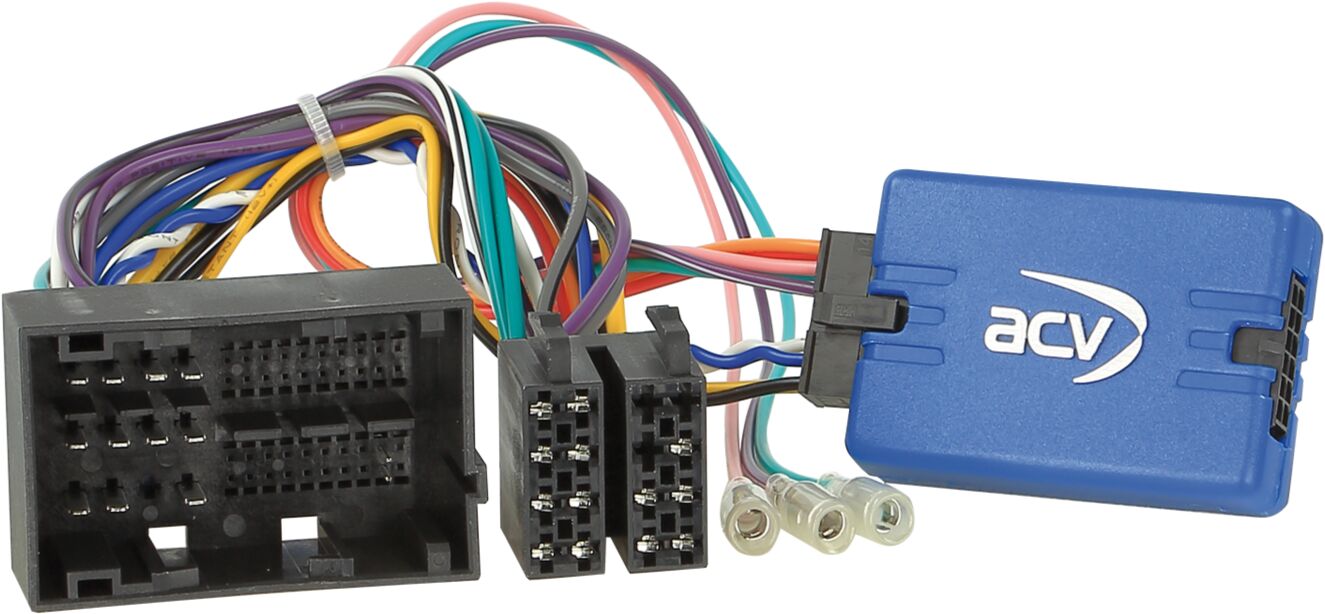

S.W.I. Peugeot Boxer (250) - Fiat Ducato - Citroen Jumper 2015->

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

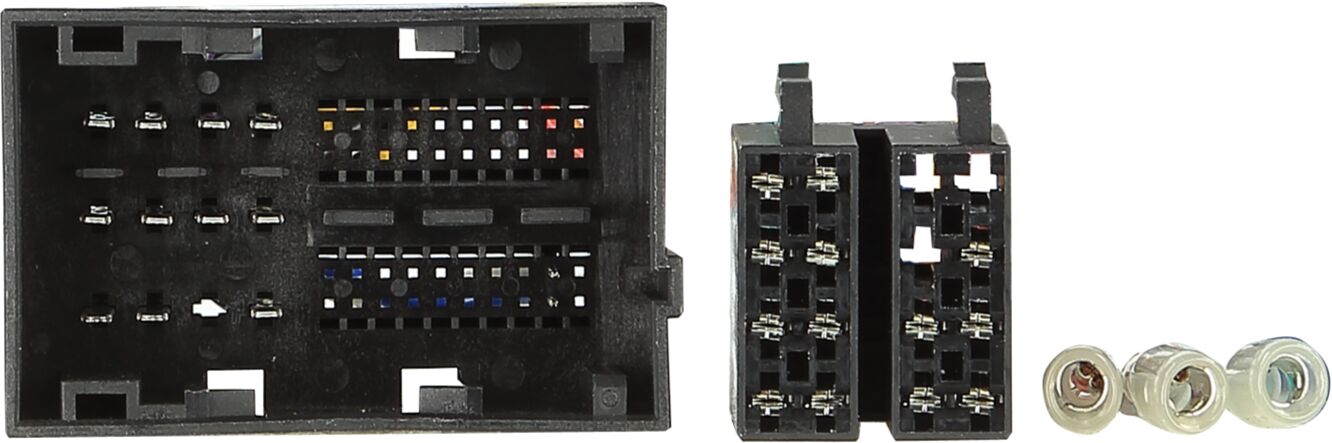

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Stuurwielbediening adapter

Opmerking:

CAN-bus

Aansluiting: 52 pins Fiat connector

Voertuigen met Continental 250VP1 / 250VP2 OEM-eenheid
Voertuigen met UConnect OEM-eenheid
Voertuigen met Daiichi OEM eenheid*

Voertuigen met foutweergave trip odometer na installatie > Dip switch positie onder de printplaat:

Aanpassen dipschakelaar positie spanning vrij

Dipswitch 1 aan / Dipswitch 2 uit / Dipswitch 3 aan of uit
Dipswitch 1 uit / Dipswitch 2 aan / Dipswitch 3 aan of uit

Dipswitch 1 aan > 250VP1 OEM HU
Dipswitch 2 aan > 250VP2 OEM HU
Dipswitch 3 aan > Blue&Me OEM functie
Dipswitch 4 aan > Pioneer

Dipschakelaar 1 uit / Dipschakelaar 2 uit / Dipschakelaar 3 aan > Daiichi OEM toestel

Na omschakeling > CAN-bus rust instellen

Voertuigen met aanhoudende foutweergave en ander softwarepakket niet compatibel

Boordcomputer voertuiginstellingen niet ondersteund**
Grootlichtassistent niet ondersteund
Rijhulpsystemen niet ondersteund
Datum/tijd instelling niet ondersteund**

Voertuigen met OEM achteruitkijkcamera Opdracht OEM-connector:
rood: Pin 31 Video+
wit: pin 32 Video -
zwart: Pin 33 Afscherming

Geschikt voor de volgende voertuigen:

Citroën
Citroën Jumper (250) 05/2014 - 2023
Citroën Relais (250) 05/2014 - 2023

Peugeot
Peugeot Boxer (Y) 05/2014 - 2023

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van de totale uitgangen: 100 mA max.

Stroombehoefte groter dan 100 mA:
1 relais spoel weerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Bedradingsbundel Daiichi > Radio slot bestuurderszijde OEM connector
**Infodapter voor boordcomputerinstellingen > Artikel: 43uft01

Aansluitkabel voor de volgende radiofabrikanten:

LFB-kabel 42s/acv > Alpine-aansluiting: 42ctalpinelead
LFB-kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
LFB-kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB-kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB-kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB-kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB-kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB-kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB-kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB-kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB-kabel 42s/acv > Apparaten met LFB-leerfunctie: 42ctsmartlead
LFB-kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB-kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Peugeot Boxer 2015-2020
Fiat Ducato 2015-2020
Citroën Jumper 2015-2020
