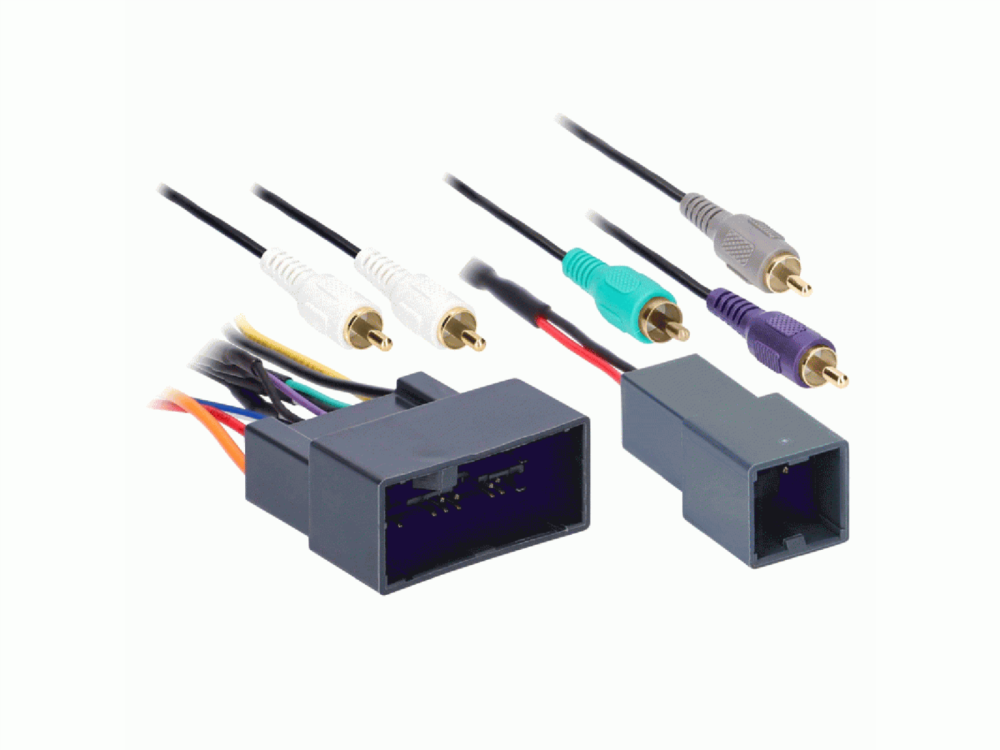

Metra: 70-1730
Aansluiting: 24 pins Honda stekker
Aansluiting: 8-pins Honda stekker > OEM subwoofer
Voertuigen met OEM premium geluidssysteem
Voertuigen met OEM-navigatie > OEM-subwoofer Pinout kan afwijkend zijn*
geel: +12V continue stroom terminal 30
rood: +12V ontstekingsstroom aansluitklem 15
zwart: massa/GND-klem 31**
oranje: +12V lichtstroom aansluitklem 51
oranje/wit: dimmer
blauw: +12V antenne afstandsbediening
blauw/wit: +12V afstandsbediening versterker
zwart/wit: Massa/GND-aansluiting 31 OEM-versterker
bruin: dempen
Low Level ingang:
Cinch(f) grijs: rechtsvoor
Cinch(f) wit: linksvoor
Cinch(f) violet: rechtsachter
Cinch(f) groen: linksachter
Cinch(f) wit 8-pins: OEM-subwoofer
De extra signalen kunnen variëren afhankelijk van het voertuig en de uitrusting
*16-pins connector: pen 3 Subwoofer+ / pen 11 Subwoofer-
**Voertuigmassa direct > indien niet gepint
Geschikt voor de volgende voertuigen:
Honda Accord (CU1/CW1) 06/2008 - 04/2011
Honda Accord (CU1/CW1) 04/2011 - 06/2015
Honda Civic (FK) 02/2012 - 01/2015
Honda Crosstour 2010 - 2012
Honda CR-V (RE6) 11/2012 - 02/2015
Honda CR-Z (ZF1) 06/2010 - 12/2013
